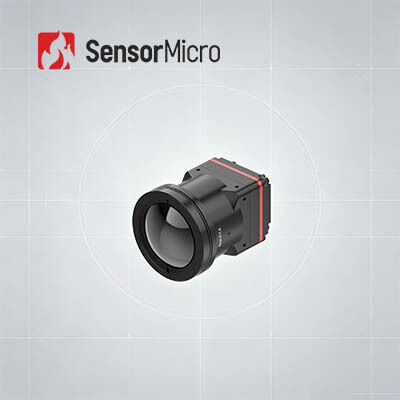

1280x1024 रिज़ॉल्यूशन 8μm पिक्सेल पिच और 30mK NETD ApexCore इन्फ्रारेड डिटेक्टर के साथ अनकूल्ड थर्मल कैमरा मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईटीएल1208 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024 | वर्णक्रमीय श्रेणी | 8~14μm |
|---|---|---|---|
| बिजली की खपत | 1 माह | विशिष्ट NETD | ≤30mK |
| फ्रेम रेट | 25/30 हर्ट्ज | पिक्सेल पिच | 8μm |
| प्रमुखता देना | ड्रोन थर्मल कैमरा मॉड्यूल 12um,लाइटवेट यूएवी थर्मल कैमरा मॉड्यूल,यूएवी अनकूल्ड थर्मल कैमरा कोर |
||
उत्पाद विवरण
थर्मल कैमरा मॉड्यूल अनकूल्ड 1280x1024/8μm ApexCore इन्फ्रारेड डिटेक्टर
उत्पाद का अवलोकन
आईटीएल1208 ∙ आपके अल्ट्रा-पोर्टेबल मेगापिक्सल इन्फ्रारेड कैमरा कोर से मिलें जो एसडब्ल्यूएपी-प्रतिबंधित मोबाइल सिस्टम के लिए बनाया गया है। केवल 22.6×22.6×34.5 मिमी और 35.7g (12 मिमी लेंस शामिल),यह 8μm उच्च संकल्प मॉड्यूल 30mK तक NETD के साथ अंतिम लघुकरण और शीर्ष स्तर की थर्मल संवेदनशीलता को संतुलित करता हैयह 1280×1024 एचडी थर्मल इमेज प्रदान करता है, इसमें लचीला लेंस चयन, मानक एमआईपीआई सीएसआई आउटपुट, रॉ/यूवी डेटा ट्रांसमिशन और सरल आई2सी/सीरियल पोर्ट कंट्रोल की सुविधा है।हैंडहेल्ड उपकरणों के लिए एकदम सही, मोबाइल प्लेटफार्मों, सुरक्षा निगरानी, औद्योगिक निरीक्षण और बचाव मिशन हमारे तैयार करने के लिए एकीकृत थर्मल कैमरा कोर के साथ अपने अवरक्त उत्पाद विकास को सरल।
मुख्य विशेषताएं
- बेहद हल्का डिजाइन- 22.6×22.6×34.5 मिमी का कॉम्पैक्ट आकार और 34.5 ग्राम वजन (12 मिमी लेंस सहित) अपने वर्ग में सबसे उच्च स्तर के एकीकरण के साथ
- उच्च संवेदनशीलता, सटीक पता लगाने- 1280×1024 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-छोटे पिक्सेल आकार, सूक्ष्म तापमान अंतर के विश्वसनीय पता लगाने के लिए विशिष्ट NETD ≤30mK के साथ ठीक विवरण और स्पष्ट छवियां प्रदान करता है
- सरलीकृत विकास, तेजी से एकीकरण- कई ऑप्टिकल लेंस विकल्प, एमआईपीआई सीएसआई छवि आउटपुट इंटरफ़ेस, सीरियल पोर्ट/आई2सी के माध्यम से नियंत्रण के साथ रॉ और यूवी छवि डेटा आउटपुट
उत्पाद विनिर्देश
| मॉडल | आईटीएल1208 |
| संवेदनशील सामग्री | VOx |
| संकल्प | 1280×1024 |
| पिक्सेल आकार | 8 माइक्रोन |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK |
| डिजिटल फ्रेम दर | 25/30 हर्ट्ज |
| प्रारंभ समय | ≤6s |
| डिजिटल वीडियो | RAW/YUV |
| छवि एल्गोरिथ्म | NUC/3DNR/DNS/DRC/EE |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| मानक बाहरी इंटरफ़ेस | 34Pin_Connector इंटरफ़ेस: BP04SD-34-0065-R0 |
| संचार इंटरफ़ेस | TTL-232/I2C |
| डिजिटल वीडियो इंटरफ़ेस | एमआईपीआई-सीएसआई |
| आपूर्ति वोल्टेज | 4.5-5.5V |
| सामान्य बिजली की खपत | 1W |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| भंडारण तापमान | -45°C~+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष |
| प्रभाव | आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मलः 5/10/12/17/25/35 मिमी |
औद्योगिक अनुप्रयोग
आईटीएल1208 थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, विद्युत रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण और अधिक क्षेत्रों में किया जा सकता है।
हमारी सेवाएँ
- उत्पाद अनुकूलन:उद्योग-विशिष्ट आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगरेशन को समायोजित करें और एल्गोरिदम अनुकूलित करें
- साइट पर तकनीकी सहायता और प्रशिक्षणःमुख्य ग्राहकों को सिस्टम सेटअप और परिचालन प्रशिक्षण प्रदान करना
- नए उत्पादों और बाजारों के लिए संयुक्त नवाचारःग्राहकों के साथ मिलकर अभिनव इन्फ्रारेड अनुप्रयोग समाधान विकसित करना
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, जिन वस्तुओं का तापमान पूर्ण शून्य (-273°C) से अधिक है, वे सभी अवरक्त किरणें उत्सर्जित कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न अवरक्त छवियों प्राप्त कर सकते हैं, जो भी थर्मल छवियों कहा जाता है.
इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
लक्ष्य द्वारा उत्सर्जित इन्फ्रारेड विकिरण थर्मल डिटेक्टर की सेंसिशन रेंज में प्रवेश करता है,फिर इन्फ्रारेड डिटेक्टर अलग-अलग तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में बदल देता है, और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से, अवरक्त छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है।
ठंडे इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
ठंडा इन्फ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर काम करता है जो डिटेक्टर डेवर कूलर (ddc) द्वारा प्रदान किया जाता है।यह उच्च संवेदनशीलता है और uncooled अवरक्त डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को अलग कर सकते हैंयह 10 किलोमीटर से अधिक की दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और उन्हें पहचान सकता है।ठंडा डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत उच्च लागत होती है.
