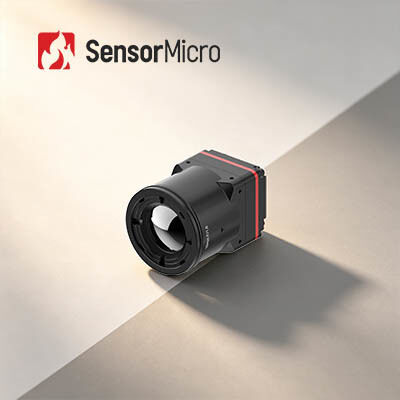

सटीक जांच के लिए 8μm पिक्सेल आकार और 30mK थर्मल संवेदनशीलता के साथ HD 1280x1024 रिज़ॉल्यूशन थर्मल इमेजिंग मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईटीएल1208 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | एल/सी,टी/टी |
उत्पाद विवरण
| विशिष्ट NETD | ≤30mK | बिजली की खपत | 1 माह |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | फ्रेम रेट | 25/30 हर्ट्ज |
| पिक्सेल पिच | 12μm | संकल्प | 1280x1024 |
| प्रमुखता देना | ड्रोन थर्मल इमेजिंग मॉड्यूल 640x512,औद्योगिक थर्मल इमेजिंग मॉड्यूल 12uM,थर्मोग्राफी Lwir कैमरा कोर |
||
उत्पाद विवरण
वन अग्निशमन के लिए एचडी थर्मल इमेजिंग मॉड्यूल 1280x1024/8μm
उत्पाद का अवलोकन
iTL1208 एक उच्च एकीकरण 8μm मेगापिक्सल अवरक्त कैमरा कोर है जिसे विशेष रूप से SWaP-संवेदनशील मोबाइल अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसके कॉम्पैक्ट आयाम 22.6×22.6×34.5 मिमी हैं और इसका वजन केवल 35 है।12 मिमी लेंस के साथ 7g, यह 1280×1024 एचडी थर्मल इमेजिंग और 30mK उच्च थर्मल संवेदनशीलता प्रदान करता है।यह आसान एकीकरण मॉड्यूल हैंडहेल्ड के लिए आदर्श है, सुरक्षा, औद्योगिक, अग्निशमन और बचाव थर्मल इमेजिंग उपकरण।
मुख्य विशेषताएं
बेहद हल्का डिजाइन
- 22.6×22.6×34.5 मिमी का कॉम्पैक्ट आकार और 34.5 ग्राम का वजन (12 मिमी लेंस सहित)
- अपनी श्रेणी में उच्चतम स्तर के एकीकरण के बीच
उच्च संवेदनशीलता, सटीक पता लगाने
- 1280×1024 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-छोटे पिक्सेल आकार, ठीक विवरण और स्पष्ट चित्र प्रदान करता है
- विशिष्ट NETD ≤ 30mK, सूक्ष्म तापमान अंतरों का विश्वसनीय पता लगाने में सक्षम
सरलीकृत विकास, तेजी से एकीकरण
- विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं
- MIPI CSI छवि आउटपुट इंटरफ़ेस का समर्थन करता है
- सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ RAW और YUV छवि डेटा आउटपुट
उत्पाद विनिर्देश
| मॉडल | आईटीएल1208 |
|---|---|
| आईआर डिटेक्टर सूचक | |
| संवेदनशील सामग्री | VOx |
| संकल्प | 1280×1024 |
| पिक्सेल आकार | 8 माइक्रोन |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 25/30 हर्ट्ज |
| प्रारंभ समय | ≤6s |
| डिजिटल वीडियो | RAW/YUV |
| छवि एल्गोरिथ्म | NUC/3DNR/DNS/DRC/EE |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| पीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 34Pin_Connector इंटरफ़ेस: BP04SD-34-0065-R0 |
| संचार इंटरफ़ेस | TTL-232/I2C |
| डिजिटल वीडियो इंटरफ़ेस | एमआईपीआई-सीएसआई |
| आपूर्ति वोल्टेज | 4.5-5.5V |
| सामान्य बिजली की खपत | 1W |
| मैकेनिकल | |
| आकार (लेंस सहित) | 5 मिमी लेंस के साथः 22.6mm × 22.6mm × 50mm (लेंस बाहरी व्यास Φ37mm) 10 मिमी लेंस के साथः 22.6mm × 22.6mm × 45.3mm (लेंस बाहरी व्यास Φ33mm) 12 मिमी लेंस के साथः 22.6mm × 22.6mm × 34.5mm (लेंस बाहरी व्यास Φ26.6mm) 17 मिमी लेंस के साथः 22.6mm × 22.6mm × 35.4mm (लेंस बाहरी व्यास Φ27mm) 25 मिमी लेंस के साथः 22.6 मिमी × 22.6 मिमी × 44.2 मिमी (लेंस बाहरी व्यास Φ33 मिमी) 35 मिमी लेंस के साथः 22.6 मिमी × 22.6 मिमी × 50.9 मिमी (लेंस बाहरी व्यास Φ43.2 मिमी) |
| वजन (लेंस सहित) | 85.5±4.5g (5 मिमी लेंस के साथ) 70.5±3.6g (10 मिमी लेंस के साथ) 35.7±2g (12 मिमी लेंस के साथ) 40.7±2.1g (17 मिमी लेंस के साथ) 71.0±3.6g (25 मिमी लेंस के साथ) 110±5.5g (35 मिमी लेंस के साथ) |
| पर्यावरण के अनुकूल | |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| भंडारण तापमान | -45°C~+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष |
| प्रभाव | आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मलः 5/10/12/17/25/35 मिमी |
औद्योगिक अनुप्रयोग
आईटीएल1208 थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, विद्युत रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण और अधिक क्षेत्रों में किया जा सकता है।
अनुकूलित सेवाएं
- उत्पाद अनुकूलन:उद्योग-विशिष्ट आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगरेशन को समायोजित करें और एल्गोरिदम अनुकूलित करें
- साइट पर तकनीकी सहायता और प्रशिक्षणःमुख्य ग्राहकों को सिस्टम सेटअप और परिचालन प्रशिक्षण प्रदान करना
- नए उत्पादों और बाजारों के लिए संयुक्त नवाचारःग्राहकों के साथ मिलकर अभिनव इन्फ्रारेड अनुप्रयोग समाधान विकसित करना
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड थर्मोग्राफी क्या है?
थर्मोग्राफी वस्तु की सतह के तापमान का पता लगाने पर आधारित एक नई और प्रभावी गैर-आक्रामक नैदानिक विधि है।किसी वस्तु से उत्सर्जित इन्फ्रारेड (IR) विकिरण को तापमान वितरण मानचित्र के रूप में दर्ज और दर्शाया जाता है.
इन्फ्रारेड थर्मोग्राफी का उपयोग किसके लिए किया जा सकता है?
इनफ्रारेड थर्मल इमेजिंग का उपयोग घरों का निरीक्षण करने, संरचनात्मक दोषों, विद्युत दोषों, यांत्रिक दोषों, लोगों और जानवरों में शारीरिक परिवर्तनों और बहुत कुछ निर्धारित करने के लिए किया जा सकता है।
इन्फ्रारेड थर्मोग्राफी के क्या फायदे हैं?
विनाशकारी परीक्षण के लिए:
- परीक्षण करने के लिए सरल और क्षति के बिना तेजी से प्रतिक्रिया
- लागत बचाता है, कार्य दक्षता बढ़ाता है, श्रम और उपकरण अवमूल्यन को कम करता है
- मानव शरीर में छिपी हुई समस्याओं को खोजने के लिए बहुत कुशल
- बिना विकिरण और दर्द के 100% सुरक्षित
- प्रारंभिक स्वास्थ्य जांच के लिए आदर्श उपकरण
