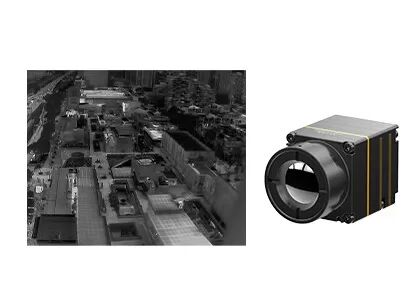

ड्रोन के लिए तीव्र थर्मल इमेजिंग LWIR इन्फ्रारेड कैमरा मॉड्यूल 640x512 12μM

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या iTL612/आर
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512 बिजली की खपत 0.7W
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 12μm
विशिष्ट NETD 40mK फ्रेम रेट 30 हर्ट्ज
हाई लाइट

LWIR इन्फ्रारेड कैमरा मॉड्यूल 640x512

,

तीव्र थर्मल इमेजिंग इन्फ्रारेड कैमरा मॉड्यूल

,

12uM ड्रोन थर्मल कैमरा कोर

एक संदेश छोड़ें
उत्पाद विवरण
TWIN612 थर्मल इमेजिंग मॉड्यूल


ड्रोन के लिए तीव्र थर्मल इमेजिंग LWIR 640x512 12μm इन्फ्रारेड कैमरा मॉड्यूल


उत्पाद वर्णन


iTL612R इंफ्रारेड कैमरा कोर 640x512 / 12μm वेफर लेवल पैकेज (WLP) इंफ्रारेड थर्मल डिटेक्टर को एकीकृत करता है।यह 8 से 14μm तक स्पेक्ट्रल रेंज वाले ड्रोन के लिए एक बिना ठंडा LWIR रेडियोमेट्रिक थर्मल इमेजिंग मॉड्यूल है।

iTL612 थर्मल कैमरा मॉड्यूल में शार्प और क्रिस्प इमेज प्रेजेंटेशन, कॉम्पैक्ट साइज और कम कीमत की विशेषताएं हैं।पूरी तरह से अनुकूलित SWaP के लिए उन्मुख, iTL612R अनकूल्ड थर्मल मॉड्यूल सीमित स्थान के साथ इन्फ्रारेड सिस्टम एकीकरण के लिए एक विश्वसनीय समाधान प्रदान करता है।इसकी कॉम्पैक्ट संरचना समान विनिर्देश मॉड्यूल के शीर्ष स्तर पर पहुंच गई है।इसमें औद्योगिक तापमान माप के लिए -20 ℃ ~ 550 ℃ से माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक फ़ंक्शन भी है।

ITL612 थर्मल मॉड्यूल विशेष रूप से भविष्य कहनेवाला रखरखाव, फोटोवोल्टिक निरीक्षण, पर्यावरण संरक्षण, वैज्ञानिक अनुसंधान, हवाई फोटोग्राफी, पुलिस जांच, राहत और बचाव, वन आग रोकथाम, शहरी सुरक्षा आदि के क्षेत्र के लिए विकसित किया गया है।


मुख्य विशेषताएं


कॉम्पैक्ट और लाइटवेट डिज़ाइन
• आकार: 21mm×22.3mm×27.3mm (9.1mm लेंस के साथ)
• वजन: 20.8g ± 1.5g (9.1mm लेंस के साथ)
• कम बिजली की खपत 0.7W . जितनी कम हो

स्पष्ट छवि और सटीक रेडियोमेट्री
• बिल्कुल नई छवि प्रक्रिया एल्गोरिथम: NUC/3DNR/DNS/DRC/EE
• समर्थन विंडोज/लिनक्स/एआरएम एसडीके
• समर्थन क्षेत्रीय, बिंदु और इज़ोटेर्म तापमान माप

आसान एकीकरण के लिए विभिन्न इंटरफेस
• डीवीपी/एलवीडीएस/यूएसबी2.0 इंटरफेस, रॉ/वाईयूवी छवि डेटा आउटपुट, सीरियल पोर्ट नियंत्रण


उत्पाद की विशेषताएं



नमूना iTL612/आर
आईआर डिटेक्टर प्रदर्शन
संवेदनशील सामग्री वैनेडियम ऑक्साइड
संकल्प 640×512
पिक्सेल आकार 12μm
वर्णक्रमीय श्रेणी 8~14μm
विशिष्ट NETD ≤40mk
मूर्ति प्रोद्योगिकी
फ्रेम रेट 30 हर्ट्ज
स्टार्टअप का समय 5एस
डिजिटल वीडियो रॉ/वाईयूवी/बीटी656
छवि एल्गोरिदम गैर-एकरूपता सुधार (एनयूसी)
3D शोर में कमी (3DNR)
डी-शोर (डीएनएस)
गतिशील रेंज संपीड़न (डीआरसी)
एज एन्हांसमेंट (ईई)
छवि प्रदर्शन काला गर्म/सफेद गर्म/छद्म रंग
पीसी सॉफ्टवेयर
आईसीसी सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो प्रदर्शन
विद्युत निर्दिष्टीकरण
मानक बाहरी इंटरफ़ेस 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, पुरुष)
यूएसबी विस्तार बोर्ड टाइप-सी
संचार अंतरफलक RS232-TTL/USB2.0
डिजिटल वीडियो इंटरफ़ेस CMOS8/USB2.0
वोल्टेज आपूर्ति 3.3V ± 0.1V वीडीसी
विशिष्ट बिजली की खपत 0.7W
तापमान माप
तापमान रेंज आपरेट करना -10 डिग्री सेल्सियस ~ + 50 डिग्री सेल्सियस
तापमान मापन रेंज -20 डिग्री सेल्सियस ~ + 150 डिग्री सेल्सियस, 0 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस;समर्थन अनुकूलन और विस्तार
तापमान मापन सटीकता ± 3 डिग्री सेल्सियस या ± 3% (@ 23 ℃ ± 3 ℃) से अधिक
क्षेत्रीय तापमान मापन आउटपुट क्षेत्रीय तापमान के अधिकतम, न्यूनतम और औसत मूल्य का समर्थन करें
एसडीके समर्थन विंडोज/लिनक्स/एआरएम;वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें
भौतिक विशेषताएं
आकार (मिमी) 21×22.3×27.3 (9.1 मिमी लेंस के साथ)
वज़न 20.8g ± 1.5g (9.1mm लेंस के साथ)
पर्यावरण अनुकूलता
परिचालन तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
नमी 5% ~ 95%, गैर-संघनक
कंपन 5.35 ग्राम, 3 अक्ष
झटका हाफ-साइन वेव, 40g/11ms, 3 एक्सिस 6 दिशा
प्रमाण पत्र आरओएचएस2.0/पहुंच
प्रकाशिकी
वैकल्पिक लेंस फिक्स्ड फोकस एथर्मल: 9.1mm



औद्योगिक अनुप्रयोग


iTL612/R थर्मल इमेजिंग मॉड्यूल को यूएवी पेलोड और पहनने योग्य उपकरणों में एकीकृत किया जा सकता है ताकि इसका व्यापक रूप से क्षेत्रों में उपयोग किया जा सकेभविष्य कहनेवाला रखरखाव, फोटोवोल्टिक निरीक्षण, पर्यावरण संरक्षण, वैज्ञानिक अनुसंधान, हवाई फोटोग्राफी, पुलिस जांच, राहत और बचाव, जंगल की आग की रोकथाम, शहरी सुरक्षा आदि.
ड्रोन के लिए तीव्र थर्मल इमेजिंग LWIR इन्फ्रारेड कैमरा मॉड्यूल 640x512 12μM 0


जीएसटी प्रदर्शनी


ड्रोन के लिए तीव्र थर्मल इमेजिंग LWIR इन्फ्रारेड कैमरा मॉड्यूल 640x512 12μM 1


पूछे जाने वाले प्रश्न


1. उचित इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन कैसे चुनें?
यह आपके उत्पादों की वास्तविक जरूरतों और अनुप्रयोगों पर निर्भर करता है, और कीमत भी एक कारक है जिस पर विचार करने की आवश्यकता है।यदि छवि गुणवत्ता उच्च नहीं है, तो आप कम रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं, जैसे कि 120x90, 256x192, 400x300।यदि आपको कुछ विशेष उद्देश्यों के लिए एक बहुत ही स्पष्ट छवि की आवश्यकता है, जैसे कि रिमोट मॉनिटरिंग, तो आप 1280x1024 के उच्च रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं।

2. थर्मल इमेजिंग के लिए सही छद्म रंग का चयन कैसे करें?
- छोटे तापमान अंतर के साथ लक्ष्य के लिए ग्रे सफेद अधिक उपयुक्त है
- लाल और नीला उस दृश्य के लिए अधिक उपयुक्त है जहां समस्या बिंदुओं को खोजने की आवश्यकता है।
- आयरन रेड बिजली उद्योग का मानक रंग पैलेट है।
नोट: कोई फर्क नहीं पड़ता कि आप कौन सा पैलेट चुनते हैं, थर्मल तापमान बिल्कुल नहीं बदलेगा।

3. एक उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?
- मानक लेंस उचित दूरी के साथ सामान्य लक्ष्यों को पूरा कर सकते हैं
- टेलीफ़ोटो लेंस के लिए, यह उन लक्ष्यों के लिए उपयुक्त है जो अपेक्षाकृत छोटे हैं और जिन्हें लंबी दूरी से देखने की आवश्यकता है
- निकट दूरी पर वस्तुओं का अधिक विवरण देखने के लिए वाइड एंगल लेंस बेहतर होता है।
- मैक्रो लेंस चिप सर्किट जैसे बहुत छोटे लक्ष्य को निकट दूरी से देखने के लिए है।
