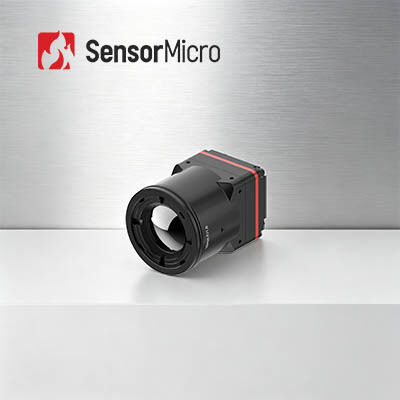

8μm पिक्सेल पिच और ≤30mK NETD के साथ अल्ट्रा क्लियर 1280x1024 रिज़ॉल्यूशन LWIR इन्फ्रारेड कैमरा मॉड्यूल

  • Ultra Clear 1280x1024 Resolution LWIR Infrared Camera Module with 8μm Pixel Pitch and ≤30mK NETD
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल1208
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
पिक्सेल पिच 8μm संकल्प 1280x1024
बिजली की खपत 1 माह वर्णक्रमीय श्रेणी 8~14μm
विशिष्ट NETD ≤30mK फ्रेम रेट 25/30 हर्ट्ज
प्रमुखता देना

LWIR इन्फ्रारेड कैमरा मॉड्यूल 640x512

,

तीव्र थर्मल इमेजिंग इन्फ्रारेड कैमरा मॉड्यूल

,

12uM ड्रोन थर्मल कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
अल्ट्रा क्लियर थर्मल इमेजिंग LWIR इन्फ्रारेड कैमरा मॉड्यूल 1280x1024/8μm
उत्पाद अवलोकन

आईटीएल1208 मेगापिक्सल इन्फ्रारेड कैमरा कोर आधुनिक थर्मल विजन हार्डवेयर के लिए एसडब्ल्यूएपी अनुकूलन को फिर से परिभाषित करता है। प्रथम श्रेणी पोर्टेबिलिटी: 22.6×22.6×34.5 मिमी छोटे आयामों के साथ केवल 35.7 ग्राम (12 मिमी लेंस शामिल), सहकर्मी मेगापिक्सेल इन्फ्रारेड मॉड्यूल के बीच एकीकरण स्तर में शीर्ष स्तर की रैंकिंग। अग्रणी डिटेक्शन प्रदर्शन: उद्योग-मानक 8μm अल्ट्रा-छोटे पिक्सेल आकार, 1280×1024 पूर्ण मेगापिक्सेल रिज़ॉल्यूशन और ≤30mK अल्ट्रा-लो NETD छोटे तापमान अंतर को पहचानता है जो सामान्य थर्मल कैमरों के लिए अदृश्य है। सहज परिनियोजन: विविध लेंस संगतता, सार्वभौमिक एमआईपीआई आउटपुट, दोहरी रॉ/वाईयूवी डेटा मोड और दोहरे चैनल नियंत्रण प्रोटोकॉल। निगरानी, ​​औद्योगिक परीक्षण और आपातकालीन प्रतिक्रिया परिदृश्यों में बेहतर प्रदर्शन के लिए अपने थर्मल उपकरणों को iTL1208 के साथ अपग्रेड करें।

मुख्य विशेषताएं
  • बेहद हल्का डिज़ाइन
    • 22.6×22.6×34.5 मिमी का कॉम्पैक्ट आकार और 34.5 ग्राम का वजन (12 मिमी लेंस सहित)
    • अपनी कक्षा में एकीकरण के उच्चतम स्तरों में से एक
  • उच्च संवेदनशीलता, सटीक पहचान
    • 1280 × 1024 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-स्मॉल पिक्सेल आकार, बढ़िया विवरण और स्पष्ट छवियां प्रदान करता है
    • विशिष्ट NETD ≤ 30mK, सूक्ष्म तापमान अंतर का विश्वसनीय पता लगाने में सक्षम बनाता है
  • सरलीकृत विकास, तेज़ एकीकरण
    • विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए एकाधिक ऑप्टिकल लेंस विकल्प उपलब्ध हैं
    • MIPI CSI छवि आउटपुट इंटरफ़ेस का समर्थन करता है
    • रॉ और YUV छवि डेटा आउटपुट, सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ
उत्पाद विशिष्टताएँ
नमूना आईटीएल1208
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 1280×1024
पिक्सेल आकार 8μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK
मूर्ति प्रोद्योगिकी
डिजिटल फ़्रेम दर 25/30 हर्ट्ज
स्टार्टअप का समय ≤6s
डिजिटल वीडियो रॉ/युवी
छवि एल्गोरिथ्म एनयूसी/3डीएनआर/डीएनएस/डीआरसी/ईई
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
पीसी सॉफ्टवेयर मॉड्यूल नियंत्रण एवं वीडियो प्रदर्शन
विद्युतीय
मानक बाहरी इंटरफ़ेस 34पिन_कनेक्टर इंटरफ़ेस: BP04SD-34-0065-R0
संचार इंटरफेस टीटीएल-232/आई2सी
डिजिटल वीडियो इंटरफ़ेस एमआईपीआई-सीएसआई
वोल्टेज आपूर्ति 4.5-5.5V
विशिष्ट बिजली की खपत 1 माह
यांत्रिक
आकार (लेंस सहित) 5 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 50 मिमी (लेंस बाहरी व्यास Φ37 मिमी)
10 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 45.3 मिमी (लेंस बाहरी व्यास Φ33 मिमी)
12 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 34.5 मिमी (लेंस बाहरी व्यासΦ26.6 मिमी)
17 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 35.4 मिमी (लेंस बाहरी व्यास Φ27 मिमी)
25 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 44.2 मिमी (लेंस बाहरी व्यास Φ33 मिमी)
35 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 50.9 मिमी (लेंस बाहरी व्यास Φ43.2 मिमी)
वजन (लेंस सहित) 85.5±4.5 ग्राम (5 मिमी लेंस के साथ)
70.5±3.6g (10 मिमी लेंस के साथ)
35.7±2g (12 मिमी लेंस के साथ)
40.7±2.1 ग्राम (17 मिमी लेंस के साथ)
71.0±3.6g (25 मिमी लेंस के साथ)
110±5.5 ग्राम (35 मिमी लेंस के साथ)
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार
प्रमाणन ROHS2.0/पहुंच
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 5/10/12/17/25/35 मिमी
औद्योगिक अनुप्रयोग

आईटीएल1208 थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, विद्युत रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, ​​पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि के क्षेत्रों में किया जा सकता है।

मानकीकृत सेवा
  • संपूर्ण दस्तावेज़ीकरण:उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ। बिना अनुमान लगाए आरंभ करें.
  • विकास एवं परीक्षण सहायता:नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन आसान हो गया।
  • उन्नत डेवलपर टूलकिट:गहरे एकीकरण के लिए एसडीके, एपीआई, एल्गोरिदम और डिबगिंग टूल।
  • दूरस्थ तकनीकी सहायता:24/7 सहायता--महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान।
  • वारंटी:इष्टतम प्रदर्शन को बहाल करने के लिए मूल हिस्से और सख्त प्रक्रिया का पालन।
अक्सर पूछे जाने वाले प्रश्नों
1. उचित इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन कैसे चुनें?

यह आपके उत्पादों की वास्तविक ज़रूरतों और अनुप्रयोगों पर निर्भर करता है, और कीमत भी एक ऐसा कारक है जिस पर विचार करने की आवश्यकता है। यदि छवि गुणवत्ता उच्च नहीं है, तो आप कम रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं, जैसे 120x90, 256x192, 384x288। यदि आपको कुछ विशेष उद्देश्यों, जैसे रिमोट मॉनिटरिंग, के लिए बहुत स्पष्ट छवि की आवश्यकता है, तो आप 1280x1024 का उच्च रिज़ॉल्यूशन वाला इन्फ्रारेड डिटेक्टर चुन सकते हैं।

2. थर्मल इमेजिंग के लिए सही छद्म रंग का चयन कैसे करें?

- भूरे सफेद रंग छोटे तापमान अंतर वाले लक्ष्य के लिए अधिक उपयुक्त है
- लाल और नीला रंग उस दृश्य के लिए अधिक उपयुक्त है जहां समस्या बिंदुओं को ढूंढने की आवश्यकता है।
- आयरन रेड बिजली उद्योग का मानक रंग पैलेट है।
ध्यान दें: इससे कोई फर्क नहीं पड़ता कि आप कौन सा पैलेट चुनते हैं, थर्मल तापमान बिल्कुल भी नहीं बदलेगा।

3. उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?

- मानक लेंस उचित दूरी के साथ सामान्य लक्ष्य को पूरा कर सकता है
- टेलीफ़ोटो लेंस के लिए, यह उन लक्ष्यों के लिए उपयुक्त है जो अपेक्षाकृत छोटे हैं और जिन्हें लंबी दूरी से देखने की आवश्यकता है
- नजदीक की वस्तुओं को अधिक विस्तार से देखने के लिए वाइड एंगल लेंस बेहतर होता है।
- मैक्रो लेंस चिप सर्किट जैसे बहुत छोटे लक्ष्य को नजदीक से देखने के लिए होता है।
