1280x1024 रिज़ॉल्यूशन और 8μm पिक्सेल पिच VOx माइक्रोबोलोमीटर के साथ अनकूल्ड LWIR थर्मल मॉड्यूल

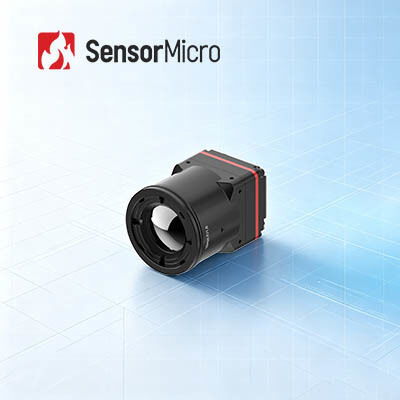

  • Uncooled LWIR Thermal Module with 1280x1024 Resolution and 8μm Pixel Pitch VOx Microbolometer
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल1208
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
बिजली की खपत 1 माह वर्णक्रमीय श्रेणी 8~14μm
पिक्सेल पिच 8μm विशिष्ट NETD ≤30mK
संकल्प 1280x1024 फ्रेम रेट 25/30 हर्ट्ज
प्रमुखता देना

ड्रोन अनकूल्ड LWIR थर्मल मॉड्यूल

,

VOx माइक्रोबोलोमीटर LWIR थर्मल मॉड्यूल

,

LWIR थर्मल कैमरा कोर 12uM
एक संदेश छोड़ें
उत्पाद विवरण
1280x1024/8μm VOx माइक्रोबोलोमीटर के साथ अनकूल्ड LWIR थर्मल मॉड्यूल
उत्पाद का अवलोकन

आर एंड डी चक्र और एकीकरण कठिनाई को कम करने के लिए डिज़ाइन किया गया, आईटीएल 1208 एक प्लग-एंड-प्ले मेगापिक्सल इन्फ्रारेड कैमरा कोर है जिसे तेजी से एम्बेडेड विकास के लिए अनुकूलित किया गया है। यह अल्ट्रा-मिनी मॉड्यूल (22.6×22.6×34.5 मिमी, 35.7g 12 मिमी लेंस के साथ) एक 8μm 1280×1024 उच्च रिज़ॉल्यूशन इन्फ्रारेड डिटेक्टर को अपनाता है और स्थिर उच्च गुणवत्ता वाले आउटपुट के लिए 30mK कम NETD रखता है।

हम पूरे एकीकरण कार्यप्रवाह को सरल करते हैं: विभिन्न क्षेत्र देखने के कोण की मांगों के अनुरूप कई विनिमेय ऑप्टिकल लेंस विकल्प उपलब्ध हैं;मुख्यधारा के एमआईपीआई सीएसआई इंटरफेस उच्च गति वीडियो प्रसारण की गारंटी देता है; दोनों रॉ मूल थर्मल डेटा और YUV एन्कोडेड डेटा आउटपुट माध्यमिक एल्गोरिथ्म विकास का समर्थन करते हैं।उपयोगकर्ता मानक सीरियल पोर्ट या I2C बस नियंत्रण के माध्यम से सभी कैमरा मापदंडों को सुविधाजनक रूप से कॉन्फ़िगर कर सकते हैंहाथ से चलने वाले और मोबाइल थर्मल इमेजिंग अंतिम उत्पादों को विकसित करने वाली इंजीनियर टीमों के लिए सबसे अच्छा लागत प्रभावी थर्मल कोर।

मुख्य विशेषताएं
बेहद हल्का डिजाइन
  • 22.6×22.6×34.5 मिमी का कॉम्पैक्ट आकार और 34.5 ग्राम का वजन (12 मिमी लेंस सहित)
  • अपनी श्रेणी में उच्चतम स्तर के एकीकरण के बीच
उच्च संवेदनशीलता, सटीक पता लगाने
  • 1280 × 1024 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-छोटे पिक्सेल आकार, ठीक विवरण और स्पष्ट चित्र प्रदान करता है
  • विशिष्ट NETD ≤ 30mK, सूक्ष्म तापमान अंतरों का विश्वसनीय पता लगाने में सक्षम
सरलीकृत विकास, तेजी से एकीकरण
  • विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं
  • MIPI CSI छवि आउटपुट इंटरफ़ेस का समर्थन करता है
  • सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ RAW और YUV छवि डेटा आउटपुट
उत्पाद विनिर्देश
मॉडल आईटीएल1208
आईआर डिटेक्टर सूचक संवेदनशील सामग्रीः VOx
संकल्पः 1280×1024
पिक्सेल आकारः 8μm
स्पेक्ट्रल प्रतिक्रियाः 8μm ~ 14μm
विशिष्ट NETD: ≤30mK
छवि प्रसंस्करण डिजिटल फ्रेम दरः 25/30 हर्ट्ज
प्रारंभ समयः ≤6 सेकंड
डिजिटल वीडियो: RAW/YUV
छवि एल्गोरिथ्मः NUC/3DNR/DNS/DRC/EE
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर पीसी सॉफ्टवेयर: मॉड्यूल नियंत्रण और वीडियो डिस्प्ले
विद्युत मानक बाहरी इंटरफ़ेसः 34Pin_Connector इंटरफ़ेसः BP04SD-34-0065-R0
संचार इंटरफ़ेस: TTL-232/I2C
डिजिटल वीडियो इंटरफ़ेस: MIPI-CSI
आपूर्ति वोल्टेजः 4.5-5.5V
सामान्य बिजली की खपत 1W
यांत्रिक - आकार (लेंस सहित) 5 मिमी लेंस के साथः 22.6mm × 22.6mm × 50mm (लेंस बाहरी व्यास Φ37mm)
10 मिमी लेंस के साथः 22.6mm × 22.6mm × 45.3mm (लेंस बाहरी व्यास Φ33mm)
12 मिमी लेंस के साथः 22.6mm × 22.6mm × 34.5mm (लेंस बाहरी व्यास Φ26.6mm)
17 मिमी लेंस के साथः 22.6mm × 22.6mm × 35.4mm (लेंस बाहरी व्यास Φ27mm)
25 मिमी लेंस के साथः 22.6 मिमी × 22.6 मिमी × 44.2 मिमी (लेंस बाहरी व्यास Φ33 मिमी)
35 मिमी लेंस के साथः 22.6 मिमी × 22.6 मिमी × 50.9 मिमी (लेंस बाहरी व्यास Φ43.2 मिमी)
मैकेनिकल - वजन (लेंस सहित) 85.5±4.5g (5 मिमी लेंस के साथ)
70.5±3.6g (10 मिमी लेंस के साथ)
35.7±2g (12 मिमी लेंस के साथ)
40.7±2.1g (17 मिमी लेंस के साथ)
71.0±3.6g (25 मिमी लेंस के साथ)
110±5.5g (35 मिमी लेंस के साथ)
पर्यावरण के अनुकूल ऑपरेटिंग तापमानः -40°C~+70°C
भंडारण तापमानः -45°C~+85°C
आर्द्रताः 5%~95%, नॉन कंडेनसिंग
कंपन: 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव: आधा साइनस तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार
प्रमाणन ROHS2.0/REACH
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मलः 5/10/12/17/25/35 मिमी
औद्योगिक अनुप्रयोग

आईटीएल1208 थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि के क्षेत्रों में किया जा सकता है।

मानक सेवा
  • पूर्ण प्रलेखनःउत्पाद मैनुअल, सेटअप गाइड, और चयन संदर्भ। बिना अनुमान के शुरू करें।
  • विकास एवं परीक्षण सहायता:नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और मापदंड सत्यापन को आसान बनाया गया।
  • उन्नत डेवलपर टूलकिटःएसडीके, एपीआई, एल्गोरिदम, और गहरी एकीकरण के लिए डिबगिंग उपकरण।
  • दूरस्थ तकनीकी सहायताः24/7 समर्थन - त्वरित प्रतिक्रिया और महत्वपूर्ण मुद्दों के लिए समय पर समाधान।
  • वारंटीःमूल भागों और इष्टतम प्रदर्शन को बहाल करने के लिए सख्त प्रक्रिया अनुपालन।
अक्सर पूछे जाने वाले प्रश्न
किस उद्योग में इन्फ्रारेड डिटेक्टर/थर्मल कैमरा कोर का प्रयोग किया जा सकता है?
सेंसर माइक्रो इन्फ्रारेड डिटेक्टर/थर्मल कैमरा कोर का व्यापक रूप से कई उद्योगों में उपयोग किया जाता है जैसे:
  • थर्मोग्राफी: बिजली रखरखाव, मशीन विजन, भवन एचवीएसी, धातु विज्ञान पेट्रोकेमिकल, पूर्वानुमान रखरखाव, महामारी रोकथाम
  • सुरक्षा और निगरानीः सुरक्षित शहर, बुनियादी ढांचा निगरानी, सीमा सुरक्षा, समुद्री क्रूजिंग, खनन सुरक्षा
  • अग्निशमन और बचाव: वन आग की रोकथाम, आग की रोकथाम, खोज और बचाव
  • व्यक्तिगत दृष्टिः आउटडोर अवकाश, पशु अवलोकन, प्रवर्तन गश्त
  • एडीएएस: स्वायत्त ड्राइविंग, उन्नत चालक सहायक प्रणाली, विशेष वाहन
  • AIoT: स्मार्ट होम, स्मार्ट हार्डवेयर, स्मार्ट केयर, रोबोट
  • अन्य: उन्नत उड़ान दृष्टि प्रणाली, गैस का पता लगाने, कृषि और पशुपालन, वैज्ञानिक अनुसंधान
