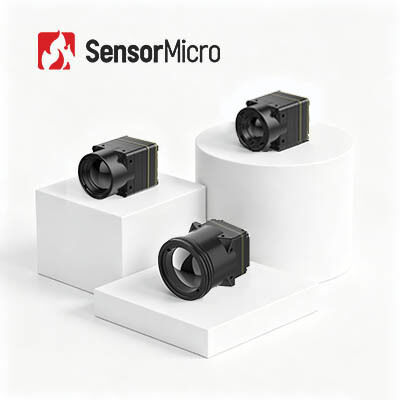

640x512 रिज़ॉल्यूशन 8μm पिक्सेल पिच और ≤30mK NETD संवेदनशीलता के साथ छोटा अनकूल्ड थर्मल कैमरा मॉड्यूल
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईटीएल608 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 | बिजली की खपत | 0.4W |
|---|---|---|---|
| फ्रेम रेट | 30/50 हर्ट्ज | वर्णक्रमीय श्रेणी | 8~14μm |
| विशिष्ट NETD | ≤30mK | पिक्सेल पिच | 8μm |
| प्रमुखता देना | विशिष्ट अनकूल्ड थर्मल कैमरा मॉड्यूल,ड्रोन अनकूल्ड थर्मल कैमरा मॉड्यूल,ड्रोन थर्मल कैमरा 640x512 |
||
उत्पाद विवरण
छोटा अनकूल्ड थर्मल कैमरा मॉड्यूल 640x512/8μm NETD 30mk
उत्पाद अवलोकन
आकार में छोटा, प्रदर्शन में शक्तिशाली - iTL608 लघु थर्मल कैमरा कोर से मिलें! इस अंगूठे के आकार के थर्मल इमेजिंग मॉड्यूल का वजन सिर्फ 6.7 ग्राम है, जिसमें पोर्टेबल डिवाइस एम्बेडिंग के लिए अल्ट्रा-कॉम्पैक्ट आयाम और शीर्ष स्तरीय एकीकरण शामिल है। एक पेशेवर VOx डिटेक्टर, 640×512 क्रिस्प रिज़ॉल्यूशन और ≤30mK अल्ट्रा-उच्च संवेदनशीलता को पैक करते हुए, यह नग्न आंखों के लिए अदृश्य सूक्ष्म तापमान अंतर का पता लगाता है। दोषरहित थर्मल दृश्यों के लिए तेज़ 6s स्टार्टअप, स्मूथ डुअल फ्रेम रेट और इंटेलिजेंट NUC और 3DNR इमेज एन्हांसमेंट का आनंद लें। -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस तक लगातार काम करने के लिए कठिन बनाया गया, यह बहुमुखी इंटरफ़ेस विकल्पों और लचीले विकास का समर्थन करता है, हैंडहेल्ड थर्मल इमेजर्स, सुरक्षा निगरानी और पूरे दिन रात दृष्टि अनुप्रयोगों के लिए पूरी तरह से फिट बैठता है।
मुख्य विशेषताएं
बेहद हल्का डिज़ाइन
- 13 × 13 × 18.3 मिमी का कॉम्पैक्ट आकार और 6.7 ±1.5 ग्राम का वजन (6 मिमी लेंस सहित)
- अपनी कक्षा में एकीकरण के उच्चतम स्तरों में से एक
उच्च संवेदनशीलता, सटीक पहचान
- 640 × 512 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-स्मॉल पिक्सेल आकार, बढ़िया विवरण और स्पष्ट छवियां प्रदान करता है
- विशिष्ट NETD ≤ 30mK, सूक्ष्म तापमान अंतर का विश्वसनीय पता लगाने में सक्षम बनाता है
सरलीकृत विकास, तेज़ एकीकरण
- विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए एकाधिक ऑप्टिकल लेंस विकल्प उपलब्ध हैं
- MIPI/USB 2.0/BT.656 सहित कई छवि आउटपुट इंटरफेस का समर्थन करता है
- रॉ और YUV छवि डेटा आउटपुट, सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ
उत्पाद विशिष्टताएँ
| नमूना | आईटीएल608 |
|---|---|
| आईआर डिटेक्टर संकेतक | |
| संवेदनशील सामग्री | स्वर |
| संकल्प | 640×512 |
| पिक्सेल आकार | 8μm |
| वर्णक्रमीय प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK |
| मूर्ति प्रोद्योगिकी | |
| डिजिटल फ़्रेम दर | 30/50 हर्ट्ज |
| स्टार्टअप का समय | ≤6s |
| डिजिटल वीडियो | रॉ/युवी/टीएमपी |
| छवि एल्गोरिथ्म | एनयूसी/3डीएनआर/डीएनएस/डीआरसी/ईई |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| सॉफ़्टवेयर | मॉड्यूल नियंत्रण एवं वीडियो प्रदर्शन |
| विद्युतीय | |
| मानक बाहरी इंटरफ़ेस | 34पिन_कनेक्टर इंटरफ़ेस: BP04SD-34-0065-R0 |
| संचार इंटरफेस | टीटीएल-232/यूएसबी2.0/आई2सी |
| डिजिटल वीडियो इंटरफ़ेस | एमआईपीआई/यूएसबी2.0/बीटी.656 |
| वोल्टेज आपूर्ति | 4-5.5V |
| विशिष्ट बिजली की खपत | 0.4W |
| यांत्रिक | |
| आकार (लेंस सहित) | 6 मिमी लेंस के साथ: 13 × 13 × 18.3 मिमी (लेंस बाहरी व्यास Φ12.3 मिमी) 8.7 मिमी लेंस के साथ: 13 × 13 × 19.8 मिमी (लेंस बाहरी व्यास Φ15.6 मिमी) 16.7 मिमी लेंस के साथ: 13 × 13 × 27.9 मिमी (लेंस बाहरी व्यास Φ22.2 मिमी) 30 मिमी लेंस के साथ: 13 × 13 × 39 मिमी (लेंस बाहरी व्यास Φ36 मिमी) |
| वजन (लेंस सहित) | 6.7±1.5g (6मिमी लेंस) 7.5±1.5 ग्राम (8.7 मिमी लेंस) 17±1.5 ग्राम (16.7 मिमी लेंस) 42.7±1.5 ग्राम (30 मिमी लेंस) |
| पर्यावरण अनुकूलता | |
| परिचालन तापमान | -40℃~+70℃ |
| भंडारण तापमान | -45℃~+85℃ |
| नमी | 5%~95%, गैर-संघनक |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष |
| प्रभाव | हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार |
| प्रमाणन | ROHS2.0/पहुंच |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथरमल: 6/8.7/16.7/30 मिमी |
औद्योगिक अनुप्रयोग
आईटीएल608 थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि के क्षेत्र में किया जा सकता है।
वन-स्टॉप थर्मल इमेजिंग समाधान
- उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
- इन्फ्रारेड उद्योग में विश्व-अग्रणी प्रौद्योगिकी
- विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध हैं
- अनकूल्ड और कूल्ड दोनों आईआर डिटेक्टर अलग-अलग प्रारूप और पिक्सेल आकार में हैं
- तेजी से वितरण सुनिश्चित करने के लिए वॉल्यूम उत्पादन
- लाखों डिटेक्टरों तक की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें
अक्सर पूछे जाने वाले प्रश्नों
1. क्या आप थर्मल इमेजिंग को ब्लॉक कर सकते हैं?
अधिकांश मामलों में, आप नहीं कर सकते. लेकिन अवरक्त किरणें दीवारों में प्रवेश नहीं कर सकतीं, और कांच भी आईआर को अवरुद्ध कर सकता है। इसलिए, यदि आप नहीं चाहते कि पहचाना जाए, तो आप थर्मल इमेजिंग को अवरुद्ध करने के लिए कांच या दीवारों के पीछे छिप सकते हैं।
2. छद्म रंग - लावा
लावा छद्म रंग में, सफेद उच्च तापमान को इंगित करता है और गहरा लाल कम तापमान को इंगित करता है। इसका पूरा पैलेट गर्म रंगों का उपयोग करता है। अति-उच्च तापमान लक्ष्यों के लिए, यह मानव दृश्य देखने के अधिक अनुरूप है।
3. डीआरआई रेंज क्या है?
यह उस दूरी को मापने का एक साधन है जिस पर एक इन्फ्रारेड डिटेक्टर विशिष्ट लक्ष्य की छवि उत्पन्न कर सकता है और इसे डिटेक्शन रेंज, रिकग्निशन रेंज, आइडेंटिफिकेशन रेंज में विभाजित किया जा सकता है।
डी (डिटेक्शन): किसी वस्तु को पृष्ठभूमि से अलग करने की क्षमता
आर (मान्यता): वस्तु वर्ग (पशु, मानव, वाहन, नाव...) को वर्गीकृत करने की क्षमता
मैं (पहचान): वस्तु का विवरण में वर्णन करने की क्षमता (टोपी वाला एक आदमी, एक हिरण, एक जीप...)
जॉनसन के मानदंड के अनुसार, जब डीआरआई दूरी पर लक्ष्य विवरण दिखाई देने की संभावना 50% है, तो लक्ष्य की न्यूनतम संख्या रेखा जोड़े 1:3:6 (या 1:4:8) है, और संबंधित न्यूनतम पिक्सेल संख्या 2:6:12 (या 2:8:16) है।
यह मानते हुए कि लक्ष्य व्यास H है, फोकल लंबाई f है, पिक्सेल आकार d है, और लाइन जोड़े की संख्या n है, तो दृश्य दूरी L=H×f/(2n×d)
