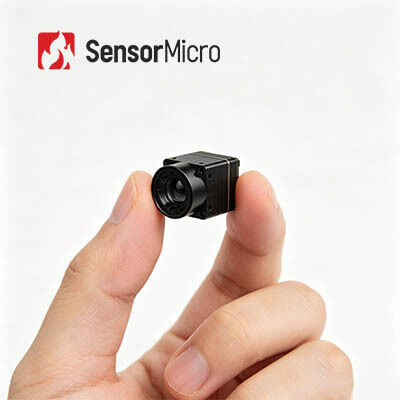

तेजी से एकीकरण 640x512 रिज़ॉल्यूशन और ≤30mK NETD के लिए 8μm पिक्सेल पिच के साथ अनकूल्ड थर्मल कैमरा कोर

  • Fast Integration Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for ≤30mK NETD
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल608
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
पिक्सेल पिच 8μm विशिष्ट NETD ≤30mK
संकल्प 640x512 बिजली की खपत 0.4W
वर्णक्रमीय श्रेणी 8~14μm फ्रेम रेट 30/50 हर्ट्ज
प्रमुखता देना

फास्ट इंटीग्रेशन ड्रोन थर्मल कैमरा

,

अनकूल्ड इन्फ्रारेड डिटेक्टर ड्रोन थर्मल कैमरा

,

0.7W ड्रोन थर्मल कैमरा
एक संदेश छोड़ें
उत्पाद विवरण
अनकूल्ड इन्फ्रारेड डिटेक्टर 640x512 8μm के साथ फास्ट इंटीग्रेशन थर्मल कैमरा कोर
उत्पाद अवलोकन

अत्यधिक अनुकूलनीय iTL608 इन्फ्रारेड कोर के साथ अपने थर्मल इमेजिंग उत्पाद विकास को सरल बनाएं। द्वितीयक एकीकरण के लिए तकनीकी बाधाओं को कम करने के लिए डिज़ाइन किया गया, यह कॉम्पैक्ट कोर विभिन्न एप्लिकेशन परिदृश्यों और फोकल लंबाई मांगों से मेल खाने के लिए कई कॉन्फ़िगर करने योग्य ऑप्टिकल लेंस विकल्पों का समर्थन करता है।

इसमें लचीले RAW और YUV डुअल इमेज डेटा आउटपुट मोड के साथ MIPI, USB 2.0 और BT.656 सहित व्यापक मुख्यधारा आउटपुट प्रोटोकॉल की सुविधा है। उपयोगकर्ता सीरियल पोर्ट या I2C संचार के माध्यम से डिवाइस पैरामीटर कॉन्फ़िगरेशन और फ़ंक्शन नियंत्रण को आसानी से कार्यान्वित कर सकते हैं।

उत्कृष्ट अनुकूलता से परे, यह विशिष्ट औद्योगिक-ग्रेड प्रदर्शन को बनाए रखता है: अल्ट्रा-लाइट लघु संरचना, 640 * 512 उच्च-रिज़ॉल्यूशन इमेजिंग, ≤30mK संवेदनशील पहचान, तेज़ स्टार्टअप, बुद्धिमान छवि अनुकूलन और विस्तृत तापमान स्थिर संचालन। यह हैंडहेल्ड थर्मल डिवाइस, छोटे निगरानी उपकरण और पोर्टेबल नाइट विजन टूल के लिए सबसे अधिक लागत प्रभावी प्लग-एंड-प्ले कोर है।

मुख्य विशेषताएं
  • बेहद हल्का डिज़ाइन- 13 * 13 * 18.3 मिमी का कॉम्पैक्ट आकार और 6.7 ± 1.5 ग्राम का वजन (6 मिमी लेंस सहित) - अपनी कक्षा में एकीकरण के उच्चतम स्तरों में से एक
  • उच्च संवेदनशीलता, सटीक पहचान- 640 * 512 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-स्मॉल पिक्सेल आकार, बारीक विवरण और स्पष्ट छवियां प्रदान करता है - विशिष्ट NETD ≤ 30mK, सूक्ष्म तापमान अंतर का विश्वसनीय पता लगाने में सक्षम बनाता है
  • सरलीकृत विकास, तेज़ एकीकरण- विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं - एमआईपीआई/यूएसबी 2.0/बीटी.656 सहित कई छवि आउटपुट इंटरफेस का समर्थन करता है - रॉ और वाईयूवी छवि डेटा आउटपुट, सीरियल पोर्ट/आई2सी के माध्यम से नियंत्रण के साथ
उत्पाद विशिष्टताएँ
नमूना आईटीएल608
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 640*512
पिक्सेल आकार 8μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK
मूर्ति प्रोद्योगिकी
डिजिटल फ़्रेम दर 30/50 हर्ट्ज
स्टार्टअप का समय ≤6s
डिजिटल वीडियो रॉ/युवी/टीएमपी
छवि एल्गोरिथ्म एनयूसी/3डीएनआर/डीएनएस/डीआरसी/ईई
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
सॉफ़्टवेयर मॉड्यूल नियंत्रण एवं वीडियो प्रदर्शन
विद्युतीय
मानक बाहरी इंटरफ़ेस 34पिन_कनेक्टर इंटरफ़ेस: BP04SD-34-0065-R0
संचार इंटरफेस टीटीएल-232/यूएसबी2.0/आई2सी
डिजिटल वीडियो इंटरफ़ेस एमआईपीआई/यूएसबी2.0/बीटी.656
वोल्टेज आपूर्ति 4-5.5V
विशिष्ट बिजली की खपत 0.4W
यांत्रिक
आकार (लेंस सहित) 6 मिमी लेंस के साथ: 13 * 13 * 18.3 मिमी (लेंस बाहरी व्यास Φ12.3 मिमी)
8.7 मिमी लेंस के साथ: 13 * 13 * 19.8 मिमी (लेंस बाहरी व्यास Φ15.6 मिमी)
16.7 मिमी लेंस के साथ: 13 * 13 * 27.9 मिमी (लेंस बाहरी व्यास Φ22.2 मिमी)
30 मिमी लेंस के साथ: 13 * 13 * 39 मिमी (लेंस बाहरी व्यास Φ36 मिमी)
वजन (लेंस सहित) 6.7±1.5g (6मिमी लेंस)
7.5±1.5 ग्राम (8.7 मिमी लेंस)
17±1.5 ग्राम (16.7 मिमी लेंस)
42.7±1.5 ग्राम (30 मिमी लेंस)
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार
प्रमाणन ROHS2.0/पहुंच
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 6/8.7/16.7/30 मिमी
औद्योगिक अनुप्रयोग

आईटीएल608 थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, ​​पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि के क्षेत्र में किया जा सकता है।

कंपनी प्रोफाइल
हमारा नज़रिया:संवेदना की सीमाओं को आगे बढ़ाने और लोगों के अपने आसपास की दुनिया से जुड़ने के तरीके को बदलने के लिए।
हमारा विशेष कार्य:दुनिया भर में उद्योगों को बदलने, बेहतर निर्णय, सुरक्षित वातावरण और अधिक जुड़े भविष्य को सक्षम करने के लिए इन्फ्रारेड सेंसिंग तकनीक की शक्ति का उपयोग करना।
हमारा मूल्य:उन्नत इन्फ्रारेड तकनीक का निर्माण करना जो दुनिया को एक बेहतर जगह बनाती है।
अक्सर पूछे जाने वाले प्रश्नों
1. तापीय संवेदनशीलता क्या है?

थर्मल संवेदनशीलता, जिसे NETD (शोर समतुल्य तापमान अंतर) भी कहा जाता है, मध्यम तरंग (MWIR) और लंबी तरंग (LWIR) थर्मल इमेजिंग कैमरों के मूल्यांकन के लिए एक प्रमुख पैरामीटर है। इसका सीधा संबंध थर्मल इमेजर द्वारा मापी गई स्पष्टता से है। यह तापमान अंतर के सिग्नल-टू-शोर अनुपात का प्रतिनिधित्व करने वाला एक संख्यात्मक मान है और इसे मिल्लीकेल्विन (एमके) में मापा जाता है। थर्मल संवेदनशीलता मान जितना छोटा होगा, संवेदनशीलता उतनी ही अधिक होगी और छवि उतनी ही स्पष्ट होगी।

2. थर्मल इमेजिंग के अनुप्रयोग क्या हैं?

तापमान माप और हर मौसम में इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो बुनियादी कार्य हैं। इन दो प्रौद्योगिकियों के आधार पर विकसित उत्पाद व्यापक रूप से सुरक्षा और निगरानी, ​​यूएवी पेलोड, औद्योगिक निरीक्षण, अग्निशमन, पूर्वानुमानित रखरखाव, एडीएएस, महामारी की रोकथाम, एआईओटी आदि में उपयोग किए जाते हैं।

3. SWaP3 क्या है?

SWaP3 आकार, वजन, शक्ति, प्रदर्शन और कीमत को संदर्भित करता है। यह इन्फ्रारेड उद्योग की प्रौद्योगिकी प्रवृत्ति को इंगित करता है।
