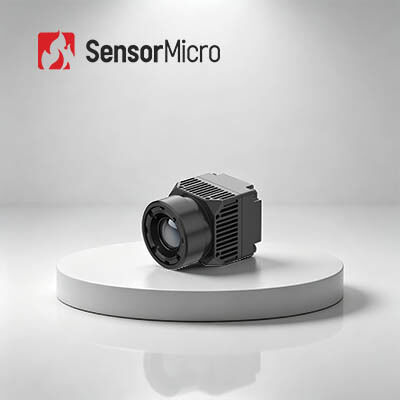

मेडिकल थर्मल इमेजिंग इन्फ्रारेड कैमरा कोर 640x512 रिज़ॉल्यूशन और ±0.5°C सटीकता के लिए 8μm पिक्सेल पिच के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | RoHS2.0; Reach |
| मॉडल संख्या | iHA608W |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 | बिजली की खपत | 0.6 डब्ल्यू |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 8μm |
| विशिष्ट NETD | ≤30mK | फ्रेम रेट | 25हर्ट्ज |
| प्रमुखता देना | मेडिकल थर्मल इमेजिंग इन्फ्रारेड कैमरा कोर,इन्फ्रारेड कैमरा कोर 384x288,17um मेडिकल थर्मल कैमरा कोर |
||
उत्पाद विवरण
मेडिकल थर्मल इमेजिंग इन्फ्रारेड कैमरा कोर 640x512 8μm
उत्पाद विवरण
ApexCore 640×512/8μm इन्फ्रारेड डिटेक्टर से लैस, iHA608W एक विशेष थर्मल कोर है जिसे ±0.5°C सटीकता के साथ गैर-संपर्क शरीर तापमान मापन के लिए डिज़ाइन किया गया है। समर्पित मेडिकल एल्गोरिदम विस्तृत थर्मल इमेज और विश्वसनीय तापमान डेटा प्रदान करते हैं। इसका 8-μm पिक्सेल डिज़ाइन कॉम्पैक्ट और हल्का ढांचा सुनिश्चित करता है। टाइप-सी वीडियो और USB2.0 इंटरफेस के साथ मल्टी-प्लेटफ़ॉर्म SDK एकीकरण को सरल बनाते हैं।
मुख्य विशेषताएं
- ±0.5°C तक सटीक गैर-संपर्क तापमान मापन, स्पष्ट थर्मल इमेजरी के लिए मेडिकल-ग्रेड लेंस और एल्गोरिदम
- 8-μm ApexCore इन्फ्रारेड डिटेक्टर की बदौलत कॉम्पैक्ट 21×21×31.5 मिमी आकार, 25±2 ग्राम वजन
- टाइप-सी और USB2.0 इंटरफेस; तेज़ विकास के लिए विंडोज़, एंड्रॉइड और लिनक्स के लिए SDK समर्थन
उत्पाद विनिर्देश
| मॉडल | iHA608W |
|---|---|
| आईआर डिटेक्टर संकेतक | |
| संवेदनशील सामग्री | VOx |
| रिज़ॉल्यूशन | 640×512 |
| पिक्सेल आकार | 8μm |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK |
| इमेज प्रोसेसिंग | |
| डिजिटल फ़्रेम दर | 25Hz |
| स्टार्ट-अप समय | ≤6s |
| डिजिटल वीडियो | RAW/YUV/TMP |
| इमेज एल्गोरिदम | NUC/3DNR/DNS/DRC/EE |
| इमेज डिस्प्ले | मेडिकल/स्यूडो कलर |
| पीसी सॉफ्टवेयर | |
| कंप्यूटर सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| तापमान मापन | |
| ऑपरेटिंग तापमान | 10℃~+50℃ |
| तापमान मापन सीमा | 32℃~+42℃ |
| तापमान मापन सटीकता | ≤±0.5℃ (2 मिनट के वार्म-अप के बाद, परिवेशी 23±3°C, लक्ष्य 32-42°C) |
| मापन दूरी | 0.5m-5 m; SDK के माध्यम से मल्टी-डिस्टेंस तापमान माप का समर्थन करता है |
| SDK | विंडोज़/एंड्रॉइड/लिनक्स SDK का समर्थन, वीडियो स्ट्रीम विश्लेषण, मॉड्यूल नियंत्रण, व्यापक ऐरे तापमान मापन, तापमान इमेजिंग, तापमान विंडो सेटिंग, मल्टीपल इंटीग्रेशन की सुविधा |
| इलेक्ट्रिकल | |
| मानक बाहरी इंटरफ़ेस | USB(TYPE-C) |
| संचार इंटरफ़ेस | USB |
| डिजिटल वीडियो इंटरफ़ेस | USB2.0 |
| आपूर्ति वोल्टेज | 5V±0.5 |
| विशिष्ट बिजली खपत | 0.6W |
| ऑप्टिकल लेंस | |
| फ़ोकस लंबाई | 4mm |
| लेंस का प्रकार | फिक्स्ड फोकस एथर्मल |
| F/# | 1 |
| FOV(H×V) | 69.2°×55.4° |
| मैकेनिकल | |
| आकार (लेंस सहित) | 21mm×21mm×31.5mm (4mm लेंस सहित) |
| वजन (लेंस सहित) | 25g±2 (4mm लेंस सहित) |
| पर्यावरणीय अनुकूलनशीलता | |
| ऑपरेटिंग तापमान | -10℃~+50℃ |
| भंडारण तापमान | -45℃~+85℃ |
| आर्द्रता | 5%~95%, गैर-संघनक |
| कंपन | 5.35grms, रैंडम कंपन, 3-अक्ष |
| इम्पैक्ट (आघात) | हाफ साइन वेव, 40g/11ms, इम्पैक्ट दिशा, 3 अक्ष, 6 दिशाएं |
| ESD | 6kV संपर्क डिस्चार्ज; 8kV वायु डिस्चार्ज |
| प्रमाणन | |
| पर्यावरण प्रमाणन | ROHS2.0/REACH |
औद्योगिक अनुप्रयोग
वर्तमान और भविष्य में iHA608W थर्मल मॉड्यूल का उपयोग रोग स्क्रीनिंग, पारंपरिक चीनी चिकित्सा फिजियोथेरेपी, स्वास्थ्य जांच, पुनर्वास आदि के क्षेत्रों में व्यापक रूप से किए जाने की उम्मीद है।
उत्पादन क्षमता
इन-हाउस इन्फ्रारेड डिटेक्टर प्रौद्योगिकियां
- 8-इंच 0.11μm VOx अनकूल्ड इन्फ्रारेड डिटेक्टर्स
- 8-इंच 0.5μm MCT कूल्ड इन्फ्रारेड डिटेक्टर्स
- 8-इंच 0.5μm T2SL कूल्ड इन्फ्रारेड डिटेक्टर्स
उत्पादन क्षमता और लाभ
- प्रति वर्ष 6 मिलियन स्व-विकसित इन्फ्रारेड डिटेक्टर
- 30,000 m² सेमीकंडक्टर फैब्रिकेशन सुविधा
- 20,000 m² क्लीनरूम क्षेत्र
अक्सर पूछे जाने वाले प्रश्न
1. अनकूल्ड फोकल प्लेन ऐरे माइक्रोबोलोमीटर कैसे काम करता है?
इन्फ्रारेड रेडिएंट थर्मल प्रभाव के सिद्धांत का उपयोग करके, अनकूल्ड इन्फ्रारेड डिटेक्टर इन्फ्रारेड अवशोषण सामग्री के साथ इन्फ्रारेड विकिरण ऊर्जा को ऊष्मा ऊर्जा में परिवर्तित करता है, जिससे संवेदनशील सामग्री का तापमान बढ़ जाता है। इसके बाद, संवेदनशील सामग्री का एक निश्चित भौतिक पैरामीटर तदनुसार बदलता है और वस्तु का पता लगाने के लिए डिज़ाइन किए गए एक निश्चित रूपांतरण तंत्र के माध्यम से विद्युत सिग्नल या दृश्यमान प्रकाश सिग्नल में परिवर्तित हो जाता है।
2. अनकूल्ड इन्फ्रारेड डिटेक्टर का क्या लाभ है?
अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर को इंटीग्रेटेड देवर कूलर असेंबली (IDCA) उपकरण की आवश्यकता नहीं होती है और यह कमरे के तापमान पर काम कर सकता है। इसके कई फायदे हैं जैसे तेज़ शुरुआत, कम बिजली खपत, छोटा आकार, हल्का वजन, लंबा जीवन, कम लागत आदि। यद्यपि अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर की संवेदनशीलता कूल्ड इन्फ्रारेड डिटेक्टरों जितनी अच्छी नहीं होती है, फिर भी वर्षों के विकास के बाद, इसका लागत-प्रदर्शन स्पष्ट रूप से कूल्ड डिटेक्टर से बेहतर हो गया है, जिसकी व्यापक अनुप्रयोग संभावनाएं हैं।
