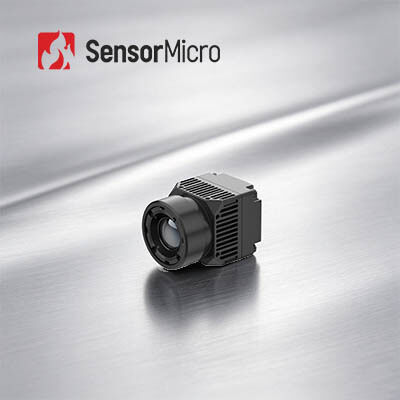

640×512 रिज़ॉल्यूशन 8μm पिक्सेल पिच इन्फ्रारेड कैमरा कोर के साथ ±0.5 °C सटीकता के लिए चिकित्सा थर्मोग्राफी
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | RoHS; Reach |
| मॉडल संख्या | iHA608W |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 | बिजली की खपत | 0.6 डब्ल्यू |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 8μm |
| विशिष्ट NETD | ≤30mK | फ्रेम रेट | 25हर्ट्ज |
| प्रमुखता देना | मेडिकल थर्मोग्राफी इन्फ्रारेड कैमरा कोर,384x288 17um इन्फ्रारेड कैमरा कोर |
||
उत्पाद विवरण
चिकित्सा थर्मोग्राफी के लिए 640×512/8μm इन्फ्रारेड कैमरा कोर
उत्पाद का अवलोकन
iHA608W से मिलें ∙ संपर्क रहित जैविक तापमान परीक्षण के लिए आपका विश्वसनीय थर्मल समाधानApexCore 640×512/8μm एलिट इन्फ्रारेड डिटेक्टर द्वारा संचालित और ±0 तक उत्कृष्ट तापमान सटीकता प्रदान करता है.5 डिग्री सेल्सियस. अनुकूलित चिकित्सा इमेजिंग एल्गोरिदम जीवंत, उच्च-निष्ठा वाले थर्मल दृश्य प्रदान करते हैं, सूक्ष्म तापमान भिन्नताओं को इंगित करते हैं और हर बार सुसंगत, सटीक तापमान रीडिंग प्रदान करते हैं।
अपने उन्नत 8μm छोटे पिक्सेल संरचना के लिए धन्यवाद, हार्डवेयर प्रदर्शन का त्याग किए बिना एक कॉम्पैक्ट पदचिह्न प्राप्त करता है। टाइप-सी वीडियो इंटरफ़ेस और यूएसबी 2 द्वारा समर्थित है।प्लग-एंड-प्ले तेजी से एकीकरण के लिए 0 डेटा पोर्टयह चिकित्सा निदान कार्य, सार्वजनिक स्वास्थ्य जांच, पशुधन तापमान निगरानी और कई जैव चिकित्सा तापमान माप अनुप्रयोगों के लिए उपयुक्त है।
मुख्य विशेषताएं
- सटीक माप, चिकनी छविसंपर्क रहित जैविक तापमान का पता लगाने के लिए विकसित, ± 0.5 डिग्री सेल्सियस उच्च माप सटीकता के साथ।तेज थर्मल इमेजिंग के लिए मेडिकल ग्रेड लेंस और विशेष चिकित्सा छवि प्रसंस्करण एल्गोरिदम के साथ मेल खाता है.
- आसान एकीकरण के लिए अल्ट्रा कॉम्पैक्ट मॉड्यूलमॉड्यूल संरचना को छोटा करने के लिए 8μm ApexCore छोटे पिक्सेल इन्फ्रारेड डिटेक्टर को अपनाता है। केवल 21×21×31.5 मिमी का माप 25±2 ग्राम पर नियंत्रित वजन के साथ, विभिन्न कॉम्पैक्ट उपकरणों के साथ पूरी तरह से मेल खाता है।
- कुशल प्रणाली एकीकरण और विकास जटिलता में कमीतेजी से एकीकरण के लिए मानक टाइप-सी + यूएसबी2.0 इंटरफेस। विकास कार्य को सरल बनाने के लिए विंडोज / एंड्रॉइड / लिनक्स एसडीके की पेशकश की।
उत्पाद विनिर्देश
| मॉडल | iHA608W |
|---|---|
| आईआर डिटेक्टर सूचक | |
| संवेदनशील सामग्री | वोक्स |
| संकल्प | 640×512 |
| पिक्सेल आकार | 8 माइक्रोन |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 25 हर्ट्ज |
| प्रारंभ समय | ≤6s |
| डिजिटल वीडियो | RAW/YUV/TMP |
| छवि एल्गोरिथ्म | NUC/3DNR/DNS/DRC/EE |
| छवि प्रदर्शन | चिकित्सा रंग/ छद्म रंग |
| पीसी सॉफ्टवेयर | |
| सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| तापमान माप | |
| कार्य तापमान | 10°C ~ +50°C |
| माप सीमा | 32°C ~ +42°C |
| माप की सटीकता | 2 मिनट के लिए चालू होने के बाद ±0.5°C (जब लक्ष्य तापमान सीमा 32~42°C और परिवेश तापमान 23±3°C हो) |
| माप दूरी | 0.5m से 5m, और विभिन्न दूरी पर तापमान माप एसडीके के माध्यम से प्राप्त किया जा सकता है |
| एसडीके | विंडोज/एंड्रॉइड/लिनक्स के लिए एसडीके उपलब्ध हैं। वीडियो स्ट्रीम विश्लेषण, मॉड्यूल नियंत्रण, व्यापक सरणी तापमान माप, तापमान इमेजिंग, तापमान विंडो सेटिंग,और कई उपकरणों के एकीकरण |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | यूएसबी ((टाइप-सी) |
| संचार इंटरफ़ेस | यूएसबी |
| डिजिटल वीडियो इंटरफ़ेस | यूएसबी 20 |
| आपूर्ति वोल्टेज | 5V±05 |
| सामान्य बिजली की खपत | 0.6W |
| ऑप्टिकल लेंस | |
| फोकल लंबाई | 4 मिमी |
| लेंस का प्रकार | स्थिर फोकस एथर्मल |
| F# | 1 |
| एफओवी (एच×वी) | 69.2°×55.4° |
| भौतिक आयाम | |
| आकार (मिमी) | 21 मिमी × 21 मिमी × 31.5 मिमी (4 मिमी लेंस के साथ) |
| वजन (जी) | 25g±2 (4 मिमी लेंस के साथ) |
| पर्यावरण के अनुकूल | |
| ऑपरेटिंग तापमान | -10°C+50°C |
| भंडारण तापमान | -45°C+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष |
| झटका | आधा साइन तरंग, 40g/11ms, आघात दिशा 3-अक्ष, 6-दिशा |
| ईएसडी | संपर्क निर्वहनः 6 केवी वायु निर्वहनः 8 केवी |
| प्रमाणन | |
| पर्यावरण संरक्षण | ROHS2.0/REACH |
औद्योगिक अनुप्रयोग
iHA608W थर्मल मॉड्यूल का व्यापक रूप से रोग स्क्रीनिंग, पारंपरिक चीनी चिकित्सा फिजियोथेरेपी, स्वास्थ्य जांच, पुनर्वास आदि के क्षेत्र में उपयोग होने की उम्मीद है।वर्तमान और भविष्य में.
अनुकूलित सेवाएं
- उत्पाद अनुकूलन:उद्योग-विशिष्ट आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगरेशन को समायोजित करें और एल्गोरिदम अनुकूलित करें
- साइट पर तकनीकी सहायता और प्रशिक्षणःमुख्य ग्राहकों को सिस्टम सेटअप और परिचालन प्रशिक्षण प्रदान करना
- नए उत्पादों और बाजारों के लिए संयुक्त नवाचारःग्राहकों के साथ मिलकर अभिनव इन्फ्रारेड अनुप्रयोग समाधान विकसित करना
अक्सर पूछे जाने वाले प्रश्न
1सही इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन कैसे चुनें?
यह आपके उत्पादों की वास्तविक आवश्यकताओं और अनुप्रयोगों पर निर्भर करता है, और कीमत भी एक कारक है जिसे विचार करने की आवश्यकता है।आप कम संकल्प के साथ अवरक्त डिटेक्टर का चयन कर सकते हैं, जैसे 120x90, 256x192, 384x288। यदि आपको कुछ विशेष प्रयोजनों के लिए बहुत स्पष्ट छवि की आवश्यकता है, जैसे कि दूरस्थ निगरानी, तो आप 1280x1024 के उच्च रिज़ॉल्यूशन इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं।
2थर्मल इमेजिंग के लिए सही छद्म रंग का चयन कैसे करें?
- ग्रे सफेद छोटे तापमान अंतर के साथ लक्ष्य के लिए अधिक उपयुक्त है
- लाल और नीला उस दृश्य के लिए अधिक उपयुक्त है जहां समस्या बिंदुओं को खोजने की आवश्यकता है
- लोहे का लाल रंग बिजली उद्योग का मानक रंग पैलेट है
3उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?
- मानक लेंसउचित दूरी पर सामान्य लक्ष्यों को पूरा कर सकता है
- टेलीफोटो लेंसअपेक्षाकृत छोटे लक्ष्यों के लिए उपयुक्त है और इसे लंबी दूरी से देखने की आवश्यकता है
- चौड़ा कोण लेंसनिकट दूरी पर वस्तुओं के अधिक विवरण देखने के लिए बेहतर है
- मैक्रो लेंसनिकट दूरी पर बहुत छोटे लक्ष्य को देखने के लिए है, जैसे चिप सर्किट
