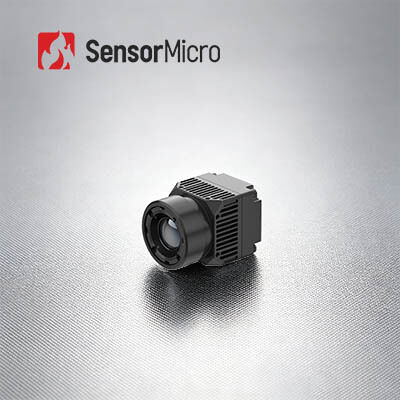

640x512 रेजोल्यूशन 8µm पिक्सेल पिच LWIR थर्मल मॉड्यूल मेडिकल इमेजिंग सिस्टम के लिए इन्फ्रारेड कैमरा

हमारा iHA608W ApexCore 640×512 8µm टॉप इन्फ्रारेड सेंसर को अपनाता है, जो विशेष रूप से गैर-संपर्क जैविक तापमान जांच के लिए उच्च सटीकता ±0.5°C के साथ बनाया गया है। मेडिकल इमेज एल्गोरिदम से लैस, यह तेज थर्मल इमेज उत्पन्न कर सकता है, सटीक तापमान वितरण दिखा सकता है और स्थिर तापमान डेटा प्रदान कर सकता है। 8µm छोटा पिक्सेल पूरे यूनिट को छोटा और साफ-सुथरा बनाता है। यह आसान और त्वरित एकीकरण के लिए टाइप-सी वीडियो इंटरफ़ेस और USB2.0 संचार पोर्ट के साथ आता है। ग्राहक इस मॉड्यूल को मेडिकल निदान, स्वास्थ्य स्क्रीनिंग, पशुधन तापमान परीक्षण और कई संबंधित उद्योगों में लागू कर सकते हैं।

• सटीक तापमान माप और उत्कृष्ट इमेजिंग
• उच्च परिशुद्धता ±0.5°C के साथ गैर-संपर्क जैविक तापमान माप के लिए कस्टम-डिज़ाइन किया गया
• तेज थर्मल इमेजिंग के लिए मेडिकल-ग्रेड लेंस और विशेष मेडिकल इमेज प्रोसेसिंग एल्गोरिदम के साथ मिलान किया गया
• लघु रूप कारक और आसान असेंबली
• अल्ट्रा-कॉम्पैक्ट बॉडी संरचना का एहसास करने के लिए 8µm ApexCore छोटे-पिक्सेल इन्फ्रारेड डिटेक्टर पर निर्मित
• 21×21×31.5 मिमी का कॉम्पैक्ट आयाम और 25±2 ग्राम का हल्का वजन, विभिन्न प्रकार के लघु उपकरणों के साथ संगत
• तेज एकीकरण और परेशानी मुक्त विकास
• मानकीकृत टाइप-सी और USB2.0 इंटरफ़ेस तेज सिस्टम एकीकरण का समर्थन करते हैं
• विंडोज, एंड्रॉइड और लिनक्स प्लेटफार्मों के लिए SDK संसाधन उपलब्ध हैं ताकि समग्र विकास बाधाओं को कम किया जा सके

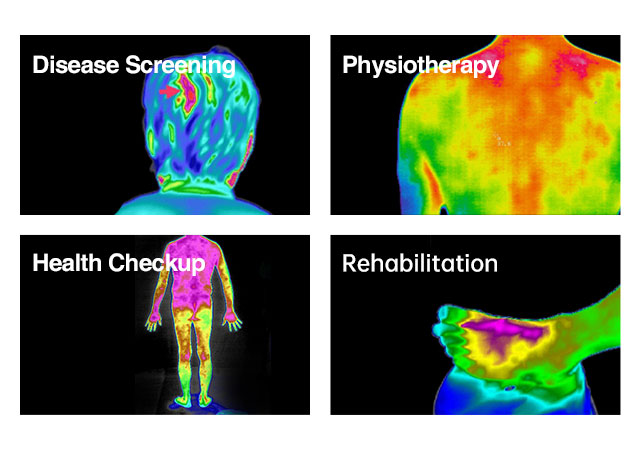

iHA608W थर्मल मॉड्यूल से वर्तमान और भविष्य में रोग स्क्रीनिंग, पारंपरिक चीनी चिकित्सा फिजियोथेरेपी, स्वास्थ्य जांच, पुनर्वास आदि के क्षेत्रों में व्यापक रूप से उपयोग किए जाने की उम्मीद है।

• उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
• इन्फ्रारेड उद्योग में विश्व-अग्रणी तकनीक
• विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध हैं
• विभिन्न प्रारूपों और पिक्सेल आकार में अनकूल्ड और कूल्ड आईआर डिटेक्टर दोनों
• तेज डिलीवरी सुनिश्चित करने के लिए वॉल्यूम उत्पादन
• लाखों डिटेक्टरों की वार्षिक उत्पादन क्षमता के साथ तीन उत्पादन लाइनें

धातु पैकेजिंग धातु ट्यूब शेल, थर्मोइलेक्ट्रिक कूलर (TEC) और स्तंभकार गेटर का उपयोग करती है। TEC कार्यशील तापमान को स्थिर करने में महत्वपूर्ण भूमिका निभाता है ताकि इन्फ्रारेड डिटेक्टर कमरे के तापमान पर काम करे, जिससे थर्मल इमेजिंग सेंसर की चरम वातावरण, जैसे भारी कोहरा, बारिश और बर्फ आदि के अनुकूल होने की क्षमता में सुधार होता है।

लेकिन नुकसान यह है कि लागत बहुत अधिक है, जो पूरे अनकूल्ड उत्पादों के उत्पादन की कुल लागत का 60% से अधिक है, और उत्पादन चक्र लंबा होता है। इस तरह की पैकेजिंग विधि उच्च-स्तरीय अनुप्रयोगों के लिए है।

सिरेमिक पैकेजिंग प्रक्रिया धातु पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है। धातु पैकेजिंग की तुलना में, पैक किए गए डिटेक्टर का आयतन और वजन काफी कम हो जाएगा। सिरेमिक पैकेजिंग के लिए, इसके रीडआउट सर्किट में स्व-समायोजित ऑपरेटिंग तापमान फ़ंक्शन होता है और इसे TEC स्थिरीकरण की आवश्यकता नहीं होती है।

वेफर-लेवल पैकेजिंग, जिसे वेफर-लेवल साइज पैकेजिंग के रूप में भी जाना जाता है, सेमीकंडक्टर उद्योग में उन्नत पैकेजिंग तकनीक का एक महत्वपूर्ण हिस्सा बन गया है। वेफर लेवल पैकेजिंग (WLP) पूरी MEMS वेफर पर सीधे उच्च वैक्यूम पैकेजिंग को पूरा करने की प्रक्रिया है, फिर एक एकल इन्फ्रारेड डिटेक्टर बनाने के लिए स्क्रibing और कटिंग की जाती है। यह आईआर डिटेक्टर वेफर पर डाइसिंग से पहले अधिकांश या सभी पैकेजिंग और परीक्षण प्रक्रियाओं को करता है। यह एक बेहतर चिप साइज पैकेज है जो छोटे आकार, हल्के वजन, पोर्टेबल, हैंडहेल्ड, कम कीमत और उच्च उत्पादन दक्षता की जरूरतों को पूरा करता है।
