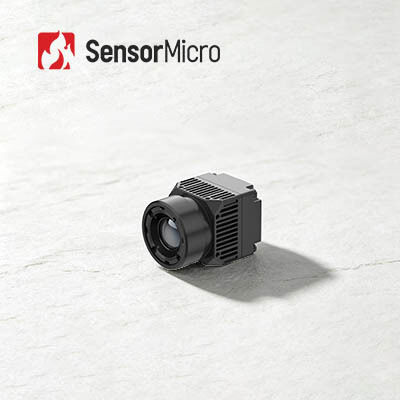

तेजी से एकीकरण 640x512 रिज़ॉल्यूशन थर्मल इमेजिंग कैमरा मॉड्यूल 8μm पिक्सेल पिच और स्वास्थ्य देखभाल के लिए ± 0.5 °C सटीकता के साथ

  • Fast Integration 640x512 Resolution Thermal Imaging Camera Module with 8μm Pixel Pitch and ±0.5°C Accuracy for Health Care
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन RoHS2.0; Reach
मॉडल संख्या iHA608W
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 640x512 बिजली की खपत 0.6 डब्ल्यू
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 8μm
विशिष्ट NETD ≤30mK फ्रेम रेट 25हर्ट्ज
प्रमुखता देना

17um थर्मल इमेजिंग कैमरा मॉड्यूल

,

थर्मल इमेजिंग कैमरा मॉड्यूल 384x288

,

फास्ट इंटीग्रेशन थर्मल कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
स्वास्थ्य सेवा के लिए त्वरित एकीकरण थर्मल इमेजिंग कैमरा मॉड्यूल 640x512 8μm
उत्पाद विवरण

iHA608W थर्मल इमेजिंग कैमरा मॉड्यूल ±0.5°C तक की सटीकता के साथ चिकित्सा-उन्मुख गैर-संपर्क तापमान माप के लिए ApexCore 640×512/8μm इन्फ्रारेड डिटेक्टर का उपयोग करता है। विशेष चिकित्सा थर्मल प्रोसेसिंग एल्गोरिदम की विशेषता के साथ, यह विस्तृत थर्मल छवियां और विश्वसनीय तापमान डेटा उत्पन्न करता है। 8-μm पिक्सेल डिज़ाइन के साथ कॉम्पैक्ट और हल्का, इसके कोर में मल्टी-प्लेटफ़ॉर्म एसडीके (SDK) सपोर्ट के साथ टाइप-सी वीडियो और USB2.0 इंटरफ़ेस शामिल हैं। यह चिकित्सा निदान, स्वास्थ्य जांच और पशुधन के तापमान माप के लिए आदर्श है।

मुख्य विशेषताएं
  • सटीक तापमान माप और स्पष्ट थर्मल इमेजिंग
    • ±0.5°C तक की सटीकता के साथ गैर-संपर्क शरीर तापमान माप
    • स्पष्ट थर्मल दृश्यों के लिए मेडिकल-ग्रेड लेंस और समर्पित एल्गोरिदम
  • हल्का और कॉम्पैक्ट एम्बेडेड कोर
    • लघु लेआउट के लिए 8-μm ApexCore इन्फ्रारेड डिटेक्टर
    • 21×21×31.5 मिमी आयाम, वजन 25±2 ग्राम
  • डेवलपर्स के लिए आसान एकीकरण
    • टाइप-सी + USB2.0 डुअल इंटरफेस
    • विंडोज़, एंड्रॉइड और लिनक्स के लिए एसडीके (SDK)
उत्पाद विनिर्देश
मॉडलiHA608W
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्रीVOx
रिज़ॉल्यूशन640×512
पिक्सेल आकार8μm
स्पेक्ट्रल रिस्पांस8μm ~ 14μm
विशिष्ट NETD≤30mK
इमेज प्रोसेसिंग
डिजिटल फ्रेम दर25Hz
स्टार्ट-अप समय≤6s
डिजिटल वीडियोRAW/YUV/TMP
इमेज एल्गोरिदमNUC/3DNR/DNS/DRC/EE
इमेज डिस्प्लेमेडिकल/स्यूडो कलर
पीसी सॉफ्टवेयर
कंप्यूटर सॉफ्टवेयरमॉड्यूल नियंत्रण और वीडियो प्रदर्शन
तापमान माप
ऑपरेटिंग तापमान10℃~+50℃
तापमान माप सीमा32℃~+42℃
तापमान माप सटीकता≤±0.5℃ (2 मिनट के वार्म-अप के बाद, परिवेशी 23±3°C, लक्ष्य 32-42°C)
माप दूरी0.5m-5 m; SDK के माध्यम से बहु-दूरी तापमान माप का समर्थन करता है
एसडीके (SDK)विंडोज़/एंड्रॉइड/लिनक्स एसडीके का समर्थन, वीडियो स्ट्रीम विश्लेषण, मॉड्यूल नियंत्रण, व्यापक सरणी तापमान माप, तापमान इमेजिंग, तापमान विंडो सेटिंग, एकाधिक एकीकरण को सक्षम करता है
इलेक्ट्रिकल
मानक बाहरी इंटरफ़ेसUSB(TYPE-C)
संचार इंटरफ़ेसUSB
डिजिटल वीडियो इंटरफ़ेसUSB2.0
आपूर्ति वोल्टेज5V±0.5
विशिष्ट बिजली खपत0.6W
ऑप्टिकल लेंस
फ़ोकस लंबाई4mm
लेंस का प्रकारफिक्स्ड फोकस एथर्मल
F/#1
FOV(H×V)69.2°×55.4°
मैकेनिकल
आकार (लेंस सहित)21mm×21mm×31.5mm (4mm लेंस सहित)
वजन (लेंस सहित)25g±2 (4mm लेंस सहित)
पर्यावरणीय अनुकूलता
ऑपरेटिंग तापमान-10℃~+50℃
भंडारण तापमान-45℃~+85℃
आर्द्रता5%~95%, गैर-संघनक
कंपन5.35grms, यादृच्छिक कंपन, 3-अक्ष
प्रभाव (इम्पैक्ट)हाफ साइन वेव, 40g/11ms, प्रभाव दिशा, 3 अक्ष, 6 दिशाएं
ईएसडी (ESD)6kV संपर्क निर्वहन; 8kV वायु निर्वहन
प्रमाणन
पर्यावरण प्रमाणनROHS2.0/REACH
औद्योगिक अनुप्रयोग

iHA608W थर्मल मॉड्यूल का व्यापक रूप से रोग जांच, पारंपरिक चीनी चिकित्सा फिजियोथेरेपी, स्वास्थ्य जांच, पुनर्वास और संबंधित स्वास्थ्य सेवा अनुप्रयोगों के क्षेत्रों में उपयोग किए जाने की उम्मीद है।

iHA608W Thermal Imaging Camera Module for healthcare applications
उत्पाद पोर्टफोलियो के लाभ
  • विविध उत्पाद पोर्टफोलियो:विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला।
  • समृद्ध उत्पाद विविधता:एकाधिक सरणी रिज़ॉल्यूशन, पिक्सेल आकार, वेवबैंड और लेंस विकल्पों के संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
  • उत्कृष्ट प्रदर्शन:स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता—पर्यावरणीय चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करने के लिए डिज़ाइन किया गया।
  • आसान एकीकरण:एकाधिक इंटरफ़ेस विकल्प एकीकरण को सरल बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास को सक्षम करते हैं।
अक्सर पूछे जाने वाले प्रश्न
1. मेटल पैकेजिंग इन्फ्रारेड डिटेक्टर के बारे में

मेटल पैकेजिंग में मेटल ट्यूब शेल, थर्मोइलेक्ट्रिक कूलर (TEC) और कॉलमर गेटर का उपयोग किया जाता है। TEC काम करने के तापमान को स्थिर करने में महत्वपूर्ण भूमिका निभाता है ताकि इन्फ्रारेड डिटेक्टर कमरे के तापमान पर काम करे, जिससे घने कोहरे, बारिश और बर्फ जैसे चरम वातावरण के अनुकूल होने की थर्मल इमेजिंग सेंसर की क्षमता में सुधार होता है।

इसका नुकसान यह है कि इसकी लागत बहुत अधिक है, जो पूरे अनकूल्ड उत्पादों के उत्पादन की कुल लागत का 60% से अधिक है, और इसके कारण उत्पादन चक्र लंबा हो जाता है। यह पैकेजिंग विधि उच्च-स्तरीय अनुप्रयोगों के लिए डिज़ाइन की गई है।

2. सिरेमिक पैकेजिंग इन्फ्रारेड डिटेक्टर के बारे में

सिरेमिक पैकेजिंग प्रक्रिया मेटल पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है। मेटल पैकेजिंग की तुलना में, पैकेज्ड डिटेक्टर का आकार और वजन काफी कम हो जाता है। सिरेमिक पैकेजिंग के लिए, इसके रीडआउट सर्किट में सेल्फ-एडजस्टिंग ऑपरेटिंग तापमान फ़ंक्शन होता है और इसे TEC स्थिरीकरण की आवश्यकता नहीं होती है।

3. वेफर लेवल पैकेजिंग

वेफर-लेवल पैकेजिंग, जिसे वेफर-लेवल साइज पैकेजिंग भी कहा जाता है, सेमीकंडक्टर उद्योग में उन्नत पैकेजिंग तकनीक का एक महत्वपूर्ण हिस्सा बन गया है। वेफर लेवल पैकेजिंग (WLP) पूरे MEMS वेफर पर सीधे उच्च वैक्यूम पैकेजिंग को पूरा करने, फिर एक एकल इन्फ्रारेड डिटेक्टर बनाने के लिए स्क्रिबिंग और कटिंग करने की प्रक्रिया है। यह डाइसिंग से पहले सीधे आईआर डिटेक्टर वेफर पर अधिकांश या सभी पैकेजिंग और परीक्षण प्रक्रियाओं को पूरा करता है।

यह एक उन्नत चिप साइज पैकेज है जो छोटे आकार, हल्के वजन, पोर्टेबल, हैंडहेल्ड, कम कीमत और उच्च उत्पादन क्षमता की आवश्यकताओं को पूरा करता है।
