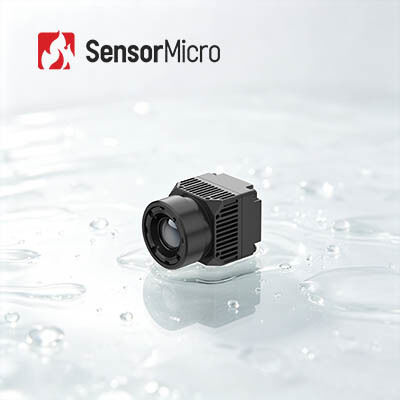

मेडिकल थर्मल इमेज स्क्रीनिंग के लिए 640x512 रिज़ॉल्यूशन और 8μm पिक्सेल पिच के साथ LWIR अनकूल्ड थर्मल मॉड्यूल

  • LWIR Uncooled Thermal Module with 640x512 Resolution and 8μm Pixel Pitch for Medical Thermal Image Screening
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन RoHS2.0; Reach
मॉडल संख्या iHA608W
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 640x512 बिजली की खपत 0.6 डब्ल्यू
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 8μm
विशिष्ट NETD ≤30mK फ्रेम रेट 25हर्ट्ज
प्रमुखता देना

मेडिकल एलडब्ल्यूआईआर अनकूल्ड थर्मल मॉड्यूल

,

अनकूल्ड थर्मल मॉड्यूल 384x288

,

17um थर्मल इमेज कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
मेडिकल थर्मल इमेज स्क्रीनिंग के लिए LWIR अनकूल्ड थर्मल मॉड्यूल 640x512 8μm
मेडिकल थर्मल इमेज स्क्रीनिंग के लिए LWIR अनकूल्ड थर्मल मॉड्यूल 640x512 8 μm
उत्पाद विवरण
चिकित्सीय तापमान मापने के लिए उच्च-प्रदर्शन वाले अनकूल्ड इन्फ्रारेड कैमरा कोर की तलाश कर रहे हैं? iHA608W में ApexCore 640×512 8μm इन्फ्रारेड डिटेक्टर का उपयोग किया गया है, जिसे ±0.5-डिग्री मापन सटीकता के साथ गैर-संपर्क शरीर तापमान मापन के लिए विशेष रूप से निर्मित किया गया है। कस्टम मेडिकल इमेज प्रोसेसिंग एल्गोरिदम बारीक थर्मल विज़ुअल्स प्रस्तुत करते हैं, जो तापमान वितरण को सटीक रूप से मैप करते हैं और स्थिर तापमान मापन डेटा आउटपुट करते हैं। इसका 8-μm पिक्सेल आकार इसके समग्र आकार और वजन को कम करता है। टाइप-सी वीडियो और USB2.0 संचार पोर्ट से सुसज्जित, यह थर्मल कोर निर्बाध एकीकरण का समर्थन करता है। इसके सामान्य उपयोग के मामलों में मेडिकल डायग्नोस्टिक उपकरण, सार्वजनिक स्वास्थ्य स्क्रीनिंग स्टेशन और पशुधन के शरीर के तापमान का निरीक्षण शामिल हैं।
मुख्य विशेषताएं
  • उच्च-सटीक तापमान मापन और विशद थर्मल इमेजिंग
    • गैर-संपर्क मानव तापमान का पता लगाने के लिए विशेष रूप से इंजीनियर किया गया, ±0.5°C तक सटीकता
    • स्पष्ट थर्मल छवियों के लिए विशेष मेडिकल एल्गोरिदम के साथ मेडिकल-ग्रेड ऑप्टिकल लेंस
  • छोटे आकार का हल्का एम्बेडेड थर्मल कोर
    • ApexCore 8μm इन्फ्रारेड सेंसर लघु यांत्रिक डिज़ाइन को सक्षम बनाता है
    • आकार 21×21×31.5 मिमी, वजन 25±2 ग्राम, मिनी मेडिकल उपकरणों के अंदर आसानी से फिट होने योग्य
  • उपयोगकर्ता के अनुकूल एकीकरण और बहु-प्लेटफ़ॉर्म SDK
    • सिस्टम परिनियोजन को गति देने के लिए उपयोग के लिए तैयार टाइप-सी और USB 2.0 इंटरफेस
    • पूर्ण SDK समर्थन: Windows, Android, Linux, जो इंजीनियरिंग विकास की कठिनाई को कम करता है
उत्पाद विनिर्देश
मॉडल iHA608W
IR डिटेक्टर संकेतक
संवेदनशील सामग्री VOx
रिज़ॉल्यूशन 640×512
पिक्सेल आकार 8μm
स्पेक्ट्रल प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK
इमेज प्रोसेसिंग
डिजिटल फ्रेम दर 25Hz
स्टार्ट-अप समय ≤6s
डिजिटल वीडियो RAW/YUV/TMP
इमेज एल्गोरिदम NUC/3DNR/DNS/DRC/EE
इमेज डिस्प्ले मेडिकल/स्यूडो कलर
PC सॉफ्टवेयर
कंप्यूटर सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो डिस्प्ले
तापमान मापन
ऑपरेटिंग तापमान 10℃~+50℃
तापमान मापन सीमा 32℃~+42℃
तापमान मापन सटीकता ≤±0.5℃ (2 मिनट के वार्म-अप के बाद, परिवेश 23±3°C, लक्ष्य 32-42°C)
मापन दूरी 0.5 मीटर - 5 मीटर; SDK के माध्यम से बहु-दूरी तापमान मापन का समर्थन करता है
SDK Windows/Android/Linux SDK का समर्थन, वीडियो स्ट्रीम विश्लेषण, मॉड्यूल नियंत्रण, व्यापक सरणी तापमान मापन, तापमान इमेजिंग, तापमान विंडो सेटिंग, मल्टीपल इंटीग्रेशन की सुविधा
विद्युत
मानक बाहरी इंटरफ़ेस USB (TYPE-C)
संचार इंटरफ़ेस USB
डिजिटल वीडियो इंटरफ़ेस USB2.0
आपूर्ति वोल्टेज 5V±0.5
विशिष्ट बिजली की खपत 0.6W
ऑप्टिकल लेंस
फ़ोकस दूरी 4 मिमी
लेंस का प्रकार फिक्स्ड फोकस एथर्मल
F/# 1
FOV (H×V) 69.2°×55.4°
यांत्रिक
आकार (लेंस सहित) 21 मिमी × 21 मिमी × 31.5 मिमी (4 मिमी लेंस सहित)
वजन (लेंस सहित) 25 ग्राम ± 2 (4 मिमी लेंस सहित)
पर्यावरणीय अनुकूलता
ऑपरेटिंग तापमान -10℃~+50℃
भंडारण तापमान -45℃~+85℃
आर्द्रता 5%~95%, गैर-संघनक
कंपन 5.35grms, रैंडम कंपन, 3-अक्ष
प्रभाव (इम्पैक्ट) हाफ साइन वेव, 40g/11ms, प्रभाव दिशा, 3 अक्ष, 6 दिशा
ESD 6kV संपर्क निर्वहन; 8kV वायु निर्वहन
प्रमाणन
पर्यावरण प्रमाणन ROHS2.0/REACH
औद्योगिक अनुप्रयोग
iHA608W थर्मल मॉड्यूल का उपयोग वर्तमान और भविष्य में रोग स्क्रीनिंग, पारंपरिक चीनी चिकित्सा फिजियोथेरेपी, स्वास्थ्य जांच, पुनर्वास आदि के क्षेत्रों में व्यापक रूप से किए जाने की उम्मीद है।
हमारे लाभ
  • विविध उत्पाद पोर्टफोलियो
  • गहरी तकनीकी विशेषज्ञता
  • सख्त विश्वसनीयता सत्यापन गुणवत्ता आश्वासन सुनिश्चित करता है
  • इन्फ्रारेड सेंसिंग में नवाचार और व्यावहारिक कार्यान्वयन पर केंद्रित
  • पेशेवर तकनीकी सहायता और संयुक्त विकास सेवाएं
अक्सर पूछे जाने वाले प्रश्न (FAQs)
1. अनकूल्ड और कूल्ड IR डिटेक्टरों में क्या अंतर है?
वर्तमान में बाजार में दो प्रकार के इन्फ्रारेड थर्मल इमेजिंग सेंसर उपलब्ध हैं, कूल्ड और अनकूल्ड।

अनकूल्ड IR डिटेक्टर परिवेश के तापमान पर काम करता है। यह सेमी-कंडक्टर उद्योग पर आधारित है और इसलिए आमतौर पर छोटे आकार और कम लागत के साथ बड़ी मात्रा में इसका निर्माण किया जा सकता है। अनकूल्ड IR डिटेक्टरों का व्यापक रूप से पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों में उपयोग किया जाता है।

कूल्ड IR डिटेक्टरों को एक ऐसी इकाई में पैक किया जाता है जो उन्हें अत्यधिक कम तापमान पर रखती है, जिसके लिए क्रायो कूलर की आवश्यकता होती है। वे अनकूल्ड सेंसरों की तुलना में काफी बड़े, अधिक महंगे और कम विश्वसनीय होते हैं, जिसका मुख्य कारण उनके लिए आवश्यक जटिल शीतलन प्रणाली है। हालाँकि, कूल्ड सिस्टम अविश्वसनीय रूप से संवेदनशील होते हैं और आमतौर पर लंबी दूरी के मिशन को प्राप्त करने के लिए लंबी फोकल लंबाई वाले ऑप्टिक्स के साथ काम करते हैं।
2. वेफर लेवल पैकेजिंग इन्फ्रारेड डिटेक्टर के बारे में
वेफर-लेवल पैकेजिंग, जिसे वेफर-लेवल साइज़ पैकेजिंग के रूप में भी जाना जाता है, सेमीकंडक्टर उद्योग में उन्नत पैकेजिंग तकनीक का एक महत्वपूर्ण हिस्सा बन गया है। वेफर लेवल पैकेजिंग (WLP) सीधे पूरे MEMS वेफर पर उच्च वैक्यूम पैकेजिंग को पूरा करने, फिर एक सिंगल इन्फ्रारेड डिटेक्टर बनाने के लिए स्क्राइबिंग और कटिंग की प्रक्रिया है। यह डाइसिंग से पहले सीधे IR डिटेक्टर वेफर पर अधिकांश या सभी पैकेजिंग और परीक्षण प्रक्रियाओं को निष्पादित करता है।

यह एक उन्नत चिप आकार का पैकेज है जो छोटे आकार, हल्के वजन, पोर्टेबल, हैंडहेल्ड, कम कीमत और उच्च उत्पादन क्षमता की जरूरतों को पूरा करता है।
