xसमारोह | गैस रिसाव का पता लगाना | क्रायो कूलर | आरएस058/आरएस058आई |
---|---|---|---|
डिटेक्टर संकल्प | 320x256 | पिक्सेल आकार | 30μm |
एनईटीडी | 10एमके (एफ1.5) | वर्णक्रमीय श्रेणी | 3.2 ± 0.1 ~ 3.5 ± 0.1μm |
हाई लाइट | MWIR थर्मल मॉड्यूल 320x256,कूल्ड MWIR थर्मल मॉड्यूल,गैस इमेजिंग MWIR मॉड्यूल |

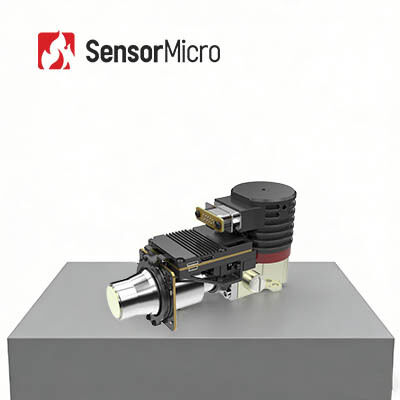

320x256 30μM MWIR कूल्ड ऑप्टिकल गैस इमेजिंग थर्मल मॉड्यूल गैस लीक को देखने के लिए
EYAS330G कूल्ड AD मॉड्यूल C330M-G कूल्ड इन्फ्रारेड डिटेक्टर के आधार पर विकसित किया गया है और उच्च प्रदर्शन सिग्नल प्रोसेसिंग सर्किट से लैस है।यह उन ग्राहकों के लिए एक त्वरक है, जिन्हें तेज ऑप्टिकल गैस इमेजिंग सिस्टम इंटीग्रेशन शुरू करने में कठिनाई होती है।इन्फ्रारेड तकनीक का उपयोग करके, पेट्रोकेमिकल उद्यमों के उत्पादन, परिवहन और प्रसंस्करण में सुरक्षा सुनिश्चित करने के लिए अदृश्य वाष्पशील कार्बनिक यौगिकों (वीओसी) के रिसाव का जल्दी और प्रभावी ढंग से पता लगाया जा सकता है।
विकास चक्र को छोटा करें
• एनालॉग सिग्नल को डिजिटल सिग्नल में बदलने के लिए उच्च-प्रदर्शन सिग्नल प्रोसेसिंग सर्किट अपनाएं
• विस्फोट प्रूफ प्रमाणीकरण के लिए 12V बिजली की आपूर्ति का समर्थन करें
आसान और तेज़ एकीकरण
• कैमरालिंक इंटरफ़ेस आउटपुट 16-बिट रॉ डेटा, सीरियल पोर्ट नियंत्रण
• एकीकृत संरचना जिसमें डिटेक्टर के साथ संगत आयाम है
नमूना | EYAS330G | EYAS330G2 |
प्रदर्शन | ||
संकल्प | 320×256 | |
पिक्सेल आकार | 30μm | |
क्रायोकूलर | RS058 | RS058I |
वर्णक्रमीय श्रेणी | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm | |
ठंडा करने का समय (25 ℃) | ≤6min30s | ≤7min |
ठेठ NETD | 10एमके (एफ1.5) | |
काम प्रणाली | ||
फ्रेम रेट | 1 ~ 200 हर्ट्ज (एडजस्टेबल) | |
काम प्रणाली | स्नैपशॉट;आईटीआर एकता मोड;विंडोज मोड;विरोधी प्रस्फुटन | |
विद्युत निर्दिष्टीकरण | ||
मानक बाहरी इंटरफ़ेस | क्यूएसएच 60 पिन | |
डिजिटल वीडियो | कैमरलिंक आउटपुट: 16 बिट कच्चा डेटा | |
बाहरी सिंक | CC1: INT फ़्रेम बाहरी सिंक CC2: एमसी बाहरी सिंक |
|
संचार | कैमरालिंक सीरियल पोर्ट: TFG+/-, TC+/-, 9600bps | |
बिजली की आपूर्ति | चैनल 1 इमेजिंग पैनल: 5V चैनल 1 क्रायोकूलर: 24V |
चैनल 1 इमेजिंग पैनल: 5V चैनल 1 क्रायोकूलर: 12 वी |
स्थिर बिजली की खपत | 7 डब्ल्यू | |
आकार (मिमी) | 142×58.5×71 | |
वज़न | ≤680 ग्राम | |
वर्किंग टेम्परेचर | -40 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस |
EYAS330G कूल्ड AD मॉड्यूल का उपयोग अदृश्य VOCs (वाष्पशील कार्बनिक यौगिकों) को देखने और गैस रिसाव का पता लगाने के लिए किया जाता है जैसे: मीथेन, इथेन, प्रोपेन, ब्यूटेन, पेंटेन, हेक्सेन, हेप्टेन, ऑक्टेन, एथिलीन, प्रोपलीन, आइसोप्रीन, मेथनॉल, इथेनॉल, ब्यूटेनोन, बेंजीन, टोल्यूनि, ज़ाइलीन, एथिलबेंजीन आदि।
1. ऑप्टिकल गैस इमेजिंग के लाभ
समय की बचत और कुशल: बड़े पैमाने पर वास्तविक समय का पता लगाने, तेजी से रिसाव स्थान का समर्थन, उत्पादन में बाधा डालने की कोई आवश्यकता नहीं है।
लंबी दूरी का पता लगाना: खतरनाक और जटिल क्षेत्रों से दूर, गैर-संपर्क गैर-विनाशकारी परीक्षण, अतिरिक्त विकिरण स्रोत के बिना
विश्लेषण करने में आसान: सहज इमेजिंग, तत्काल भंडारण, सुविधाजनक विश्लेषण
मल्टी-फ़ंक्शन निरीक्षण: उत्कृष्ट रिमोट तापमान माप फ़ंक्शन के साथ विभिन्न प्रकार की गैसों का पता लगाया जा सकता है
2. ऑप्टिकल गैस इमेजिंग का कार्य सिद्धांत
ऑप्टिकल गैस इमेजिंग एक तरह की इन्फ्रारेड तकनीक है जो अदृश्य औद्योगिक गैसों को देख सकती है।
विशिष्ट तरंग दैर्ध्य पर अवरक्त विकिरण को अवशोषित करने के बाद, गैस और पृष्ठभूमि के बीच अवरक्त विकिरण अंतर पैदा होगा।
बिल्ट-इन नैरोबैंड फिल्टर के साथ गैस रिसाव का पता लगाने वाला इन्फ्रारेड डिटेक्टर केवल गैस इंफ्रारेड अवशोषण शिखर के पास इन्फ्रारेड बैंड प्राप्त करता है, और गैस और पृष्ठभूमि के बीच विकिरण अंतर के माध्यम से गैस को दृश्य अवरक्त छवियों में परिवर्तित कर सकता है।
