1280×1024 रिज़ॉल्यूशन 8μm पिक्सेल आकार 30mK NETD अनकूल्ड थर्मल इमेजिंग कैमरा मॉड्यूल उच्च परिभाषा

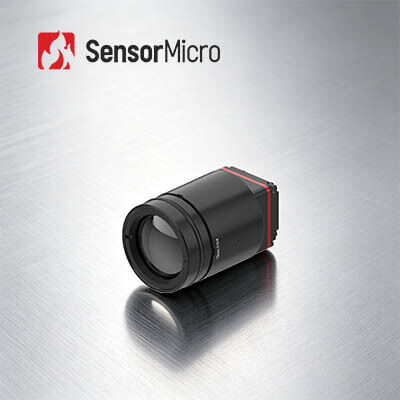

  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल1208
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 1280x1024 / 8μm कैमरा लेंस एकाधिक उपलब्ध
छवि एल्गोरिथ्म एनयूसी/3डीएनआर/डीएनएस/डीआरसी/ईई नेटडी ≤30mK
वर्णक्रमीय श्रेणी 8~14μm एलडब्ल्यू डिजिटल वीडियो इंटरफ़ेस MIPI-सीएसआई
प्रमुखता देना

इन्फ्रारेड कैमरा मॉड्यूल 640x512

,

यूएवी पेलोड इन्फ्रारेड कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
1280×1024 / 8μm Uncooled Thermal Imaging Camera Module उच्च परिभाषा
उत्पाद का अवलोकन

We are pleased to recommend our iTL1208 thermal imaging module, the iTL1208 8μm मेगापिक्सल इन्फ्रारेड कैमरा कोर,specially designed for global buyers focusing on low SWaP and high-cost-performance thermal components विशेष रूप से वैश्विक खरीदारों के लिए बनाया गया है जो कम SWaP और उच्च लागत वाले थर्मल घटकों पर ध्यान केंद्रित करते हैं. यह कॉम्पैक्ट मॉड्यूल 22.6×22.6×34.5mm overall size and 35.7g net weight with a standard 12mm lens features, making it highly adaptable for overseas mainstream handheld and mobile end products. यह मॉड्यूल एक मानक 12mm लेंस के साथ 22.6×22.6×34.5mm समग्र आकार और 35.7g शुद्ध वजन के साथ आता है, जिससे यह विदेशी मुख्यधारा के हैंडहेल्ड और मोबाइल एंड उत्पादों के लिए अत्यधिक अनुकूलन योग्य हो जाता है।

It delivers outstanding thermal sensitivity with 30mK NETD and sharp 1280×1024 HD thermal images aided by built-in image tuning algorithms. सभी मानक औद्योगिक इंटरफेस आरक्षित हैंः MIPI CSI,दोहरी RAW/YUV डेटा आउटपुटWe support sample testing, small-batch trial orders and full cross-border technical guidance for your local product assembly and market launch. हम आपके स्थानीय उत्पाद असेंबली और बाजार लॉन्च के लिए नमूना परीक्षण, छोटे बैच परीक्षण आदेश और पूर्ण क्रॉस-बॉर्डर तकनीकी मार्गदर्शन का समर्थन करते हैं।

मुख्य विशेषताएं
  • बेहद हल्का डिजाइन
    22.6×22.6×34.5 मिमी का कॉम्पैक्ट आकार और 35.7 ग्राम का वजन (12 मिमी लेंस सहित)
    अपनी श्रेणी में उच्चतम स्तर के एकीकरण के बीच
  • उच्च संवेदनशीलता, सटीक पता लगाने
    1280×1024 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-छोटे पिक्सेल आकार, ठीक विवरण और स्पष्ट चित्र प्रदान करता है
    विशिष्ट NETD ≤ 30mK, सूक्ष्म तापमान अंतरों का विश्वसनीय पता लगाने में सक्षम
  • सरलीकृत विकास, तेजी से एकीकरण
    विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं
    MIPI CSI छवि आउटपुट इंटरफ़ेस का समर्थन करता है
    सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ RAW और YUV छवि डेटा आउटपुट
उत्पाद विनिर्देश
मॉडल आईटीएल1208
आईआर डिटेक्टर सूचक संवेदनशील सामग्रीः VOx
संकल्पः 1280×1024
पिक्सेल आकारः 8μm
स्पेक्ट्रल प्रतिक्रियाः 8μm ~ 14μm
विशिष्ट NETD: ≤30mK
छवि प्रसंस्करण डिजिटल फ्रेम दरः 25/30 हर्ट्ज
प्रारंभ समयः ≤6 सेकंड
डिजिटल वीडियो: RAW/YUV
छवि एल्गोरिथ्मः NUC/3DNR/DNS/DRC/EE
छवि प्रदर्शनः 10 प्रकार (सफेद गर्म/लावा/आयरन लाल/गर्म लोहा/चिकित्सा/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो डिस्प्ले
विद्युत मानक बाहरी इंटरफ़ेसः 34Pin_Connector इंटरफ़ेसः BP04SD-34-0065-R0
संचार इंटरफ़ेस: TTL-232/I2C
डिजिटल वीडियो इंटरफ़ेस: MIPI-CSI
आपूर्ति वोल्टेजः 4.5-5.5V
सामान्य बिजली की खपतः 1W
मैकेनिकल आकार (लेंस सहित):
• 5 मिमी लेंस के साथः 22.6mm × 22.6mm × 50mm (लेंस बाहरी व्यास Φ37mm)
• 10 मिमी लेंस के साथः 22.6 मिमी × 22.6 मिमी × 45.3 मिमी (लेंस बाहरी व्यास Φ33 मिमी)
• 12 मिमी लेंस के साथः 22.6mm × 22.6mm × 34.5mm (लेंस बाहरी व्यास Φ26.6mm)
• 17 मिमी लेंस के साथः 22.6 मिमी × 22.6 मिमी × 35.4 मिमी (लेंस बाहरी व्यास Φ27 मिमी)
• 25 मिमी लेंस के साथः 22.6 मिमी × 22.6 मिमी × 44.2 मिमी (लेंस बाहरी व्यास Φ33 मिमी)
• 35 मिमी लेंस के साथः 22.6mm × 22.6mm × 50.9mm (लेंस बाहरी व्यास Φ43.2mm)

वजन (लेंस सहित):
• 85.5±4.5g (5 मिमी लेंस के साथ)
• 70.5±3.6 ग्राम (10 मिमी लेंस के साथ)
• 35.7±2g (12 मिमी लेंस के साथ)
• 40.7±2.1g (17 मिमी लेंस के साथ)
• 71.0±3.6g (25 मिमी लेंस के साथ)
• 110±5.5 ग्राम (35 मिमी लेंस के साथ)
पर्यावरण के अनुकूल ऑपरेटिंग तापमानः -40°C~+70°C
भंडारण तापमानः -45°C~+85°C
आर्द्रताः 5%~95%, नॉन कंडेनसिंग
कंपन: 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव: आधा साइनस तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार
प्रमाणन: ROHS2.0/REACH
ऑप्टिकल लेंसः फिक्स्ड फोकस एथर्मलः 5/10/12/17/25/35 मिमी
औद्योगिक अनुप्रयोग
  • वन अग्निशमन
  • शक्ति रखरखाव
  • सौर ऊर्जा निरीक्षण
  • सुरक्षा निगरानी
  • पहनने योग्य उपकरण
  • पोर्टेबल उपकरण
उत्पाद के फायदे
  • विविध उत्पाद पोर्टफोलियो
    विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला।
  • उत्पाद की विविधता
    कई एरे रिज़ॉल्यूशन, पिक्सेल आकार, तरंग बैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
  • उत्कृष्ट प्रदर्शन
    स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता ऎसे डिजाइन किए गए हैं जो पर्यावरण की चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करते हैं।
  • आसान एकीकरण
    कई इंटरफेस विकल्प एकीकरण को सरल बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास की अनुमति देते हैं।
अक्सर पूछे जाने वाले प्रश्न
डीआरआई रेंज क्या है?
यह दूरी को मापने का एक साधन है जिस पर एक अवरक्त डिटेक्टर विशिष्ट लक्ष्य की छवि का उत्पादन कर सकता है और इसे डिटेक्शन रेंज, मान्यता रेंज, पहचान रेंज में विभाजित किया जा सकता है।

D (Detection): ability to distinguish an object from the background (डिटेक्शन): पृष्ठभूमि से किसी वस्तु को अलग करने की क्षमता
R (Recognition): ability to classify the object class (जानवर, मानव, वाहन, नाव...)
I (Identification): ability to describe the object in details (एक आदमी के साथ एक टोपी, एक हिरण, एक जीप...)

जॉनसन के मानदंडों के अनुसार, जब डीआरआई दूरी पर दिखाई देने वाले लक्ष्य विवरण की संभावना 50% होती है, तो लक्ष्य के न्यूनतम संख्या रेखा जोड़े 1:3:6 (या 1:4:8), और संबंधित पिक्सेल की न्यूनतम संख्या 2 हैः612 (या 2:816) ।

मान लें कि लक्ष्य व्यास H है, फोकल दूरी f है, पिक्सेल आकार d है, और लाइन जोड़े की संख्या n है, तो दृश्य दूरी L = H × f / ((2n × d)
