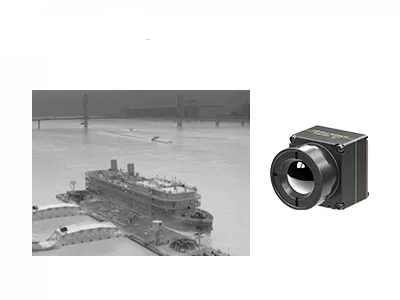

यूएवी पेलोड के लिए बिना ठंडा किया हुआ इन्फ्रारेड कैमरा मॉड्यूल 640x512 17μM

640x512 / 17μm अनकूल्ड थर्मल इमेजिंग कैमरा मॉड्यूल आउटडोर, पशु अवलोकन के लिए

PLUG617 ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित PLUG सीरीज़ के अनकूल्ड थर्मल कैमरा सेंसर मॉड्यूल में से एक है।

640x512 / 17µm अनकूल्ड थर्मल कैमरा सेंसर, ऑप्टिकल घटकों की पूरी श्रृंखला, सिग्नल प्रोसेसिंग सर्किट और अद्वितीय इमेज प्रोसेसिंग एल्गोरिदम से मिलकर बना, PLUG617 LWIR कैमरा मॉड्यूल स्पष्ट छवि और बेहतर प्रदर्शन प्रदान करता है।

प्लग सीरीज अनकूल्ड इन्फ्रारेड मॉड्यूल विशेष रूप से विभिन्न व्यक्तिगत अवलोकन आवश्यकताओं के लिए विकसित किए गए हैं, जो विशिष्ट एकीकरण आवश्यकताओं को पूरा करने के लिए विभिन्न मानक औद्योगिक इंटरफेस और इन्फ्रारेड लेंस विकल्प प्रदान करते हैं।कई अनुप्रयोगों के लिए कुछ पेशेवर थर्मल इमेजिंग समाधान लागू किए गए हैं।

- NETD <30mk, उच्च संवेदनशीलता
- स्थिर प्रदर्शन
- आसान एकीकरण और प्लग-इन
- स्पष्ट छवि गुणवत्ता और विवरण
- मजबूत पर्यावरण अनुकूलनशीलता

PLUG617 थर्मल इमेजर मॉड्यूल का व्यापक रूप से सुरक्षा और निगरानी, ​​​​आउटडोर, कानून प्रवर्तन बचाव, अग्निशमन और बचाव, ADAS, UAV पेलोड आदि में उपयोग किया जाता है।

1. डीआरआई रेंज क्या है?

यह उस दूरी को मापने का एक साधन है जिस पर एक इन्फ्रारेड डिटेक्टर विशिष्ट लक्ष्य की छवि उत्पन्न कर सकता है और इसे डिटेक्शन रेंज, रिकग्निशन रेंज, आइडेंटिफिकेशन रेंज में विभाजित किया जा सकता है।

डी (डिटेक्शन): किसी वस्तु को पृष्ठभूमि से अलग करने की क्षमता
आर (मान्यता): वस्तु वर्ग (पशु, मानव, वाहन, नाव ...) को वर्गीकृत करने की क्षमता
I (पहचान): विवरण में वस्तु का वर्णन करने की क्षमता (एक टोपी, एक हिरण, एक जीप के साथ एक आदमी ...)

जॉनसन के मानदंड के अनुसार, जब डीआरआई दूरी पर दिखाई देने वाले लक्ष्य विवरण की संभावना 50% होती है, तो लक्ष्य की न्यूनतम संख्या रेखा जोड़े 1:3:6 (या 1:4:8) होती है, और संबंधित पिक्सेल की न्यूनतम संख्या 2:6:12 (या 2:8:16) है।

यह मानते हुए कि लक्ष्य व्यास एच है, फोकल लम्बाई एफ है, पिक्सेल आकार डी है, और लाइन जोड़े की संख्या एन है, फिर दृश्य दूरी एल = एच × एफ / (2 एन × डी)
