उच्च संवेदनशीलता LWIR थर्मल कैमरा कोर अनकूल्ड NETD 30mk 8~14μm

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या प्लग417आर
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 400x300 / 17μm फ्रेम रेट 25Hz/30Hz/50Hz/60Hz
एनईटीडी <30एमके वर्णक्रमीय श्रेणी 8 ~ 14μm
आकार 44.5x44.5x33.6 मिमी वज़न ≤77 ग्रा
हाई लाइट

NETD 30mk थर्मल कैमरा कोर

,

14um अनकूल्ड थर्मल कैमरा कोर

एक संदेश छोड़ें
उत्पाद विवरण

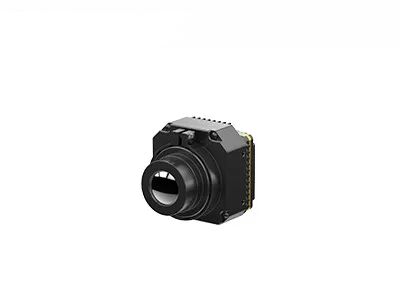

PLUG417R बिना ठंडा किया हुआ थर्मल मॉड्यूल



LWIR 400x300 / 17μm अनकूल्ड थर्मल इमेजिंग कैमरा कोर औद्योगिक थर्मोग्राफी के साथ



उत्पाद वर्णन



PLUG417R थर्मल कैमरा कोर औद्योगिक या शरीर के तापमान माप के लिए -20 ℃ ~ 150 ℃ से माप सीमा के साथ एक वैकल्पिक तापमान माप फ़ंक्शन के साथ 400x300 / 17μm अनकूल्ड LWIR इन्फ्रारेड डिटेक्टर का उपयोग करता है।यह इन्फ्रारेड थर्मल मॉड्यूल न केवल आपके आस-पास के तापमान के मान को माप सकता है बल्कि थर्मल इमेजिंग आंकड़ा भी प्रदर्शित कर सकता है।इसलिए तापमान परिवर्तन की निगरानी करना आपका सबसे अच्छा विकल्प होना चाहिए।



यह छोटा इन्फ्रारेड कैमरा मॉड्यूल इन्फ्रारेड थर्मल इमेजिंग अनुप्रयोगों जैसे थर्मोग्राफी, विद्युत शक्ति निरीक्षण, भवन निरीक्षण आदि में व्यापक रूप से उपयोग किया जा सकता है। यह सभी प्रकार के थर्मल इमेजर्स और इन्फ्रारेड थर्मोग्राफिक कैमरों में माध्यमिक विकास और एकीकरण के लिए OEM ग्राहकों के लिए फायदेमंद है।



मुख्य विशेषताएं


- NETD <30mk, उच्च संवेदनशीलता
- स्थिर प्रदर्शन
- आसान एकीकरण
- स्पष्ट छवि गुणवत्ता और विवरण
- अनुकूलन तापमान रेंज
- मजबूत पर्यावरण अनुकूलनशीलता



उत्पाद की विशेषताएं



आदर्श प्लग417आर
आईआर डिटेक्टर प्रदर्शन
संकल्प 400x300
पिक्सेल पिच 17सुक्ष्ममापी
वर्णक्रमीय श्रेणी 8 ~ 14μm
एनईटीडी <30 एमके
मूर्ति प्रोद्योगिकी
फ्रेम रेट 25Hz/30Hz/50Hz/60Hz
स्टार्टअप का समय <15s
एनालॉग वीडियो पाल / एनटीएससी
डिजिटल वीडियो रॉ/वाईयूवी/BT656/LVDS
विस्तार घटक यूएसबी/कैमरलिंक
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम 1~8X निरंतर ज़ूम, चरण आकार 1/8
छवि प्रदर्शन ब्लैक हॉट / व्हाइट हॉट / छद्म रंग
छवि दिशा क्षैतिज / लंबवत / तिरछे फ्लिप
छवि एल्गोरिथम एनयूसी/एजीसी/आईडीई
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस 50pin_HRS इंटरफ़ेस
संचार मोड आरएस232-टीटीएल, 115200बीपीएस
वोल्टेज आपूर्ति 4.5 ~ 6 वी
तापमान माप
तापमान सीमा संचालित करना -10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस
तापमान की रेंज -20 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस, 100 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस
तापमान सटीकता ±2°C या ±2% (अधिकतम मान लें)
एसडीके एआरएम/विंडोज/लिनक्स एसडीके, फुल स्क्रीन थर्मोग्राफी
भौतिक विशेषताएं
आयाम (मिमी) 44.5x44.5x36.6
वज़न ≤77 ग्रा
पर्यावरण अनुकूलन
प्रचालन तापमान -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस
भंडारण तापमान -45 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस
नमी 5% ~ 95%, गैर संघनक
कंपन यादृच्छिक कंपन 5.35grms, 3 अक्ष
झटका हाफ-साइन वेव, 40g/11ms, 3 अक्ष 6 दिशा
प्रकाशिकी
वैकल्पिक लेंस फिक्स्ड फोकस एथरमल: 7.5mm/13mm/19mm/25mm/35mm



औद्योगिक अनुप्रयोग



PLUG417R थर्मल कैमरा कोर का व्यापक रूप से इलेक्ट्रिक पावर निरीक्षण, मशीन विजन, बिल्डिंग एचवीएसी सुरक्षा और निगरानी, ​​आउटडोर, अग्निशमन और बचाव, कानून प्रवर्तन और बचाव, एडीएएस, यूएवी पेलोड इत्यादि में उपयोग किया जाता है।



उच्च संवेदनशीलता LWIR थर्मल कैमरा कोर अनकूल्ड NETD 30mk 8~14μm 0



ग्राहकों से प्रशंसा



उच्च संवेदनशीलता LWIR थर्मल कैमरा कोर अनकूल्ड NETD 30mk 8~14μm 1



पूछे जाने वाले प्रश्न



1. थर्मल डिटेक्टर के बारे में


थर्मल डिटेक्टरों का कार्य सिद्धांत पता लगाने वाले तत्व को गर्म करने के लिए थर्मल प्रभाव का लाभ उठाना है और कुछ भौतिक गुणों के ताप परिवर्तन का कारण बनता है ताकि आईआर विकिरण ऊर्जा का पता लगाया जा सके।

थर्मल डिटेक्टर कमरे के तापमान पर काम करता है।इसके संचालन के दौरान, तापमान में परिवर्तन होता है, जिसमें फोटॉन डिटेक्टरों की तुलना में धीमी प्रतिक्रिया और अपेक्षाकृत कम संवेदनशीलता हो सकती है।

इन्फ्रारेड थर्मल डिटेक्टर के मुख्य रूप से 4 प्रकार होते हैं: थर्मोकपल / थर्मोपाइल, पायरोइलेक्ट्रिक डिटेक्टर, थर्मिस्टर / बोलोमीटर, माइक्रोबोलोमीटर



2. इन्फ्रारेड थर्मल इमेजिंग कैसे काम करता है?


इन्फ्रारेड थर्मल इमेजिंग सिस्टम एक निष्क्रिय गैर-संपर्क पहचान और इन्फ्रारेड तकनीक की पहचान है।यह इन्फ्रारेड ऑप्टिकल सिस्टम के माध्यम से फोकल प्लेन सरणी इन्फ्रारेड डिटेक्टर पर दृश्य के इन्फ्रारेड विकिरण को केंद्रित करता है जो इन्फ्रारेड विकिरण से गुज़र सकता है।थर्मल डिटेक्टर विभिन्न तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में परिवर्तित करता है, और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से, अवरक्त छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है।
