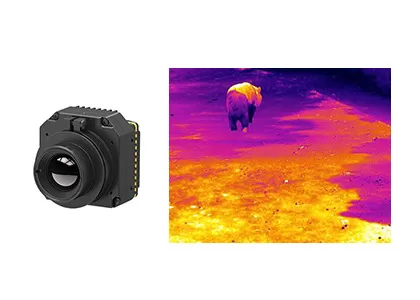

लीनियर LWIR थर्मल कैमरा कोर अनकूल्ड 400x300 50Hz

LWIR 400x300 / 17μm अनकूल्ड थर्मल इमेजिंग कैमरा कोर औद्योगिक थर्मोग्राफी के साथ

PLUG417R थर्मल कैमरा कोर औद्योगिक या शरीर के तापमान माप के लिए -20 ℃ ~ 150 ℃ से माप सीमा के साथ एक वैकल्पिक तापमान माप फ़ंक्शन के साथ 400x300 / 17μm अनकूल्ड LWIR इन्फ्रारेड डिटेक्टर का उपयोग करता है।यह इन्फ्रारेड थर्मल मॉड्यूल न केवल आपके आस-पास के तापमान के मान को माप सकता है बल्कि थर्मल इमेजिंग आंकड़ा भी प्रदर्शित कर सकता है।इसलिए तापमान परिवर्तन की निगरानी करना आपका सबसे अच्छा विकल्प होना चाहिए।

यह छोटा इन्फ्रारेड कैमरा मॉड्यूल इन्फ्रारेड थर्मल इमेजिंग अनुप्रयोगों जैसे थर्मोग्राफी, विद्युत शक्ति निरीक्षण, भवन निरीक्षण आदि में व्यापक रूप से उपयोग किया जा सकता है। यह सभी प्रकार के थर्मल इमेजर्स और इन्फ्रारेड थर्मोग्राफिक कैमरों में माध्यमिक विकास और एकीकरण के लिए OEM ग्राहकों के लिए फायदेमंद है।

- NETD <30mk, उच्च संवेदनशीलता
- स्थिर प्रदर्शन
- आसान एकीकरण
- स्पष्ट छवि गुणवत्ता और विवरण
- अनुकूलन तापमान रेंज
- मजबूत पर्यावरण अनुकूलनशीलता

PLUG417R थर्मल कैमरा कोर का व्यापक रूप से इलेक्ट्रिक पावर निरीक्षण, मशीन विजन, बिल्डिंग एचवीएसी सुरक्षा और निगरानी, ​​आउटडोर, अग्निशमन और बचाव, कानून प्रवर्तन और बचाव, एडीएएस, यूएवी पेलोड इत्यादि में उपयोग किया जाता है।

1. डीआरआई रेंज क्या है?

यह उस दूरी को मापने का एक साधन है जिस पर एक इन्फ्रारेड डिटेक्टर विशिष्ट लक्ष्य की छवि उत्पन्न कर सकता है और इसे डिटेक्शन रेंज, रिकग्निशन रेंज, आइडेंटिफिकेशन रेंज में विभाजित किया जा सकता है।

डी (डिटेक्शन): किसी वस्तु को पृष्ठभूमि से अलग करने की क्षमता
आर (मान्यता): वस्तु वर्ग (पशु, मानव, वाहन, नाव ...) को वर्गीकृत करने की क्षमता
I (पहचान): विवरण में वस्तु का वर्णन करने की क्षमता (एक टोपी, एक हिरण, एक जीप के साथ एक आदमी ...)

जॉनसन के मानदंड के अनुसार, जब डीआरआई दूरी पर दिखाई देने वाले लक्ष्य विवरण की संभावना 50% होती है, तो लक्ष्य की न्यूनतम संख्या रेखा जोड़े 1:3:6 (या 1:4:8) होती है, और संबंधित पिक्सेल की न्यूनतम संख्या 2:6:12 (या 2:8:16) है।

यह मानते हुए कि लक्ष्य व्यास एच है, फोकल लम्बाई एफ है, पिक्सेल आकार डी है, और लाइन जोड़े की संख्या एन है, फिर दृश्य दूरी एल = एच × एफ / (2 एन × डी)
