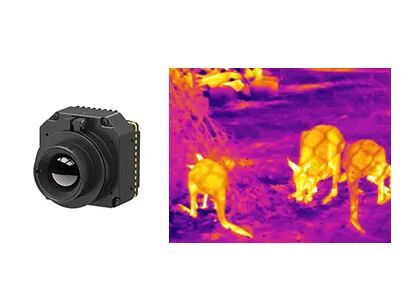

ADAS के लिए LWIR थर्मल कैमरा मॉड्यूल क्षैतिज रूप से 30mK अनकूल्ड
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | प्लग417आर |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | negotiable |
| भुगतान शर्तें | एल/सी,टी/टी |
उत्पाद विवरण
| संकल्प | 400x300 / 17μm | फ्रेम रेट | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| नेटडी | <30एमके | वर्णक्रमीय श्रेणी | 8 ~ 14μm |
| आकार | 44.5x44.5x33.6 मिमी | वज़न | ≤77 ग्रा |
| प्रमुखता देना | ADAS LWIR थर्मल कैमरा मॉड्यूल,30mK LWIR थर्मल कैमरा मॉड्यूल |
||
उत्पाद विवरण
PLUG417R अनकूल्ड थर्मल मॉड्यूल
LWIR 400x300 / 17μm अनकूल्ड थर्मल इमेजिंग कैमरा कोर औद्योगिक थर्मोग्राफी के साथ
उत्पाद विवरण
PLUG417R थर्मल कैमरा कोर औद्योगिक या शरीर के तापमान माप के लिए -20℃~150 ℃ की माप सीमा के साथ एक वैकल्पिक तापमान माप फ़ंक्शन के साथ 400x300 / 17μm अनकूल्ड LWIR इन्फ्रारेड डिटेक्टर का उपयोग करता है। यह इन्फ्रारेड थर्मल मॉड्यूल न केवल आपके आसपास के तापमान के मूल्य को मापता है बल्कि थर्मल इमेजिंग आकृति को भी प्रदर्शित करता है। इसलिए तापमान परिवर्तन की निगरानी के लिए यह आपका सबसे अच्छा विकल्प होना चाहिए।
यह छोटा इन्फ्रारेड कैमरा मॉड्यूल थर्मोग्राफी, बिजली निरीक्षण, भवन निरीक्षण आदि जैसे इन्फ्रारेड थर्मल इमेजिंग अनुप्रयोगों में व्यापक रूप से उपयोग किया जा सकता है। यह सभी प्रकार के थर्मल इमेजर और इन्फ्रारेड थर्मोग्राफिक कैमरों में माध्यमिक विकास और एकीकरण के लिए OEM ग्राहकों के लिए फायदेमंद है।
मुख्य विशेषताएं
- NETD<30mk, उच्च संवेदनशीलता
- स्थिर प्रदर्शन
- आसान एकीकरण
- स्पष्ट छवि गुणवत्ता और विवरण
- अनुकूलन योग्य तापमान रेंज
- मजबूत पर्यावरणीय अनुकूलन क्षमता
उत्पाद विनिर्देश
| मॉडल | PLUG417R |
| आईआर डिटेक्टर प्रदर्शन | |
| संकल्प | 400x300 |
| पिक्सेल पिच | 17μm |
| स्पेक्ट्रल रेंज | 8~14μm |
| NETD | <30mk |
| छवि प्रसंस्करण | |
| फ्रेम दर | 25Hz/30Hz/50Hz/60Hz |
| स्टार्ट-अप समय | <15s |
| एनालॉग वीडियो | PAL/NTSC |
| डिजिटल वीडियो | RAW/YUV/BT656/LVDS |
| विस्तार घटक | USB/Camerlink |
| मंद मोड | रैखिक/हिस्टोग्राम/मिश्रित |
| डिजिटल ज़ूम | 1~8X निरंतर ज़ूम, चरण आकार 1/8 |
| छवि प्रदर्शन | ब्लैक हॉट/व्हाइट हॉट/स्यूडो कलर |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/तिरछे फ्लिप |
| छवि एल्गोरिथ्म | NUC/AGC/IDE |
| विद्युत विनिर्देश | |
| मानक बाहरी इंटरफ़ेस | 50pin_HRS इंटरफ़ेस |
| संचार मोड | RS232-TTL, 115200bps |
| आपूर्ति वोल्टेज | 4.5~6V |
| तापमान माप | |
| ऑपरेटिंग तापमान रेंज | -10°C~50°C |
| तापमान रेंज | -20°C~150°C, 100°C~550°C |
| तापमान सटीकता | ±2°C या ±2% (अधिकतम मान लें) |
| SDK | ARM/Windows/Linux SDK, फुल स्क्रीन थर्मोग्राफी |
| भौतिक विशेषताएं | |
| आयाम (मिमी) | 44.5x44.5x36.6 |
| वजन | ≤77g |
| पर्यावरण अनुकूलन | |
| ऑपरेशन तापमान | -40°C ~ +70°C |
| भंडारण तापमान | -45°C ~ +85°C |
| नमी | 5%~95%, गैर-संघनक |
| कंपन | रैंडम कंपन 5.35grms, 3 अक्ष |
| शॉक | हाफ-साइन वेव, 40g/11ms, 3 अक्ष 6 दिशा |
| ऑप्टिक्स | |
| वैकल्पिक लेंस | फिक्स्ड फोकस एथर्मल: 7.5mm/13mm/19mm/25mm/35mm |
औद्योगिक अनुप्रयोग
PLUG417R थर्मल कैमरा कोर का व्यापक रूप से इलेक्ट्रिक पावर इंस्पेक्शन, मशीन विजन, बिल्डिंग HVAC सिक्योरिटी एंड मॉनिटरिंग, आउटडोर, फायरफाइटिंग एंड रेस्क्यू, लॉ एनफोर्समेंट एंड रेस्क्यू, ADAS, UAV पेलोड आदि में उपयोग किया जाता है।
मानकीकृत सेवा
पूर्ण प्रलेखन: उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ। अनुमान लगाए बिना आरंभ करें।
विकास और परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन आसान बनाया गया।
उन्नत डेवलपर टूलकिट: गहन एकीकरण के लिए SDK, API, एल्गोरिदम और डिबगिंग टूल।
रिमोट तकनीकी सहायता: 24/7 सहायता—महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान।
वारंटी: इष्टतम प्रदर्शन को बहाल करने के लिए मूल पुर्जे और सख्त प्रक्रिया का पालन।
अक्सर पूछे जाने वाले प्रश्न
1. धातु पैकेजिंग
धातु पैकेजिंग धातु ट्यूब शेल, थर्मोइलेक्ट्रिक कूलर (TEC) और स्तंभकार गेटर का उपयोग करती है। TEC काम करने वाले तापमान को स्थिर करने में महत्वपूर्ण भूमिका निभाता है ताकि इन्फ्रारेड डिटेक्टर कमरे के तापमान पर काम करे, जिससे थर्मल इमेजिंग सेंसर की चरम वातावरण, जैसे भारी कोहरा, बारिश और बर्फ आदि के अनुकूल होने की क्षमता में सुधार होता है।
लेकिन नुकसान यह है कि लागत बहुत अधिक है, जो पूरे अनकूल्ड उत्पादों के उत्पादन की कुल लागत का 60% से अधिक है, और एक लंबा उत्पादन चक्र पैदा करता है। इस तरह की पैकेजिंग विधि उच्च-अंत अनुप्रयोगों के लिए है।
