640x512 रिज़ॉल्यूशन 8μm पिक्सेल पिच और ≤30mK NETD अनकूल्ड LWIR इन्फ्रारेड डिटेक्टर के साथ थर्मल कैमरा कोर

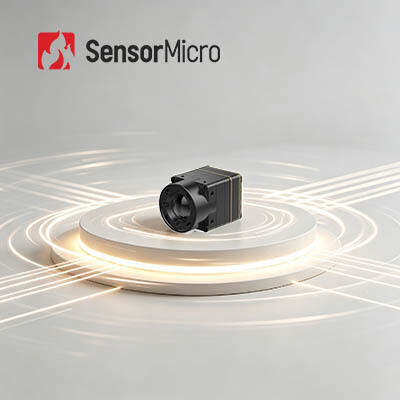

  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल608
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
फ्रेम रेट 30/50 हर्ट्ज संकल्प 640x512
बिजली की खपत 0.4W विशिष्ट NETD ≤30mK
वोल्टेज आपूर्ति 4-5.5V पिक्सेल पिच 8μm
प्रमुखता देना

वेफर लेवल ड्रोन थर्मल कैमरा

,

अनकूल्ड ड्रोन थर्मल कैमरा 640x512

,

IR कैमरा कोर 12um
एक संदेश छोड़ें
उत्पाद विवरण
थर्मल कैमरा कोर अनकूल्ड 640x512/8μm वेफर लेवल पैकेज इन्फ्रारेड डिटेक्टर के साथ
उत्पाद का अवलोकन

आईटीएल608 एक उच्च प्रदर्शन वाला वीओएक्स अनकूल्ड एलडब्ल्यूआईआर थर्मल कैमरा कोर है जिसमें उद्योग-अग्रणी एकीकरण और स्थिरता है। आयामी रूप से इसमें 13 × 13 × 18 का कॉम्पैक्ट आकार है।3 मिमी और कुल वजन 6.7 ±1.5 जी (6 मिमी लेंस शामिल), पोर्टेबल सिस्टम के लिए पेलोड और अंतरिक्ष कब्जा को कम करने के लिए।यह 640 × 512 मूल रिज़ॉल्यूशन के साथ एक 8μm अल्ट्रा-फाइन पिक्सेल सेंसर का उपयोग करता है और ≤30mK का अल्ट्रा-लो NETD प्राप्त करता है, 8-14μm LWIR स्पेक्ट्रम में परिवेश लक्ष्य का पता लगाने के लिए उत्कृष्ट तापमान भेदभाव क्षमता प्रदान करता है।एकीकृत एनयूसी असमानता सुधार और 3 डीएनआर 3 डी शोर में कमी एल्गोरिदम प्रभावी रूप से छवि सपाटता को अनुकूलित करते हैं और छवि कलाकृतियों को दबा देते हैंविकास संगतता के लिए यह वैकल्पिक ऑप्टिकल लेंस, कई वीडियो आउटपुट इंटरफेस (MIPI/USB 2.0/BT.656), RAW/YUV दोहरी डेटा आउटपुट, और सीरियल/I2C नियंत्रण प्रोटोकॉल प्रदान करता है,औद्योगिक और वाणिज्यिक थर्मल इमेजिंग प्रणालियों के लिए कुशल अनुकूलन और एकीकरण की सुविधा.

मुख्य विशेषताएं
  • बेहद हल्का डिजाइन
    कॉम्पैक्ट आकार 13 × 13 × 18.3 मिमी और वजन 6.7 ± 1.5 ग्राम (एक 6 मिमी लेंस सहित)
    अपनी श्रेणी में उच्चतम स्तर के एकीकरण के बीच
  • उच्च संवेदनशीलता, सटीक पता लगाने
    640 × 512 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-छोटे पिक्सेल आकार, ठीक विवरण और स्पष्ट चित्र प्रदान करता है
    विशिष्ट NETD ≤ 30mK, सूक्ष्म तापमान अंतरों का विश्वसनीय पता लगाने में सक्षम
  • सरलीकृत विकास, तेजी से एकीकरण
    विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं
    MIPI/USB 2.0/BT सहित कई छवि आउटपुट इंटरफेस का समर्थन करता है।656
    सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ RAW और YUV छवि डेटा आउटपुट
उत्पाद विनिर्देश
मॉडल आईटीएल608
आईआर डिटेक्टर सूचक
संवेदनशील सामग्री VOx
संकल्प 640×512
पिक्सेल आकार 8 माइक्रोन
स्पेक्ट्रल प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK
छवि प्रसंस्करण
डिजिटल फ्रेम दर 30/50 हर्ट्ज
प्रारंभ समय ≤6s
डिजिटल वीडियो RAW/YUV/TMP
छवि एल्गोरिथ्म NUC/3DNR/DNS/DRC/EE
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो डिस्प्ले
विद्युत
मानक बाहरी इंटरफ़ेस 34Pin_Connector इंटरफ़ेस: BP04SD-34-0065-R0
संचार इंटरफ़ेस TTL-232/USB2.0/I2C
डिजिटल वीडियो इंटरफ़ेस एमआईपीआई/यूएसबी2.0/बीटी656
आपूर्ति वोल्टेज 4-5.5V
सामान्य बिजली की खपत 0.4W
मैकेनिकल
आकार (लेंस सहित) 6 मिमी लेंस के साथः 13 × 13 × 18.3 मिमी (लेंस का बाहरी व्यास Φ12.3 मिमी)
8.7 मिमी लेंस के साथः 13 × 13 × 19.8 मिमी (लेंस बाहरी व्यास Φ15.6 मिमी)
16.7 मिमी लेंस के साथः 13 × 13 × 27.9 मिमी (लेंस बाहरी व्यास Φ22.2 मिमी)
30 मिमी लेंस के साथः 13 × 13 × 39 मिमी (लेंस का बाहरी व्यास Φ36 मिमी)
वजन (लेंस सहित) 6.7±1.5g (6 मिमी लेंस)
7.5±1.5g (8.7mm लेंस)
17±1.5g (16.7 मिमी लेंस)
42.7±1.5g (30 मिमी लेंस)
पर्यावरण के अनुकूल
ऑपरेटिंग तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार
प्रमाणन ROHS2.0/REACH
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मल: 6/8.7/16.7/30 मिमी
औद्योगिक अनुप्रयोग
आईटीएल612आर प्रो थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि के क्षेत्रों में किया जा सकता है।
हमारी उत्पाद लाइन
उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
अवरक्त उद्योग में विश्व में अग्रणी प्रौद्योगिकी
विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध
अलग-अलग प्रारूपों और पिक्सेल आकारों में अनकूल्ड और कूल्ड दोनों आईआर डिटेक्टर
तेजी से वितरण सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादन
लाखों डिटेक्टरों तक की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, जिन वस्तुओं का तापमान पूर्ण शून्य (- 273 °C) से अधिक है, वे सभी अवरक्त किरणें उत्सर्जित कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न अवरक्त छवियों प्राप्त कर सकते हैं, जो भी थर्मल छवियों कहा जाता है.
इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
लक्ष्य द्वारा उत्सर्जित इन्फ्रारेड विकिरण थर्मल डिटेक्टर की सेंसिशन रेंज में प्रवेश करता है,फिर इन्फ्रारेड डिटेक्टर अलग-अलग तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में बदल देता है, और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से, अवरक्त छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है।
ठंडे इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
ठंडा इन्फ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर काम करता है जो डिटेक्टर डेवर कूलर (ddc) द्वारा प्रदान किया जाता है।यह उच्च संवेदनशीलता है और uncooled अवरक्त डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को अलग कर सकते हैंयह 10 किलोमीटर से अधिक की दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और उन्हें पहचान सकता है।ठंडा डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत उच्च लागत होती है.
