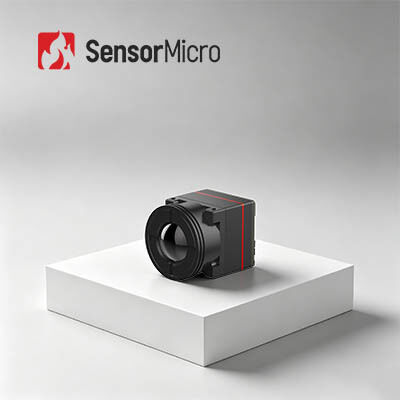

पहनने योग्य उपकरणों के लिए 0.5W बिजली की खपत के साथ अल्ट्रा कॉम्पैक्ट 640x512 रिज़ॉल्यूशन 12μm पिक्सेल पिच अनकूल्ड इन्फ्रारेड कैमरा कोर

  • Ultra Compact 640x512 Resolution 12μm Pixel Pitch Uncooled Infrared Camera Core with 0.5W Power Consumption for Wearable Devices
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल612 प्रो
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
फ्रेम रेट 25/30हर्ट्ज/50हर्ट्ज संकल्प 640x512
बिजली की खपत 0.5W विशिष्ट NETD ≤40mK
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 12μm
प्रमुखता देना

USB2.0 अनकूल्ड इन्फ्रारेड कैमरा

,

12um अनकूल्ड इन्फ्रारेड कैमरा

,

DVP इन्फ्रारेड कैमरा कोर 640x512
एक संदेश छोड़ें
उत्पाद विवरण
पहनने योग्य उपकरणों के लिए अल्ट्रा कॉम्पैक्ट अनकूल्ड इन्फ्रारेड कैमरा कोर 640x512 12um
उत्पाद अवलोकन

अत्यधिक लघुकरण और उच्च विश्वसनीयता के लिए इंजीनियर किया गया, iTL612Pro इन्फ्रारेड कैमरा कोर समग्र इमेजिंग स्पष्टता और स्थिरता को बढ़ाने के लिए एक प्रीमियम 640×512/12μm वेफर-स्तरीय FPA डिटेक्टर और अगली पीढ़ी के इमेज प्रोसेसिंग एल्गोरिदम को एकीकृत करता है।

17.3×17.3×23.4 मिमी के अल्ट्रा-कॉम्पैक्ट आयामी डिज़ाइन और 13.7±0.5g के हल्के शरीर की विशेषता के साथ, मॉड्यूल एकीकृत उपकरणों के लिए संरचनात्मक भार को कम करता है। 0.5W की अल्ट्रा-लो पावर रेटिंग के साथ, यह बैटरी चालित और पोर्टेबल एम्बेडेड सिस्टम के लिए पूरी तरह से अनुकूल है।

एकाधिक लेंस कॉन्फ़िगरेशन के साथ संगत, कोर DVP8, LVDS, MIPI, USB 2.0 और BT.656 इंटरफेस सहित व्यापक आउटपुट विकल्पों का समर्थन करता है, साथ ही सीरियल पोर्ट नियंत्रण के साथ RAW, YUV और मैट्रिक्स-TEMP डेटा आउटपुट, अनुकूलित सिस्टम पुनरावृत्ति और औद्योगिक एकीकरण के लिए पूर्ण तकनीकी सहायता प्रदान करता है।

मुख्य विशेषताएं
  • कॉम्पैक्ट और हल्का डिज़ाइन- आकार: 17 मिमी × 17 मिमी × 22 मिमी (9.1 मिमी लेंस के साथ), वजन: 13 ग्राम (9.1 मिमी लेंस के साथ), बिजली की खपत 0.7W जितनी कम
  • साफ़ छवि और सटीक रेडियोमेट्री- बिल्कुल नई छवि प्रक्रिया एल्गोरिदम: एनयूसी/3डीएनआर/डीएनएस/डीआरसी/ईई, विंडोज/लिनक्स/एआरएम एसडीके का समर्थन, क्षेत्रीय, बिंदु और इज़ोटेर्म तापमान माप का समर्थन करें
  • आसान एकीकरण के लिए विभिन्न इंटरफ़ेस- डीवीपी/एलवीडीएस/यूएसबी2.0 इंटरफेस, रॉ/वाईयूवी छवि डेटा आउटपुट, सीरियल पोर्ट नियंत्रण
उत्पाद विशिष्टताएँ
नमूना आईटीएल612प्रो
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 640×512
पिक्सेल आकार 12μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤40mK
मूर्ति प्रोद्योगिकी
डिजिटल फ़्रेम दर 25/30हर्ट्ज/50हर्ट्ज
स्टार्टअप का समय ≤5s
डिजिटल वीडियो रॉ/युवी/मैट्रिक्स-टेम्प
छवि एल्गोरिथ्म एनयूसी/3डीएनआर/डीएनएस/डीआरसी/ईई
छवि प्रदर्शन 10(काला गरम/सफ़ेद गरम/छद्म रंग)
पीसी सॉफ्टवेयर
इन्फ्रारेड मॉड्यूल मॉड्यूल नियंत्रण एवं वीडियो प्रदर्शन
विद्युतीय
मानक बाहरी इंटरफ़ेस 30Pin_HRS इंटरफ़ेस:DF40C-30DP-0.4V(51)
एमआईपीआई बाहरी इंटरफ़ेस 34पिन_पैनासोनिक कनेक्टर इंटरफ़ेस:AXE634124
संचार इंटरफेस टीटीएल-232/यूएसबी2.0
डिजिटल वीडियो इंटरफ़ेस डीवीपी8/एलवीडीएस/एमआईपीआई/यूएसबी2.0/बीटी.656
वोल्टेज आपूर्ति 4.2-5.5V
विशिष्ट बिजली की खपत 0.5W
तापमान माप
परिचालन तापमान -10℃~+50℃
तापमान मापन रेंज /
तापमान माप सटीकता /
आंशिक तापमान माप /
एसडीके /
यांत्रिक
आकार (लेंस सहित) 17.3×17.3×23.4 (9.1 मिमी लेंस)
17.3×17.3×30.2 (13मिमी लेंस)
17.3×17.3×38 (25 मिमी लेंस)
17.3×17.3×54 (45 मिमी लेंस)
वजन (लेंस सहित) 13.7±0.5g (9.1मिमी लेंस)
20±0.5 ग्राम (13 मिमी लेंस)
27.3±0.5 ग्राम (25 मिमी लेंस)
51±0.5 ग्राम (45 मिमी लेंस)
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
कंपन साइन कंपन, आवृत्ति: 10HZ ~ 150HZ ~ 10HZ, शिखर मान: 0.15 मिमी, अक्षीय दिशा: X, सहनशक्ति समय: 8 मिनट/अक्ष, चक्र: 2 बार
प्रभाव हाफ साइन वेव, 30 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार
प्रमाणन ROHS2.0/पहुंच
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 9.1/13/25/45 मिमी
औद्योगिक अनुप्रयोग
आईटीएल612 प्रो थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, विद्युत रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, ​​पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि के क्षेत्र में किया जा सकता है।
उत्पाद पोर्ट्फोलिओ

विविध उत्पाद पोर्टफोलियो- विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टरों, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला।

समृद्ध उत्पाद विविधता- एकाधिक सरणी रिज़ॉल्यूशन, पिक्सेल आकार, वेवबैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।

बेहतरीन प्रदर्शन- स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता - पर्यावरणीय चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करने के लिए डिज़ाइन किया गया है।

आसान एकीकरण- एकाधिक इंटरफ़ेस विकल्प एकीकरण को सरल बनाते हैं और कई एप्लिकेशन क्षेत्रों में तेजी से विकास को सक्षम बनाते हैं।

अक्सर पूछे जाने वाले प्रश्नों
इन्फ्रारेड थर्मोग्राफी के क्या फायदे हैं?

गैर-विनाशकारी परीक्षण के लिए:परीक्षण में सरल और बिना किसी क्षति के त्वरित प्रतिक्रिया, जिसके परिणामस्वरूप लागत बचत, कार्य कुशलता में वृद्धि, जनशक्ति और उपकरण मूल्यह्रास में कमी आती है।

मेडिकल थर्मोग्राफी के लिए:मानव शरीर में छिपी समस्याओं का पता लगाने में बहुत कुशल, विकिरण और दर्द के बिना 100% सुरक्षित, जो प्रारंभिक स्वास्थ्य जांच के लिए एक आदर्श उपकरण है।

डीआरआई रेंज क्या है?

डीआरआई रेंज उस दूरी को मापने का एक साधन है जिस पर एक इन्फ्रारेड डिटेक्टर विशिष्ट लक्ष्य की एक छवि उत्पन्न कर सकता है और इसे डिटेक्शन रेंज, रिकग्निशन रेंज और पहचान रेंज में विभाजित किया जा सकता है।

डी (पहचान):किसी वस्तु को पृष्ठभूमि से अलग करने की क्षमता

आर (मान्यता):वस्तु वर्ग (पशु, मानव, वाहन, नाव...) को वर्गीकृत करने की क्षमता

मैं (पहचान):वस्तु का विवरण में वर्णन करने की क्षमता (टोपी वाला एक आदमी, एक हिरण, एक जीप...)

जॉनसन के मानदंड के अनुसार, जब डीआरआई दूरी पर लक्ष्य विवरण दिखाई देने की संभावना 50% है, तो लक्ष्य की न्यूनतम संख्या रेखा जोड़े 1:3:6 (या 1:4:8) है, और संबंधित न्यूनतम पिक्सेल संख्या 2:6:12 (या 2:8:16) है।

यह मानते हुए कि लक्ष्य व्यास H है, फोकल लंबाई f है, पिक्सेल आकार d है, और लाइन जोड़े की संख्या n है, तो दृश्य दूरी L=H×f/(2n×d)
