कॉम्पैक्ट और लाइटवेट डिज़ाइन 640x512 रिज़ॉल्यूशन और 12μm पिक्सेल पिच के साथ अनकूल्ड इन्फ्रारेड कैमरा कोर

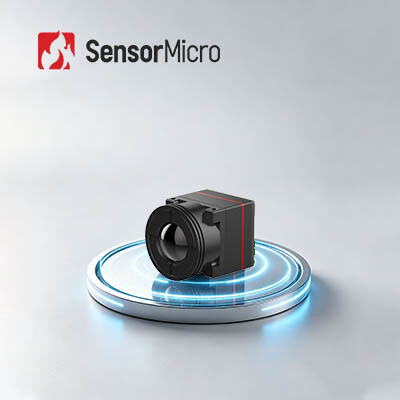

  • Compact & Lightweight Design Uncooled Infrared Camera Core with 640x512 Resolution and 12μm Pixel Pitch
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल612 प्रो
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें एल/सी,टी/टी
उत्पाद विवरण
संकल्प 640x512 फ्रेम रेट 25/30हर्ट्ज/50हर्ट्ज
वर्णक्रमीय श्रेणी 8~14μm बिजली की खपत 0.5W
विशिष्ट NETD ≤40mK पिक्सेल पिच 12μm
प्रमुखता देना

डिजिटल वीडियो अनकूल्ड इन्फ्रारेड कैमरा

,

640x512 अनकूल्ड इन्फ्रारेड कैमरा

,

अनकूल्ड इन्फ्रारेड कैमरा कोर 12um
एक संदेश छोड़ें
उत्पाद विवरण
कॉम्पैक्ट और हल्के डिज़ाइन वाला अनकूल्ड इन्फ्रारेड कैमरा कोर 640x512 12μm
लघु थर्मल इमेजिंग कोर के लिए औद्योगिक SWaP मानकों को फिर से परिभाषित करते हुए, iTL612Pro अल्ट्रा-मिनिएचर इन्फ्रारेड कैमरा कोर अल्ट्रा-कॉम्पैक्ट आकार, अल्ट्रा-लाइट वजन, कम बिजली की खपत और हाई-डेफिनिशन इमेजिंग का सही संतुलन प्राप्त करता है। उच्च-स्तरीय 640×512/12μm वेफर-स्तरीय डिटेक्टर और उन्नत छवि अनुकूलन एल्गोरिदम के साथ निर्मित, यह समान आकार के उत्पादों से कहीं अधिक पेशेवर-ग्रेड थर्मल इमेजिंग प्रदर्शन प्रदान करता है।
पारंपरिक इन्फ्रारेड कोर के आकार और वजन की सीमाओं को तोड़ते हुए, इसका 17.3 मिमी वर्ग क्रॉस-सेक्शन और 13.7 ग्राम अल्ट्रा-लाइट बॉडी सिस्टम असेंबली बाधाओं और संरचनात्मक बोझ को काफी कम करता है। अल्ट्रा-लो बिजली की खपत और अत्यधिक विस्तार योग्य विकास इंटरफेस के साथ मिलकर, यह उद्यमों को कई औद्योगिक और वाणिज्यिक अनुप्रयोग क्षेत्रों को कवर करते हुए अधिक पोर्टेबल, लघु और उच्च दक्षता वाले इन्फ्रारेड थर्मल इमेजिंग उत्पादों को विकसित करने का अधिकार देता है।
मुख्य विशेषताएं
बेजोड़ हल्कापन और न्यूनतम भार
  • अल्ट्रा-लघु आकार: 17.3×17.3×23.4 मिमी (9.1 मिमी लेंस सहित)
  • अल्ट्रा-लाइटवेट: 13.7±0.5g (9.1 मिमी लेंस सहित)
  • अल्ट्रा-लो बिजली की खपत: 0.5W जितनी कम
स्पष्ट इमेजिंग के साथ मुख्यधारा एफपीए
  • व्यापक एकीकरण के लिए 640x512 रिज़ॉल्यूशन
  • उन्नत छवि स्पष्टता: बेहतर छवि गुणवत्ता के लिए कई नई पीढ़ी के छवि एल्गोरिदम
आसान विकास एवं निर्बाध एकीकरण
  • विभिन्न अनुप्रयोग परिदृश्यों के अनुरूप एकाधिक लेंस विकल्प उपलब्ध हैं
  • एकाधिक छवि आउटपुट इंटरफेस का समर्थन करता है: DVP8, LVDS, MIPI, USB 2.0, और BT.656
  • सीरियल पोर्ट नियंत्रण के साथ RAW/YUV/मैट्रिक्स-TEMP डेटा आउटपुट
उत्पाद विशिष्टताएँ
नमूना आईटीएल612प्रो
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 640×512
पिक्सेल आकार 12μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤40mK
मूर्ति प्रोद्योगिकी
डिजिटल फ़्रेम दर 25/30हर्ट्ज/50हर्ट्ज
स्टार्टअप का समय ≤5s
डिजिटल वीडियो रॉ/युवी/मैट्रिक्स-टेम्प
छवि एल्गोरिथ्म एनयूसी/3डीएनआर/डीएनएस/डीआरसी/ईई
छवि प्रदर्शन 10(काला गरम/सफ़ेद गरम/छद्म रंग)
विद्युतीय
मानक बाहरी इंटरफ़ेस 30Pin_HRS इंटरफ़ेस:DF40C-30DP-0.4V(51)
एमआईपीआई बाहरी इंटरफ़ेस 34पिन_पैनासोनिक कनेक्टर इंटरफ़ेस:AXE634124
संचार इंटरफेस टीटीएल-232/यूएसबी2.0
डिजिटल वीडियो इंटरफ़ेस डीवीपी8/एलवीडीएस/एमआईपीआई/यूएसबी2.0/बीटी.656
वोल्टेज आपूर्ति 4.2-5.5V
विशिष्ट बिजली की खपत 0.5W
यांत्रिक
आकार (लेंस सहित) 17.3×17.3×23.4 (9.1 मिमी लेंस)
17.3×17.3×30.2 (13मिमी लेंस)
17.3×17.3×38 (25 मिमी लेंस)
17.3×17.3×54 (45 मिमी लेंस)
वजन (लेंस सहित) 13.7±0.5g (9.1मिमी लेंस)
20±0.5 ग्राम (13 मिमी लेंस)
27.3±0.5 ग्राम (25 मिमी लेंस)
51±0.5 ग्राम (45 मिमी लेंस)
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
कंपन साइन कंपन, आवृत्ति: 10HZ ~ 150HZ ~ 10HZ, शिखर मान: 0.15 मिमी, अक्षीय दिशा: X, सहनशक्ति समय: 8 मिनट/अक्ष, चक्र: 2 बार
प्रभाव हाफ साइन वेव, 30 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार
प्रमाणन ROHS2.0/पहुंच
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 9.1/13/25/45 मिमी
औद्योगिक अनुप्रयोग
आईटीएल612 प्रो थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, विद्युत रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, ​​पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि के क्षेत्र में किया जा सकता है।
हमारे बारे में
हमारा नज़रिया:संवेदना की सीमाओं को आगे बढ़ाने और लोगों के अपने आसपास की दुनिया से जुड़ने के तरीके को बदलने के लिए।
हमारा विशेष कार्य:दुनिया भर में उद्योगों को बदलने, बेहतर निर्णय, सुरक्षित वातावरण और अधिक जुड़े भविष्य को सक्षम करने के लिए इन्फ्रारेड सेंसिंग तकनीक की शक्ति का उपयोग करना।
हमारा मूल्य:उन्नत इन्फ्रारेड तकनीक का निर्माण करना जो दुनिया को एक बेहतर जगह बनाती है।
पूछे जाने वाले प्रश्न
1. अनकूल्ड इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
अनकूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर को ठंडे उपकरण की आवश्यकता नहीं होती है, यह कमरे के तापमान पर काम कर सकता है और इसमें तेज शुरुआत, कम बिजली की खपत, छोटे आकार, हल्के वजन, लंबे जीवन, कम लागत आदि के फायदे हैं।
2. आपके अनुप्रयोग के लिए इन्फ्रारेड डिटेक्टर/थर्मल मॉड्यूल पर मुख्य विचार क्या हैं?
• डिटेक्टर रिज़ॉल्यूशन
• पिक्सेल आकार
• नेटडी
• छवि गुणवत्ता
• लेंस विकल्प
• बिजली की खपत
• आकार और वजन
• मैकेनिकल और इलेक्ट्रिकल इंटरफ़ेस
• बजट
3. इन्फ्रारेड डिटेक्टर रेजोल्यूशन क्या है?
यानी थर्मल इमेजिंग के पिक्सल की संख्या. उच्च रिज़ॉल्यूशन का मतलब अधिक अवलोकन और तापमान माप बिंदु है, इस प्रकार लंबी दूरी पर छोटे लक्ष्य को देखा और मापा जा सकता है। आमतौर पर इन्फ्रारेड थर्मल इमेजिंग का रिज़ॉल्यूशन 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 आदि तक होता है। उच्च रिज़ॉल्यूशन के साथ, डिटेक्टर की लागत अधिक होगी।
4. दृश्य क्षेत्र (FOV)
यह इन्फ्रारेड थर्मल इमेजर के ऑप्टिकल सिस्टम द्वारा देखे गए ऑब्जेक्ट स्पेस के द्वि-आयामी दृश्य क्षेत्र को संदर्भित करता है। क्षैतिज FOV को एक उदाहरण के रूप में लेते हुए, यह मानते हुए कि डिटेक्टर सरणी का आकार A×B है, पिक्सेल का आकार d है, और लेंस की फोकल लंबाई f है, तो क्षैतिज FOV कोण θ=2×acrtan (A×d/2f) है। डिटेक्टर सरणी और पिक्सेल आकार का चयन करने के बाद, देखने का क्षेत्र केवल ऑप्टिकल सिस्टम की फोकल लंबाई के साथ बदलता है: लंबी फोकल लंबाई के साथ, देखने का क्षेत्र संकीर्ण होगा; कम फोकल लंबाई के साथ, देखने का क्षेत्र व्यापक होगा।
