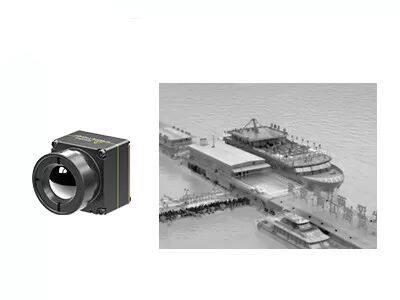

सौर निरीक्षण के लिए 640x512 रिज़ॉल्यूशन और 8μm पिक्सेल पिच के साथ छोटा और हल्का अनकूल्ड थर्मल कैमरा कोर

  • Tiny and Lightweight Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for Photovoltaic Inspection
  • Tiny and Lightweight Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for Photovoltaic Inspection
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल608
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 640x512 पिक्सेल पिच 8μm
बिजली की खपत 0.4W वर्णक्रमीय श्रेणी 8~14μm
विशिष्ट NETD ≤30mK फ्रेम रेट 30/50 हर्ट्ज
प्रमुखता देना

कॉम्पैक्ट अनकूल्ड ड्रोन थर्मल कैमरा

,

ड्रोन थर्मल कैमरा कोर 640x512

,

फोटोवोल्टिक निरीक्षण अनकूल्ड थर्मल कैमरा
एक संदेश छोड़ें
उत्पाद विवरण
सौर ऊर्जा निरीक्षण के लिए छोटे और हल्के वजन वाले अनकूल्ड थर्मल कैमरा कोर 640x512/8μm
उत्पाद का वर्णन

आईटीएल608 इन्फ्रारेड थर्मल कैमरा कोर में 13 * 13 * 18.3 मिमी का अल्ट्रा-कॉम्पैक्ट फॉर्म फैक्टर है - लगभग अंगूठे का आकार - और इसका वजन केवल 6.7 ग्राम है, जो दो सिक्कों के वजन के बराबर है,एक बार फिर से हल्के और कॉम्पैक्ट डिजाइन की सीमाओं को आगे बढ़ाते हुएएक VOx इन्फ्रारेड डिटेक्टर से लैस, 640 * 512/8μm iTL608 NETD≤30mK की एक उच्च थर्मल संवेदनशीलता प्रदान करता है।यह विशिष्ट परिवेश तापमान लक्ष्यों का सटीक पता लगाने में सक्षम बनाता हैकोर ≤ 6 सेकंड के तेजी से स्टार्टअप समय और 30 हर्ट्ज/50 हर्ट्ज की फ्रेम दर का समर्थन करता है, जबकि एकीकृत एनयूसी और 3 डीएनआर एल्गोरिदम छवि एकरूपता और समग्र छवि गुणवत्ता को अनुकूलित करते हैं।कठिन वातावरण में विश्वसनीय संचालन के लिए डिज़ाइन किया गया, iTL608 -40°C से +70°C के बीच के तापमान के दायरे में काम करता है, जिससे यह हैंडहेल्ड उपकरणों और अन्य पोर्टेबल प्लेटफार्मों के लिए उपयुक्त है।सुरक्षा निगरानी में अनुप्रयोगों की आवश्यकताओं को संबोधित करना, तापमान माप, और रात दृष्टि।

मुख्य विशेषताएं
  • बेहद हल्का डिजाइन
    कॉम्पैक्ट आकार 13 * 13 * 18.3 मिमी और वजन 6.7 ± 1.5 ग्राम (एक 6 मिमी लेंस सहित)
    अपनी श्रेणी में उच्चतम स्तर के एकीकरण के बीच
  • उच्च संवेदनशीलता, सटीक पता लगाने
    640 * 512 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-छोटे पिक्सेल आकार, ठीक विवरण और स्पष्ट चित्र प्रदान करता है
    विशिष्ट NETD ≤ 30mK, सूक्ष्म तापमान अंतरों का विश्वसनीय पता लगाने में सक्षम
  • सरलीकृत विकास, तेजी से एकीकरण
    विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं
    MIPI/USB 2.0/BT सहित कई छवि आउटपुट इंटरफेस का समर्थन करता है।656
    सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ RAW और YUV छवि डेटा आउटपुट
उत्पाद विनिर्देश
मॉडल आईटीएल608
आईआर डिटेक्टर सूचक
संवेदनशील सामग्री VOx
संकल्प 640*512
पिक्सेल आकार 8 माइक्रोन
स्पेक्ट्रल प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK
छवि प्रसंस्करण
डिजिटल फ्रेम दर 30/50 हर्ट्ज
प्रारंभ समय ≤6s
डिजिटल वीडियो RAW/YUV/TMP
छवि एल्गोरिथ्म NUC/3DNR/DNS/DRC/EE
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो डिस्प्ले
विद्युत
मानक बाहरी इंटरफ़ेस 34Pin_Connector इंटरफ़ेस: BP04SD-34-0065-R0
संचार इंटरफ़ेस TTL-232/USB2.0/I2C
डिजिटल वीडियो इंटरफ़ेस एमआईपीआई/यूएसबी2.0/बीटी656
आपूर्ति वोल्टेज 4-5.5V
सामान्य बिजली की खपत 0.4W
मैकेनिकल
आकार (लेंस सहित) 6 मिमी लेंस के साथः 13 * 13 * 18.3 मिमी (लेंस बाहरी व्यास Φ12.3 मिमी)
8.7 मिमी लेंस के साथः 13 * 13 * 19.8 मिमी (लेंस बाहरी व्यास Φ15.6 मिमी)
16.7 मिमी लेंस के साथः 13 * 13 * 27.9 मिमी (लेंस बाहरी व्यास Φ22.2 मिमी)
30 मिमी लेंस के साथः 13 * 13 * 39 मिमी (लेंस बाहरी व्यास Φ36 मिमी)
वजन (लेंस सहित) 6.7±1.5g (6 मिमी लेंस)
7.5±1.5g (8.7mm लेंस)
17±1.5g (16.7 मिमी लेंस)
42.7±1.5g (30 मिमी लेंस)
पर्यावरण के अनुकूल
ऑपरेटिंग तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार
प्रमाणन ROHS2.0/REACH
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मल: 6/8.7/16.7/30 मिमी
औद्योगिक अनुप्रयोग

आईटीएल608 थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि के क्षेत्रों में किया जा सकता है।

उत्पादन क्षमता
  • इन-हाउस इन्फ्रारेड डिटेक्टर प्रौद्योगिकियां
    8-इंच 0.11μm VOx अनकूल्ड इन्फ्रारेड डिटेक्टर
    8-इंच 0.5μm एमसीटी कूल्ड इन्फ्रारेड डिटेक्टर
    8-इंच 0.5μm T2SL ठंडा इन्फ्रारेड डिटेक्टर
  • उत्पादन क्षमता और लाभ
    प्रति वर्ष 6 मिलियन स्वयं विकसित अवरक्त डिटेक्टर
    30,000 वर्ग मीटर की अर्धचालक निर्माण सुविधा
    20,000 m2 स्वच्छ कमरे का क्षेत्रफल
सामान्य प्रश्न
1कम रोशनी, सक्रिय आईआर और थर्मल इमेजिंग में क्या अंतर है?
कम रोशनी के लिए प्राकृतिक प्रकाश की आवश्यकता होती है और कमजोर प्राकृतिक प्रकाश छवि को छवि प्रवर्धक के माध्यम से बढ़ी हुई इलेक्ट्रॉनिक छवि में बदल देता है।
सक्रिय आईआर सक्रिय रूप से अवरक्त प्रकाश उत्सर्जित करता है और लक्ष्य द्वारा परिलक्षित अवरक्त बीम का उपयोग करता है। इसमें बहुत कम छिपाने की क्षमता है;
थर्मल इमेजिंग को किसी प्रकाश की आवश्यकता नहीं है और यह एक निष्क्रिय अवरक्त रात दृष्टि है जो लक्ष्य और दृश्य या किसी वस्तु के विभिन्न भागों के बीच अवरक्त विकिरण अंतर का पता लगाता है।आसपास के प्रकाश व्यवस्था के परिवर्तनों से प्रभावित नहीं होता है, रात में या धुंध, बारिश और अन्य कठोर वातावरण में भी।
2क्या आप थर्मल इमेजिंग को ब्लॉक कर सकते हैं?
ज्यादातर मामलों में, आप नहीं कर सकते. लेकिन अवरक्त किरणों दीवारों में प्रवेश नहीं कर सकते, और यह भी कांच अवरक्त को अवरुद्ध कर सकते हैं. तो, अगर आप पता लगाया नहीं किया जाना चाहते हैं,आप थर्मल इमेजिंग को अवरुद्ध करने के लिए कांच या दीवारों के पीछे छिपा सकते हैं.
