सौर निरीक्षण के लिए 640x512 रिज़ॉल्यूशन और 8μm पिक्सेल पिच के साथ छोटा और हल्का अनकूल्ड थर्मल कैमरा कोर

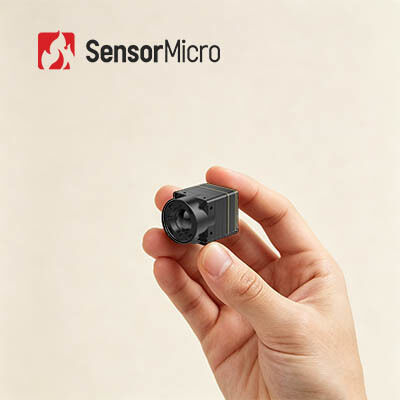

  • Tiny and Lightweight Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for Photovoltaic Inspection
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल608
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 640x512 पिक्सेल पिच 8μm
बिजली की खपत 0.4W वर्णक्रमीय श्रेणी 8~14μm
विशिष्ट NETD ≤30mK फ्रेम रेट 30/50 हर्ट्ज
प्रमुखता देना

कॉम्पैक्ट अनकूल्ड ड्रोन थर्मल कैमरा

,

ड्रोन थर्मल कैमरा कोर 640x512

,

फोटोवोल्टिक निरीक्षण अनकूल्ड थर्मल कैमरा
एक संदेश छोड़ें
उत्पाद विवरण
फोटोवोल्टिक निरीक्षण के लिए छोटे और हल्के वजन वाले अनकूल्ड थर्मल कैमरा कोर 640x512/8μm
उत्पाद वर्णन

आईटीएल608 इन्फ्रारेड थर्मल कैमरा कोर में 13 × 13 × 18.3 मिमी का अल्ट्रा-कॉम्पैक्ट फॉर्म फैक्टर है - लगभग अंगूठे का आकार - और इसका वजन केवल 6.7 ग्राम है, जो दो सिक्कों के वजन के बराबर है, जो एक बार फिर हल्के और कॉम्पैक्ट डिजाइन की सीमाओं को आगे बढ़ाता है। VOx इन्फ्रारेड डिटेक्टर से सुसज्जित, 640 × 512/8μm iTL608 NETD≤30mK की उच्च तापीय संवेदनशीलता प्रदान करता है। 8-14μm LWIR में काम करते हुए, यह विशिष्ट परिवेश-तापमान लक्ष्यों का सटीक पता लगाने में सक्षम बनाता है। कोर ≤ 6 सेकंड के तेज स्टार्टअप समय और 30 हर्ट्ज/50 हर्ट्ज की फ्रेम दर का समर्थन करता है, जबकि एकीकृत एनयूसी और 3डीएनआर एल्गोरिदम छवि एकरूपता और समग्र छवि गुणवत्ता को अनुकूलित करते हैं। मांग वाले वातावरण में विश्वसनीय संचालन के लिए डिज़ाइन किया गया, iTL608 -40°C से +70°C की विस्तृत तापमान रेंज में कार्य करता है, जो इसे हैंडहेल्ड डिवाइस और अन्य पोर्टेबल प्लेटफ़ॉर्म के लिए उपयुक्त बनाता है, सुरक्षा निगरानी, ​​​​तापमान माप और रात्रि दृष्टि में एप्लिकेशन आवश्यकताओं को संबोधित करता है।

मुख्य विशेषताएं
  • बेहद हल्का डिज़ाइन
    13 × 13 × 18.3 मिमी का कॉम्पैक्ट आकार और 6.7 ±1.5 ग्राम का वजन (6 मिमी लेंस सहित)
    अपनी कक्षा में एकीकरण के उच्चतम स्तरों में से एक
  • उच्च संवेदनशीलता, सटीक पहचान
    640 × 512 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-स्मॉल पिक्सेल आकार, बढ़िया विवरण और स्पष्ट छवियां प्रदान करता है
    विशिष्ट NETD ≤ 30mK, सूक्ष्म तापमान अंतर का विश्वसनीय पता लगाने में सक्षम बनाता है
  • सरलीकृत विकास, तेज़ एकीकरण
    विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए एकाधिक ऑप्टिकल लेंस विकल्प उपलब्ध हैं
    MIPI/USB 2.0/BT.656 सहित कई छवि आउटपुट इंटरफेस का समर्थन करता है
    रॉ और YUV छवि डेटा आउटपुट, सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ
उत्पाद विशिष्टताएँ
नमूना आईटीएल608
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 640×512
पिक्सेल आकार 8μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK
मूर्ति प्रोद्योगिकी
डिजिटल फ़्रेम दर 30/50 हर्ट्ज
स्टार्टअप का समय ≤6s
डिजिटल वीडियो रॉ/युवी/टीएमपी
छवि एल्गोरिथ्म एनयूसी/3डीएनआर/डीएनएस/डीआरसी/ईई
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
सॉफ़्टवेयर मॉड्यूल नियंत्रण एवं वीडियो प्रदर्शन
विद्युतीय
मानक बाहरी इंटरफ़ेस 34पिन_कनेक्टर इंटरफ़ेस: BP04SD-34-0065-R0
संचार इंटरफेस टीटीएल-232/यूएसबी2.0/आई2सी
डिजिटल वीडियो इंटरफ़ेस एमआईपीआई/यूएसबी2.0/बीटी.656
वोल्टेज आपूर्ति 4-5.5V
विशिष्ट बिजली की खपत 0.4W
यांत्रिक
आकार (लेंस सहित) 6 मिमी लेंस के साथ: 13 × 13 × 18.3 मिमी (लेंस बाहरी व्यास Φ12.3 मिमी)
8.7 मिमी लेंस के साथ: 13 × 13 × 19.8 मिमी (लेंस बाहरी व्यास Φ15.6 मिमी)
16.7 मिमी लेंस के साथ: 13 × 13 × 27.9 मिमी (लेंस बाहरी व्यास Φ22.2 मिमी)
30 मिमी लेंस के साथ: 13 × 13 × 39 मिमी (लेंस बाहरी व्यास Φ36 मिमी)
वजन (लेंस सहित) 6.7±1.5g (6मिमी लेंस)
7.5±1.5 ग्राम (8.7 मिमी लेंस)
17±1.5 ग्राम (16.7 मिमी लेंस)
42.7±1.5 ग्राम (30 मिमी लेंस)
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार
प्रमाणन ROHS2.0/पहुंच
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 6/8.7/16.7/30 मिमी
औद्योगिक अनुप्रयोग

आईटीएल608 थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, ​​पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि के क्षेत्र में किया जा सकता है।

उत्पादन क्षमता
  • इन-हाउस इन्फ्रारेड डिटेक्टर टेक्नोलॉजीज
    8-इंच 0.11μm VOx अनकूल्ड इन्फ्रारेड डिटेक्टर
    8-इंच 0.5μm एमसीटी कूल्ड इन्फ्रारेड डिटेक्टर
    8-इंच 0.5μm T2SL कूल्ड इन्फ्रारेड डिटेक्टर
  • उत्पादन क्षमता एवं लाभ
    प्रति वर्ष 6 मिलियन स्व-विकसित इन्फ्रारेड डिटेक्टर
    30,000 वर्ग मीटर सेमीकंडक्टर निर्माण सुविधा
    20,000 वर्ग मीटर क्लीनरूम क्षेत्र
पूछे जाने वाले प्रश्न
1. कम रोशनी, सक्रिय आईआर और थर्मल इमेजिंग के बीच क्या अंतर है?
कम रोशनी को प्राकृतिक प्रकाश की आवश्यकता होती है और कमजोर प्राकृतिक प्रकाश छवि को इमेज इंटेंसिफायर के माध्यम से उन्नत इलेक्ट्रॉनिक छवि में बदल देता है;
सक्रिय आईआर सक्रिय रूप से अवरक्त प्रकाश उत्सर्जित करता है और लक्ष्य द्वारा परावर्तित अवरक्त किरण का उपयोग करता है। इसमें बहुत ख़राब छिपाव है;
थर्मल इमेजिंग के लिए किसी प्रकाश की आवश्यकता नहीं होती है और यह एक निष्क्रिय अवरक्त रात्रि दृष्टि है जो लक्ष्य और दृश्य या किसी वस्तु के विभिन्न भागों के बीच अवरक्त विकिरण अंतर का पता लगाता है। रात के दौरान या यहां तक ​​कि कोहरे, बारिश और अन्य कठोर वातावरण में भी आसपास की रोशनी की स्थिति में बदलाव से प्रभावित नहीं होंगे।
2. क्या आप थर्मल इमेजिंग को ब्लॉक कर सकते हैं?
अधिकांश मामलों में, आप नहीं कर सकते. लेकिन अवरक्त किरणें दीवारों में प्रवेश नहीं कर सकतीं, और कांच भी आईआर को अवरुद्ध कर सकता है। इसलिए, यदि आप नहीं चाहते कि पहचाना जाए, तो आप थर्मल इमेजिंग को अवरुद्ध करने के लिए कांच या दीवारों के पीछे छिप सकते हैं।
