उत्पाद विवरण
संकल्प 640x512 बिजली की खपत 0.7w
वर्णक्रमीय श्रेणी 8 ~ 14μm पिक्सेल पिच 12सुक्ष्ममापी
ठेठ NETD ≤40 एमके फ्रेम रेट 30 हर्ट्ज
हाई लाइट

इन्फ्रारेड कैमरा कोर 640x512

,

इन्फ्रारेड कैमरा कोर 12um

,

यूएवी पेलोड ड्रोन थर्मल कैमरा

एक संदेश छोड़ें
उत्पाद विवरण

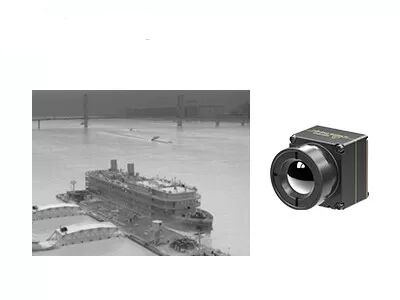

यूएवी पेलोड के लिए टिनी साइज अनकूल्ड इन्फ्रारेड कैमरा कोर 640x512 12um


उत्पाद विवरणription


कूल्ड अनकूल्ड इन्फ्रारेड डिटेक्टरों और थर्मल मॉड्यूल के एक अग्रणी निर्माता के रूप में, ग्लोबल टेक्नोलॉजी एक छोटे आकार और हल्के इन्फ्रारेड थर्मल इमेजिंग कोर iTL612R प्रो को विकसित करती है, जो इन्फ्रारेड कैमरा कोर iTL612R का कॉम्पैक्ट संस्करण है।

SWaP-C (साइज़-वेट-एंड-पावर-कॉस्ट) के लिए पूरी तरह से उन्मुख, iTL612R प्रो इन्फ्रारेड कैमरा कोर का आकार और वजन पहले से ही उद्योग में सबसे आगे रहा है.यह उन ग्राहकों के लिए सबसे अच्छा विकल्प है, जिनकी अपने ड्रोन को एकीकृत करते समय आकार और वजन पर सीमित आवश्यकताएं होती हैं।

640×512/12μm स्व-विकसित वेफर-लेवल इन्फ्रारेड डिटेक्टर, लेंस सुरक्षा ग्रेड IP67, इमेजिंग और तापमान माप संस्करण, और विभिन्न SDK समाधान प्रदान करते हुए, iTL612R प्रो थर्मल मॉड्यूल छोटे आकार और हल्के वजन के साथ अंतरिक्ष की कमी का जवाब देता है, लंबी बैटरी प्राप्त करता है जीवन कम बिजली की खपत के साथ, उपभोक्ता इलेक्ट्रॉनिक्स क्षेत्र में एकीकरण समस्याओं पर काबू पाता है, और कॉम्पैक्ट और पोर्टेबल उत्पादों के लिए अधिक समाधान प्रदान करता है।

यह विशेष रूप से भविष्य कहनेवाला रखरखाव, फोटोवोल्टिक निरीक्षण, पर्यावरण संरक्षण, वैज्ञानिक अनुसंधान, हवाई फोटोग्राफी, पुलिस जांच, आपदा राहत और बचाव, वन अग्नि निवारण, शहरी सुरक्षा आदि के क्षेत्र के लिए विकसित किया गया है।


मुख्य विशेषताएं


कॉम्पैक्ट और हल्का डिज़ाइन
• आकार: 17mm×17mm×22mm (9.1mm लेंस के साथ)
• वजन: 13 ग्राम (9.1 मिमी लेंस के साथ)
• बिजली की खपत 0.7W जितनी कम हो
स्पष्ट छवि और सटीक रेडियोमेट्री
• बिल्कुल नई छवि प्रक्रिया एल्गोरिथ्म: NUC/3DNR/DNS/DRC/EE
• समर्थन विंडोज/लिनक्स/एआरएम एसडीके
• समर्थन क्षेत्रीय, बिंदु और समतापी तापमान माप
आसान एकीकरण के लिए विभिन्न इंटरफेस
• DVP/LVDS/USB2.0 इंटरफेस, RAW/YUV इमेज डेटा आउटपुट, सीरियल पोर्ट कंट्रोल


उत्पाद की विशेषताएं



आदर्श iTL612R प्रो
आईआर डिटेक्टर प्रदर्शन
संवेदनशील सामग्री वैनेडियम ऑक्साइड
संकल्प 640 × 512
पिक्सेल आकार 12सुक्ष्ममापी
वर्णक्रमीय श्रेणी 8 ~ 14μm
ठेठ NETD ≤40 एमके
मूर्ति प्रोद्योगिकी
फ्रेम रेट 30 हर्ट्ज
स्टार्टअप का समय 5s
डिजिटल वीडियो रॉ/वाईयूवी/BT656
छवि एल्गोरिथम गैर-एकरूपता सुधार (NUC)
3D शोर में कमी (3DNR)
डी-शोर (डीएनएस)
गतिशील रेंज संपीड़न (डीआरसी)
एज एन्हांसमेंट (ईई)
छवि प्रदर्शन ब्लैक हॉट / व्हाइट हॉट / छद्म रंग
पीसी सॉफ्टवेयर
आईसीसी सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो प्रदर्शन
विद्युत निर्दिष्टीकरण
मानक बाहरी इंटरफ़ेस 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, पुरुष)
USB विस्तार बोर्ड टाइप-सी
संचार अंतरफलक RS232-TTL/USB2.0
डिजिटल वीडियो इंटरफ़ेस CMOS8/USB2.0
वोल्टेज आपूर्ति 4.0-5.0 वीवी वीडीसी
विशिष्ट बिजली की खपत 0.7 डब्ल्यू
तापमान माप
तापमान सीमा संचालित करना -10 डिग्री सेल्सियस ~ + 50 डिग्री सेल्सियस
तापमान माप रेंज -20 डिग्री सेल्सियस ~ + 150 डिग्री सेल्सियस, 0 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस;समर्थन अनुकूलन और विस्तार
तापमान माप सटीकता ±2°C या ±2% (@23℃±3℃) से अधिक
क्षेत्रीय तापमान मापन आउटपुट क्षेत्रीय तापमान का अधिकतम, न्यूनतम और औसत मूल्य का समर्थन करें
एसडीके समर्थन विंडोज/लिनक्स/एआरएम;ग्रे से तापमान में वीडियो स्ट्रीम विश्लेषण और रूपांतरण प्राप्त करें
भौतिक विशेषताएं
आकार (मिमी) 17×17×22 (9.1 मिमी लेंस के साथ)
वज़न 13g (9.1mm लेंस के साथ)
पर्यावरण अनुकूलता
परिचालन तापमान -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस
भंडारण तापमान -45 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस
नमी 5% ~ 95%, गैर संघनक
कंपन 5.35 ग्राम, 3 एक्सिस
झटका हाफ-साइन वेव, 40g/11ms, 3 अक्ष 6 दिशा
प्रमाण पत्र ROHS2.0/पहुंच
प्रकाशिकी
वैकल्पिक लेंस फिक्स्ड फोकस एथरमल: 9.1mm



औद्योगिक अनुप्रयोग


iTL612R प्रो थर्मल इमेजिंग मॉड्यूल को यूएवी पेलोड और पहनने योग्य उपकरणों में एकीकृत किया जा सकता है ताकि इसका व्यापक रूप से उपयोग किया जा सकेभविष्य कहनेवाला रखरखाव, फोटोवोल्टिक निरीक्षण, पर्यावरण संरक्षण, वैज्ञानिक अनुसंधान, हवाई फोटोग्राफी, पुलिस जांच, राहत और बचाव, वन अग्नि निवारण, शहरी सुरक्षा आदि।.
यूएवी पेलोड के लिए टिनी साइज अनकूल्ड इन्फ्रारेड कैमरा कोर 640x512 12um 0

वैश्विक सेंसर प्रौद्योगिकी


यूएवी पेलोड के लिए टिनी साइज अनकूल्ड इन्फ्रारेड कैमरा कोर 640x512 12um 1
यूएवी पेलोड के लिए टिनी साइज अनकूल्ड इन्फ्रारेड कैमरा कोर 640x512 12um 2


पूछे जाने वाले प्रश्न


1. छद्म रंग क्या है?
छद्म रंग, जिसे झूठा रंग भी कहा जाता है, वस्तुओं का थर्मल वितरण इन्फ्रारेड थर्मल इमेजिंग सिस्टम द्वारा दृश्य चित्रों में परिवर्तित किया जा सकता है और मॉनीटर पर ग्रे स्तर या छद्म रंग में प्रदर्शित किया जा सकता है।इस प्रकार वस्तुओं का तापमान वितरण प्राप्त किया जा सकता है।लोगों के लिए थर्मल छवि का आसानी से विश्लेषण करना आसान बनाने के लिए इसे तापमान में अंतर का प्रतिनिधित्व करने वाले झूठे रंगों का उपयोग करके प्रदर्शित किया जाता है।

2. जीएसटी थर्मल इमेजिंग मॉड्यूल कितने छद्म रंग प्रदान कर सकता है?
- सफेद गर्म
- लावा
- लोहे का धनुष
- गर्म लोहा
- चिकित्सा
- आर्कटिक
- इंद्रधनुष 1
- इंद्रधनुष 2
- लाल गरम
- सफेद गर्म

3. इन्फ्रारेड फोकल प्लेन ऐरे का कार्य सिद्धांत
फोकल प्लेन एरे डिटेक्टर पर फोटोसेंसिटिव तत्वों की एक सरणी व्यवस्थित होती है।अनंत से उत्सर्जित इन्फ्रारेड किरणें ऑप्टिकल सिस्टम के माध्यम से फोकल प्लेन एरे के इन सहज तत्वों पर प्रतिबिम्बित होती हैं।डिटेक्टर प्रकाश संकेत को विद्युत संकेत में परिवर्तित करता है और अभिन्न प्रवर्धन, नमूनाकरण, आउटपुट बफर और मल्टीप्लेक्सिंग सिस्टम करता है, और अंत में एक छवि बनाने के लिए निगरानी प्रणाली को भेजा जाता है।
