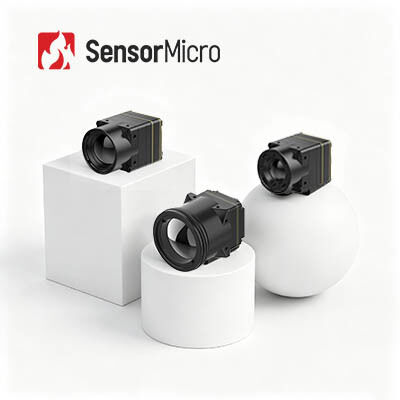

पोर्टेबल उपकरणों के लिए 640x512 रिज़ॉल्यूशन 8μm पिक्सेल पिच और ≤30mK NETD के साथ अनकूल्ड इन्फ्रारेड कैमरा कोर
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईटीएल608 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| बिजली की खपत | 0.4W | वर्णक्रमीय श्रेणी | 8~14μm |
|---|---|---|---|
| विशिष्ट NETD | ≤30mK | पिक्सेल पिच | 12μm |
| संकल्प | 640x512 | फ्रेम रेट | 30/50 हर्ट्ज |
| प्रमुखता देना | इन्फ्रारेड कैमरा कोर 640x512,इन्फ्रारेड कैमरा कोर 12um,यूएवी पेलोड ड्रोन थर्मल कैमरा |
||
उत्पाद विवरण
अनकूल्ड इन्फ्रारेड कैमरा कोर 640x512 8μm पोर्टेबल और अंतरिक्ष-प्रतिबंधित उपकरणों में एकीकृत
आईटीएल608 इन्फ्रारेड कोर लघुकृत थर्मल इमेजिंग SWaP अनुकूलन को फिर से परिभाषित करता है, पेशेवर इमेजिंग प्रदर्शन को बनाए रखते हुए उद्योग-अग्रणी कॉम्पैक्टनेस और हल्कापन प्राप्त करता है।13 × 13 × 18 के छोटे पदचिह्न के साथ.3 मिमी और 6.7±1.5 ग्राम के हल्के वजन के साथ, यह अपनी श्रेणी में सबसे अधिक एकीकृत थर्मल कोरों में से एक है, जो इसे अति-पोर्टेबल और अंतरिक्ष-प्रतिबंधित डिवाइस डिजाइनों के लिए आदर्श बनाता है।
8μm अल्ट्रा-फाइन पिक्सेल तकनीक और 640 × 512 मूल रिज़ॉल्यूशन का उपयोग करते हुए, कोर अत्यधिक विस्तृत थर्मल छवियां प्रदान करता है,जबकि ≤30mK NETD रेटिंग 8-14μm LWIR स्पेक्ट्रम में असाधारण तापमान पता लगाने की सटीकता की गारंटी देती हैतेजी से स्टार्टअप, समायोज्य फ्रेम दर, और बुद्धिमान छवि सुधार एल्गोरिदम विश्वसनीय वास्तविक समय इमेजिंग सुनिश्चित करते हैं।यह विभिन्न पोर्टेबल थर्मल सिस्टम में निर्बाध एकीकरण का समर्थन करने के लिए समृद्ध परिधीय संगतता के साथ चरम परिस्थितियों में निर्दोष रूप से काम करता है.
मुख्य विशेषताएं
बेहद हल्का डिजाइन
- 13 × 13 × 18.3 मिमी का कॉम्पैक्ट आकार और 6.7 ± 1.5 ग्राम का वजन (6 मिमी लेंस सहित)
- अपनी श्रेणी में उच्चतम स्तर के एकीकरण के बीच
उच्च संवेदनशीलता, सटीक पता लगाने
- 640 × 512 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-छोटे पिक्सेल आकार, ठीक विवरण और स्पष्ट चित्र प्रदान करता है
- विशिष्ट NETD ≤ 30mK, सूक्ष्म तापमान अंतरों का विश्वसनीय पता लगाने में सक्षम
सरलीकृत विकास, तेजी से एकीकरण
- विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं
- MIPI/USB 2.0/BT सहित कई छवि आउटपुट इंटरफेस का समर्थन करता है।656
- सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ RAW और YUV छवि डेटा आउटपुट
उत्पाद विनिर्देश
| मॉडल | आईटीएल608 |
|---|---|
| आईआर डिटेक्टर सूचक | |
| संवेदनशील सामग्री | VOx |
| संकल्प | 640×512 |
| पिक्सेल आकार | 8 माइक्रोन |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 30/50 हर्ट्ज |
| प्रारंभ समय | ≤6s |
| डिजिटल वीडियो | RAW/YUV/TMP |
| छवि एल्गोरिथ्म | NUC/3DNR/DNS/DRC/EE |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 34Pin_Connector इंटरफ़ेस: BP04SD-34-0065-R0 |
| संचार इंटरफ़ेस | TTL-232/USB2.0/I2C |
| डिजिटल वीडियो इंटरफ़ेस | एमआईपीआई/यूएसबी2.0/बीटी656 |
| आपूर्ति वोल्टेज | 4-5.5V |
| सामान्य बिजली की खपत | 0.4W |
| मैकेनिकल | |
| आकार (लेंस सहित) | 6 मिमी लेंस के साथः 13 × 13 × 18.3 मिमी (लेंस का बाहरी व्यास Φ12.3 मिमी) 8.7 मिमी लेंस के साथः 13 × 13 × 19.8 मिमी (लेंस बाहरी व्यास Φ15.6 मिमी) 16.7 मिमी लेंस के साथः 13 × 13 × 27.9 मिमी (लेंस बाहरी व्यास Φ22.2 मिमी) 30 मिमी लेंस के साथः 13 × 13 × 39 मिमी (लेंस का बाहरी व्यास Φ36 मिमी) |
| वजन (लेंस सहित) | 6.7±1.5g (6 मिमी लेंस) 7.5±1.5g (8.7mm लेंस) 17±1.5g (16.7 मिमी लेंस) 42.7±1.5g (30 मिमी लेंस) |
| पर्यावरण के अनुकूल | |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| भंडारण तापमान | -45°C~+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष |
| प्रभाव | आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मल: 6/8.7/16.7/30 मिमी |
औद्योगिक अनुप्रयोग
आईटीएल608 थर्मल इमेजिंग मॉड्यूल का उपयोग वन अग्निशमन, विद्युत रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि के क्षेत्रों में किया जा सकता है।
हमारी मुख्य ताकतें
स्थिर आपूर्ति
हमारे पूरे पारिस्थितिकी तंत्र में एक स्थिर और विश्वसनीय आपूर्ति श्रृंखला का दावा करते हुए, हम बाजार की मांगों का तेजी से जवाब दे सकते हैं।
नवाचार को बनाए रखना
डिटेक्टर निर्माण में विशेषज्ञता और सिस्टम एकीकरण का समर्थन करने में अनुभव के साथ, हम प्रदर्शन आवश्यकताओं में गहरी अंतर्दृष्टि प्राप्त करते हैं, डिजाइनों को लगातार अनुकूलित करते हैं,और एक पुण्य चक्र बनाएँ: उत्पाद अनुप्रयोग → तकनीकी प्रतिक्रिया → उत्पाद उन्नयन।
लागत लाभ
पूरी उत्पादन श्रृंखला का प्रबंधन करके और कुशल, बड़े पैमाने पर विनिर्माण का लाभ उठाते हुए, हम अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए प्रतिस्पर्धी मूल्य प्रदान करते हैं।
सामान्य प्रश्न
छद्म रंग क्या है?
छद्म रंग, जिसे झूठा रंग भी कहा जाता है, इन्फ्रारेड थर्मल इमेजिंग सिस्टम के माध्यम से वस्तुओं के थर्मल वितरण को दृश्य चित्रों में बदल देता है,ग्रे स्तर या छद्म रंग में मॉनिटर पर प्रदर्शितयह वस्तुओं के तापमान वितरण को प्राप्त करने में सक्षम बनाता है। थर्मल छवियों के आसान दृश्य विश्लेषण की सुविधा के लिए, उन्हें झूठे रंगों का उपयोग करके दर्शाया जाता है जो तापमान अंतर को इंगित करते हैं.
सेंसरमाइक्रो थर्मल इमेजिंग मॉड्यूल कितने छद्म रंगों की पेशकश कर सकता है?
सफेद गर्म, लावा, लौह धनुष, गर्म लौह, चिकित्सा, आर्कटिक, इंद्रधनुष1, इंद्रधनुष2, लाल गर्म, सफेद गर्म
इन्फ्रारेड फोकल प्लेन एरे का कार्य सिद्धांत
प्रकाश संवेदनशील तत्वों की एक सरणी फोकल प्लेन सरणी डिटेक्टर पर व्यवस्थित है।अनंत से उत्सर्जित अवरक्त किरणों को ऑप्टिकल प्रणाली के माध्यम से फोकल प्लेन सरणी के इन प्रकाश संवेदनशील तत्वों पर चित्रित किया जाता हैडिटेक्टर प्रकाश संकेत को विद्युत संकेत में परिवर्तित करता है और एकीकृत प्रवर्धन, नमूनाकरण, आउटपुट बफर और मल्टीप्लेक्सिंग प्रणाली करता है।और अंत में एक छवि बनाने के लिए निगरानी प्रणाली के लिए भेजा जाता है.
