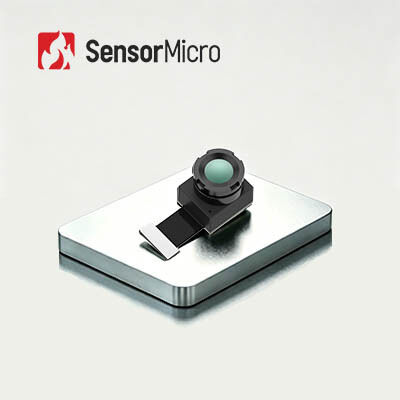

ओईएम छोटे आकार के अनकूल्ड एलडब्ल्यूआईआर थर्मल इमेजिंग कोर के साथ 256x192 रिज़ॉल्यूशन और 12μm पिक्सेल पिच फोकस फ्री डिजाइन

TIMO212 अनकूल्ड आईआर इमेजिंग मॉड्यूल सेंसरमाइक्रो द्वारा विकसित TIMO इन्फ्रारेड कैमरा मॉड्यूल परिवार का हिस्सा है।इसमें असाधारण रूप से छोटे आकार का 256x192/12μm वेफर लेवल पैकेज (WLP) इन्फ्रारेड डिटेक्टर है जो 8 से 14 माइक्रोन तक की लंबी तरंग दैर्ध्य को कवर करता है.

WLP तकनीक के लिए धन्यवाद, TIMO212 थर्मल IR कैमरा मॉड्यूल सुपर माइक्रो संरचना प्राप्त करता है,उच्च संवेदनशीलता और सस्ती कीमत पर बेहतर छवि गुणवत्ता प्रदान करते हुए बेहद कम लागत खर्चग्राहकों को अपनी आवश्यकताओं के अनुसार सबसे उपयुक्त प्रकार चुनने में सक्षम बनाता है।

अपनी पूरी तरह अनुकूलित संरचना के कारण, TIMO212 थर्मल कैमरा कोर का व्यापक रूप से इन्फ्रारेड थर्मल इमेजिंग अनुप्रयोगों जैसे थर्मोग्राफी, महामारी रोकथाम, स्मार्ट हार्डवेयर और AIoT में उपयोग किया जाता है।

• अंतिम SWaP-C अनुकूलन के साथ अल्ट्रा-मिनाचर मॉड्यूल
  • वेफर-स्तर पैकेज्ड डिटेक्टर + वेफर-स्तर ऑप्टिक्स + माइक्रो-इलेक्ट्रोमैग्नेटिक वाल्व शटर
  • सबसे छोटा इन्फ्रारेड थर्मल मॉड्यूल, अधिकतम लागत दक्षता के साथ बुनियादी थर्मल इमेजिंग कार्यक्षमता को सक्षम करता है
  • छोटे आकार, हल्के वजन और कम बिजली की खपत, लघु उपकरणों में एकीकरण के लिए आदर्श
• लचीले ऑप्टिक विकल्प, सटीक तापमान माप
  • विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए व्यापक कोण और टेलीफोटो सहित कई लेंस विकल्प उपलब्ध हैं
  • ±2°C तक की सटीकता के साथ उच्च परिशुद्धता तापमान माप; क्षेत्रीय और पूर्ण फ्रेम तापमान निगरानी दोनों का समर्थन करता है
• आसान एकीकरण, तेजी से विकास
  • विभिन्न एम्बेडेड प्लेटफार्मों के साथ संगत डीवीपी छवि इंटरफ़ेस का समर्थन करता है
  • RoHS 2.0 पर्यावरण मानकों के अनुरूप

TIMO212 थर्मल कैमरा कोर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जैसे कि थर्मोग्राफी, इंटेलिजेंट हार्डवेयर, स्मार्ट बिल्डिंग, स्मार्ट होम और AIoT।

इन्फ्रारेड थर्मल इमेजिंग के बारे में बात करते समय सबसे पहले इन्फ्रारेड विकिरण (IR) पर विचार करना चाहिए। इन्फ्रारेड विकिरण ऊर्जा की तरंग दैर्ध्य लगभग 700 एनएम से शुरू होती है और लगभग 1 मिमी तक फैली होती है।सभी वस्तुएं अवरक्त विकिरण के रूप में कुछ मात्रा में गर्मी उत्सर्जित करती हैं, जो हमारे लिए अदृश्य है क्योंकि पूरे विद्युत चुम्बकीय स्पेक्ट्रम में, नग्न आंख केवल "दृश्यमान प्रकाश" देख सकती है।

इन्फ्रारेड उपकरण का मुख्य घटक इन्फ्रारेड थर्मल डिटेक्टर है, जो आसपास की वस्तुओं के तापमान के मामूली अंतरों का संवेदनशीलता से पता लगा सकता है।यह वस्तुओं से विकिरण जानकारी एकत्र करता है और तापमान अंतर डेटा के आधार पर इमेजिंग के लिए तापमान जानकारी आउटपुट करता है. जितना अधिक गर्म वस्तु, अधिक अवरक्त विकिरण यह उत्पन्न करता है. यदि तीव्रता पर्याप्त उच्च है, आप इसे गर्मी के रूप में महसूस कर सकते हैं.
