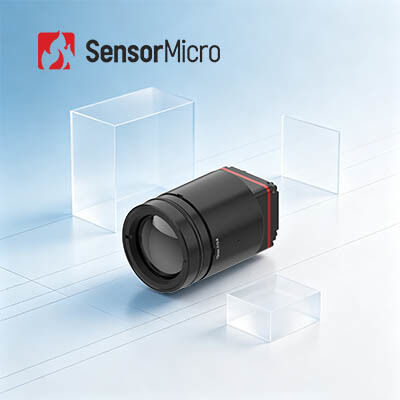

8μm पिक्सेल पिच और ≤30mK NETD के साथ LWIR अनकूल्ड 1280x1024 रिज़ॉल्यूशन थर्मल इमेजिंग मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईटीएल1208 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024 | बिजली की खपत | 1 माह |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 8μm |
| नेटडी | ≤30mK | फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
| प्रमुखता देना | 25 मिमी लेंस थर्मल इमेजिंग मॉड्यूल,आउटडोर थर्मल इमेजिंग मॉड्यूल 640x512,एलडब्ल्यूआईआर अनकूल्ड थर्मल कोर |
||
उत्पाद विवरण
LWIR अनकूल्ड 1280x1024/8μm थर्मल इमेजिंग मॉड्यूल
उत्पाद का अवलोकन
iTL1208 एक 8μm मेगापिक्सल अनकूल्ड इन्फ्रारेड कैमरा कोर है जिसे आधुनिक लघुकृत ऑप्टोइलेक्ट्रॉनिक टर्मिनल उपकरण के लिए डिज़ाइन किया गया है। उद्योग के अग्रणी SWaP (आकार, वजन और शक्ति) संकेतकों के साथ,इसका वजन केवल 35 है.7 ग्राम और 22.6*22.6*34.5 मिमी का माप 12 मिमी के एक मिलान लेंस के साथ।मॉड्यूल 30mK अति-कम थर्मल संवेदनशीलता के साथ 1280*1024 रिज़ॉल्यूशन पर अपनी श्रेणी में अग्रणी उच्च परिभाषा थर्मल इमेजिंग प्रदान करता है. समृद्ध मानक परिधीय इंटरफेस और वैकल्पिक अनुकूलित लेंस से लैस, यह तेजी से सिस्टम एकीकरण और सरल पैरामीटर विन्यास का समर्थन करता है। व्यापक रूप से सार्वजनिक सुरक्षा में लागू,औद्योगिक पता लगाने, और पोर्टेबल मोबाइल टर्मिनल क्षेत्रों, यह टर्मिनल उपकरण पुनरावृत्ति और उन्नयन के लिए स्थिर और विश्वसनीय कोर अवरक्त इमेजिंग समर्थन प्रदान करता है।
मुख्य विशेषताएं
- बेहद हल्का डिजाइन- 22.6*22.6*34.5 मिमी का कॉम्पैक्ट आकार और 35.7 ग्राम का वजन (12 मिमी लेंस सहित); अपनी कक्षा में सबसे उच्च स्तर के एकीकरण में से एक
- उच्च संवेदनशीलता, सटीक पता लगाने- 1280*1024 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-लघु पिक्सेल आकार, ठीक विवरण और स्पष्ट छवियों को वितरित करता है; विशिष्ट NETD ≤ 30mK, सूक्ष्म तापमान अंतरों का विश्वसनीय पता लगाने में सक्षम
- सरलीकृत विकास, तेजी से एकीकरण- विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं; एमआईपीआई सीएसआई छवि आउटपुट इंटरफ़ेस का समर्थन करता है; सीरियल पोर्ट / आई 2 सी के माध्यम से नियंत्रण के साथ रॉ और यूवी छवि डेटा आउटपुट
उत्पाद विनिर्देश
| मॉडल | आईटीएल1208 |
| आईआर डिटेक्टर सूचक | |
| संवेदनशील सामग्री | VOx |
| संकल्प | 1280*1024 |
| पिक्सेल आकार | 8 माइक्रोन |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 25/30 हर्ट्ज |
| प्रारंभ समय | ≤6s |
| डिजिटल वीडियो | RAW/YUV |
| छवि एल्गोरिथ्म | NUC/3DNR/DNS/DRC/EE |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| पीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 34Pin_Connector इंटरफ़ेस: BP04SD-34-0065-R0 |
| संचार इंटरफ़ेस | TTL-232/I2C |
| डिजिटल वीडियो इंटरफ़ेस | एमआईपीआई-सीएसआई |
| आपूर्ति वोल्टेज | 4.5-5.5V |
| सामान्य बिजली की खपत | 1W |
| मैकेनिकल | |
| आकार (लेंस सहित) | 5 मिमी लेंस के साथः 22.6mm*22.6mm*50mm (लेंस बाहरी व्यास Φ37mm) 10 मिमी लेंस के साथः 22.6 मिमी*22.6 मिमी*45.3 मिमी (लेंस बाहरी व्यास Φ33 मिमी) 12 मिमी लेंस के साथः 22.6mm*22.6mm*34.5mm (लेंस बाहरी व्यासΦ26.6mm) 17 मिमी लेंस के साथः 22.6 मिमी*22.6 मिमी*35.4 मिमी (लेंस बाहरी व्यास Φ27 मिमी) 25 मिमी लेंस के साथः 22.6mm*22.6mm*44.2mm (लेंस बाहरी व्यास Φ33mm) 35 मिमी लेंस के साथः 22.6mm*22.6mm*50.9mm (लेंस बाहरी व्यास Φ43.2mm) |
| वजन (लेंस सहित) | 85.5±4.5g (5 मिमी लेंस के साथ) 70.5±3.6g (10 मिमी लेंस के साथ) 35.7±2g (12 मिमी लेंस के साथ) 40.7±2.1g (17 मिमी लेंस के साथ) 71.0±3.6g (25 मिमी लेंस के साथ) 110±5.5g (35 मिमी लेंस के साथ) |
| पर्यावरण के अनुकूल | |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| भंडारण तापमान | -45°C~+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष |
| प्रभाव | आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मलः 5/10/12/17/25/35 मिमी |
औद्योगिक अनुप्रयोग
थर्मोग्राफी, सुरक्षा निगरानी, पेलोड, रोबोट, बुद्धिमान हार्डवेयर, एडीएएस, अग्निशमन और बचाव
सेंसरमाइक्रो के बारे में
सेंसरमाइक्रो दुनिया का अग्रणी इन्फ्रारेड डिटेक्टर निर्माता और सेवा प्रदाता है।हम दुनिया भर के ग्राहकों को उच्च प्रदर्शन वाले अनकूल्ड और कूल्ड थर्मल इमेजिंग डिटेक्टर प्रदान करते हैं और अपने पेशेवर अनुप्रयोग अनुभव को साझा करते हैंहम उन्नत इन्फ्रारेड डिटेक्टर, कैमरा कोर, और मॉड्यूल प्रदान करते हैं जो बहुमुखी प्रारूपों और तरंगों के बैंड के साथ हैं।हमारे उत्पाद विभिन्न प्रणालियों में सहज रूप से एकीकृत होते हैं जो उद्योगों में अगली पीढ़ी की इमेजिंग और सेंसिंग अनुप्रयोगों को सशक्त बनाते हैं.
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड कैमरा क्या है?
इन्फ्रारेड थर्मल इमेजिंग सिस्टम इन्फ्रारेड विकिरण को महसूस करने और इसे विद्युत संकेतों में परिवर्तित करने के लिए इन्फ्रारेड डिटेक्टरों का उपयोग करते हैं, जिन्हें फिर प्रवर्धित और प्रदर्शित छवियों में संसाधित किया जाता है।
इन्फ्रारेड कैमरा का मूल सिद्धांत
थर्मल इमेजिंग तकनीक दो मुख्य कार्यों के साथ एक निष्क्रिय, गैर-संपर्क पता लगाने और पहचान प्रौद्योगिकी हैः
- थर्मोग्राफीः संपर्क रहित तापमान माप और दोष का पता लगाना
- नाइट विजन: पूर्ण अंधेरे में आसानी से लक्ष्य का पता लगाने और पहचानने के लिए
