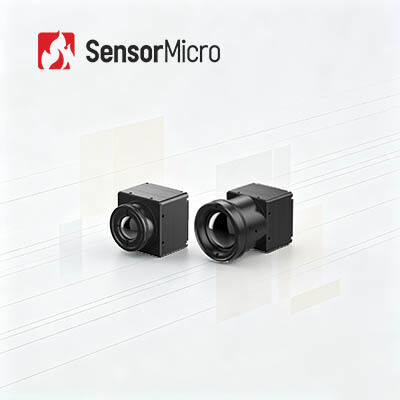

एलडब्ल्यूआईआर अनकूल्ड थर्मल इमेजिंग मॉड्यूल 384x288 रिज़ॉल्यूशन 17μm पिक्सेल पिच और 25 मिमी लेंस के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN417G3 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 384x288 | बिजली की खपत | 0.65 डब्ल्यू |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 17μm |
| नेटडी | ≤30mK/F1.0/25℃ | फ्रेम रेट | 25/30/50 हर्ट्ज |
| प्रमुखता देना | थर्मल कैमरा मॉड्यूल 12uM,640x512 LWIR थर्मल कैमरा मॉड्यूल,कॉम्पैक्ट LWIR कैमरा कोर |
||
उत्पाद विवरण
LWIR अनकूल्ड 384x288 17μm थर्मल इमेजिंग मॉड्यूल 25 मिमी लेंस के साथ
उत्पाद अवलोकन
384×288 17μm वेफर-लेवल पैकेज्ड इंफ्रारेड डिटेक्टर से लैस, COIN417G3 थर्मल कैमरा कोर में NETD≤30mK अल्ट्रा-हाई थर्मल सेंसिटिविटी और अनुकूलित इमेजिंग एल्गोरिदम हैं। बहु-प्रारूप छवि आउटपुट और कम बिजली खपत डिज़ाइन के साथ, यह इन्फ्रारेड कैमरा कोर लचीले लेंस मिलान और सुविधाजनक माध्यमिक एकीकरण का समर्थन करता है। इसे रात्रि सुरक्षा निगरानी, अग्निशमन बचाव, औद्योगिक मशीन दृष्टि और वाहन एडीएएस परिधीय प्रणालियों के लिए व्यापक रूप से अपनाया जाता है।
मुख्य विशेषताएं
- व्यापक कार्यक्षमता, लागत प्रभावी डिजाइन- छवि गुणवत्ता बढ़ाने के लिए एकीकृत उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ उच्च लागत-प्रदर्शन वेफर-स्तरीय पैकेजिंग डिटेक्टर का उपयोग करके विकसित किया गया
- उत्कृष्ट प्रदर्शन, बेहतर इमेजिंग- विशिष्ट NETD≤30mK और अगली पीढ़ी के छवि एल्गोरिदम के साथ उच्च संवेदनशीलता, स्पष्ट, तेज थर्मल छवियां प्रदान करती है
- लचीला विस्तार, तीव्र एकीकरण- USB2.0/DVP/LVDS/BT.656 छवि आउटपुट इंटरफेस और सीरियल पोर्ट नियंत्रण के साथ RAW/YUV छवि डेटा आउटपुट के समर्थन के साथ विविध अनुप्रयोग परिदृश्यों के अनुरूप एकाधिक ऑप्टिकल लेंस विकल्प उपलब्ध हैं।
उत्पाद विशिष्टताएँ
| नमूना | COIN417G3 |
|---|---|
| आईआर डिटेक्टर संकेतक | |
| संवेदनशील सामग्री | स्वर |
| संकल्प | 384×288 |
| पिक्सेल आकार | 17μm |
| वर्णक्रमीय प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK/F1.0/25℃ |
| मूर्ति प्रोद्योगिकी | |
| डिजिटल फ़्रेम दर | 25/30/50 हर्ट्ज |
| स्टार्टअप का समय | 6s |
| एनालॉग वीडियो | पीएएल/एनटीएससी |
| डिजिटल वीडियो | रॉ/YUV422 |
| छवि एल्गोरिथ्म | गैर-एकरूपता सुधार (एनयूसी) 3डी शोर में कमी (3डीएनआर) 2डी शोर दमन (डीएनएस) गतिशील रेंज संपीड़न (डीआरसी) एज एन्हांसमेंट (ईई) |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| आईसीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण एवं वीडियो प्रदर्शन |
| विद्युतीय | |
| मानक बाहरी इंटरफ़ेस | 50पिन: DF40C-50DP-0.4V(51), (HRS,पुरुष) |
| एक्सटेंशन बोर्ड | USB3.0/USB2.0/VPC/USB2.0&VPC |
| संचार इंटरफेस | टीटीएल-232/यूएसबी2.0 |
| डिजिटल वीडियो इंटरफ़ेस | डीवीपी8/डीवीपी16/यूएसबी2.0/बीटी.656/एलवीडीएस |
| वोल्टेज आपूर्ति | 4.5~5.5V |
| विशिष्ट बिजली की खपत | 0.65W |
| यांत्रिक | |
| नंगे कोर आकार (मिमी) | 25.4मिमी×25.4मिमी×16.5मिमी |
| नंगे कोर वजन (जी) | 16.6±1 |
| पर्यावरण अनुकूलता | |
| परिचालन तापमान | -40℃~+70℃ |
| भंडारण तापमान | -45℃~+85℃ |
| नमी | 5%~95%, गैर-संघनक |
| कंपन | यादृच्छिक कंपन, 5.35 ग्राम, 3-अक्ष |
| प्रभाव | हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार |
| प्रमाणन | ROHS2.0/पहुंच |
| ऑप्टिकल लेंस | |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथरमल: 4.8 मिमी/7 मिमी/9.1 मिमी/13 मिमी/19 मिमी/25 मिमी/35 मिमी |
| सुरक्षा स्तर | IP67(फ्रंट लेंस) |
औद्योगिक अनुप्रयोग
COIN417G3 थर्मल इमेजिंग मॉड्यूल का उपयोग औद्योगिक विजन, सुरक्षा निगरानी, अग्निशमन और बचाव, आउटडोर, मशीन विजन, ADAS आदि के क्षेत्र में किया जाता है।
उत्पाद लाभ
- विविध उत्पाद पोर्टफोलियो- विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टरों, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की विस्तृत श्रृंखला
- समृद्ध उत्पाद विविधता- एकाधिक सरणी रिज़ॉल्यूशन, पिक्सेल आकार, वेवबैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं
- बेहतरीन प्रदर्शन- स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता, पर्यावरणीय चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करने के लिए डिज़ाइन की गई है
- आसान एकीकरण- एकाधिक इंटरफ़ेस विकल्प एकीकरण को सरल बनाते हैं और कई एप्लिकेशन क्षेत्रों में तेजी से विकास को सक्षम बनाते हैं
अक्सर पूछे जाने वाले प्रश्नों
क्या थर्मल इमेजिंग कैमरे कांच के माध्यम से पता लगा सकते हैं?
आपको यह जानकर आश्चर्य हो सकता है कि थर्मल इमेजर्स अक्सर कांच के माध्यम से पता लगाने में विफल होते हैं।
भौतिक विज्ञान की दृष्टि से इस समस्या के तकनीकी कारणों की व्याख्या करना कठिन है, लेकिन इसका सिद्धांत बहुत सरल है। अनिवार्य रूप से, दृश्य प्रकाश कांच से होकर गुजरता है, लेकिन कांच अवरक्त तरंग दैर्ध्य के लिए दर्पण की तरह काम करता है (यही कारण है कि थर्मल इमेजिंग कैमरा लेंस अक्सर कांच के बजाय जर्मेनियम या जिंक सेलेनाइड से बने होते हैं)।
यदि आप थर्मल इमेजिंग कैमरे को खिड़की की ओर इंगित करते हैं, तो स्क्रीन दूसरी तरफ की छवि को स्पष्ट रूप से नहीं दिखाएगी, आपको संभवतः धुंधला दिखाई देगा, और यह संभवतः आपके द्वारा पकड़े गए लेंस का धुंधला प्रतिबिंब है।
लेकिन यह पूर्ण नहीं है, कुछ अवरक्त आवृत्तियाँ कांच से होकर गुजर सकती हैं, और कांच के कुछ प्रकार और विन्यास विभिन्न डिग्री के अवरक्त प्रकाश को गुजरने की अनुमति देते हैं। उदाहरण के लिए, कार की विंडशील्ड मानक घरेलू ग्लास की तुलना में बेहतर परिणाम देती हैं।
