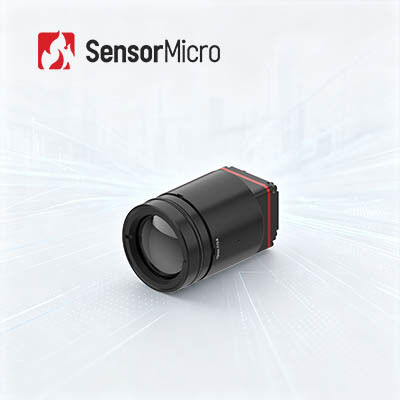

1280x1024 रिज़ॉल्यूशन 8μm पिक्सेल पिच और 25Hz/30Hz फ़्रेम दर के साथ LWIR थर्मल इमेजिंग कैमरा कोर

  • LWIR Thermal Imaging Camera Core with 1280x1024 Resolution 8μm Pixel Pitch and 25Hz/30Hz Frame Rate
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल1208
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 1280x1024 बिजली की खपत 1 माह
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 8μm
नेटडी ≤30mK फ्रेम रेट 25हर्ट्ज/30हर्ट्ज
प्रमुखता देना

ADAS थर्मल इमेजिंग कैमरा कोर

,

30Hz थर्मल इमेजिंग कैमरा कोर

,

0.8W थर्मल कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
ADAS के लिए 25Hz/30Hz फ्रेम दर के साथ LWIR थर्मल इमेजिंग कैमरा कोर
आउटडोर के लिए 640x512 12 माइक्रोन इन्फ्रारेड डिटेक्टरों के साथ LWIR थर्मल इमेजिंग मॉड्यूल
उत्पाद अवलोकन

iTL1208 8μm मेगापिक्सेल इन्फ्रारेड कैमरा कोर कठिन परिदृश्यों में अत्यधिक लघुकरण और स्थिर प्रदर्शन को संतुलित करता है। इस थर्मल मॉड्यूल में कॉम्पैक्ट डिज़ाइन, हल्की संरचना और 1W जितनी कम बिजली की खपत है। इसका अल्ट्रा-लाइट 35.7 ग्राम वजन और कॉम्पैक्ट क्यूबिक संरचना कंपन-प्रवण मोबाइल और हैंडहेल्ड उपकरणों पर संरचनात्मक स्थापना विफलता को रोकती है।

उच्च-ग्रेड 8μm इन्फ्रारेड डिटेक्टर परिवेश के तापमान में उतार-चढ़ाव के बीच स्थिर ≤30mK थर्मल डिटेक्शन संवेदनशीलता बनाए रखता है, जबकि अंतर्निहित छवि अनुकूलन एल्गोरिदम धुंध, शोर और कम-रोशनी इमेजिंग विरूपण को दबाता है। टिकाऊ सार्वभौमिक इंटरफेस और मल्टी-लेंस अनुकूलनशीलता के साथ, यह कैमरा कोर बाहरी परिधि की निगरानी, ​​​​साइट पर उच्च तापमान वाले औद्योगिक परीक्षण और कठिन क्षेत्र की परिस्थितियों में कम दृश्यता वाली आग और आपदा बचाव मिशनों के लिए विश्वसनीय रूप से संचालित होता है।

उन्नत छवि एल्गोरिदम और तापमान माप फ़ंक्शन iTL1208 थर्मल मॉड्यूल को अल्ट्रा-स्पष्ट थर्मल छवियां प्रस्तुत करने में सक्षम बनाता है।

मुख्य विशेषताएं
  • बेहद हल्का डिज़ाइन- 22.6×22.6×34.5 मिमी का कॉम्पैक्ट आकार और 35.7 ग्राम का वजन (12 मिमी लेंस सहित), जो अपनी श्रेणी में एकीकरण के उच्चतम स्तर में से एक है।
  • उच्च संवेदनशीलता, सटीक पहचान- 1280×1024 रिज़ॉल्यूशन के साथ 8μm अल्ट्रा-स्मॉल पिक्सेल आकार, सूक्ष्म तापमान अंतर का विश्वसनीय पता लगाने के लिए विशिष्ट NETD ≤ 30mK के साथ बारीक विवरण और स्पष्ट छवियां प्रदान करता है
  • सरलीकृत विकास, तेज़ एकीकरण- विभिन्न एप्लिकेशन आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं, सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ MIPI CSI इमेज आउटपुट इंटरफ़ेस, RAW और YUV इमेज डेटा आउटपुट का समर्थन करता है।
उत्पाद विशिष्टताएँ
नमूना आईटीएल1208
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 1280×1024
पिक्सेल आकार 8μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK
मूर्ति प्रोद्योगिकी
डिजिटल फ़्रेम दर 25/30 हर्ट्ज
स्टार्टअप का समय ≤6s
डिजिटल वीडियो रॉ/युवी
छवि एल्गोरिथ्म एनयूसी/3डीएनआर/डीएनएस/डीआरसी/ईई
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
पीसी सॉफ्टवेयर
पीसी सॉफ्टवेयर मॉड्यूल नियंत्रण एवं वीडियो प्रदर्शन
विद्युतीय
मानक बाहरी इंटरफ़ेस 34पिन_कनेक्टर इंटरफ़ेस: BP04SD-34-0065-R0
संचार इंटरफेस टीटीएल-232/आई2सी
डिजिटल वीडियो इंटरफ़ेस एमआईपीआई-सीएसआई
वोल्टेज आपूर्ति 4.5-5.5V
विशिष्ट बिजली की खपत 1 माह
यांत्रिक
आकार (लेंस सहित) 5 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 50 मिमी (लेंस बाहरी व्यास Φ37 मिमी)
10 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 45.3 मिमी (लेंस बाहरी व्यास Φ33 मिमी)
12 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 34.5 मिमी (लेंस बाहरी व्यास Φ26.6 मिमी)
17 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 35.4 मिमी (लेंस बाहरी व्यास Φ27 मिमी)
25 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 44.2 मिमी (लेंस बाहरी व्यास Φ33 मिमी)
35 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 50.9 मिमी (लेंस बाहरी व्यास Φ43.2 मिमी)
वजन (लेंस सहित) 85.5±4.5 ग्राम (5 मिमी लेंस के साथ)
70.5±3.6 ग्राम (10 मिमी लेंस के साथ)
35.7±2g (12 मिमी लेंस के साथ)
40.7±2.1 ग्राम (17 मिमी लेंस के साथ)
71.0±3.6 ग्राम (25 मिमी लेंस के साथ)
110±5.5 ग्राम (35 मिमी लेंस के साथ)
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार
प्रमाणन ROHS2.0/पहुंच
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 5/10/12/17/25/35 मिमी
औद्योगिक अनुप्रयोग

आईटीएल1208 थर्मल इमेजिंग मॉड्यूल का उपयोग व्यापक रूप से वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, ​​​​पहनने योग्य डिवाइस, पोर्टेबल डिवाइस आदि के क्षेत्रों में किया जा सकता है।

हमारे फायदे
  • इन्फ्रारेड उद्योग में विश्व-अग्रणी प्रौद्योगिकी के साथ उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
  • विभिन्न प्रारूपों और पिक्सेल आकारों में अनकूल्ड और कूल्ड आईआर डिटेक्टरों सहित विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध हैं
  • तीन उत्पादन लाइनों और लाखों डिटेक्टरों तक वार्षिक उत्पादन क्षमता के साथ तेजी से वितरण सुनिश्चित करने के लिए वॉल्यूम उत्पादन
अक्सर पूछे जाने वाले प्रश्नों
1. नेटडी

NETD (शोर समतुल्य तापमान अंतर) लक्ष्य और पृष्ठभूमि के बीच का तापमान अंतर है जब डिटेक्टर आउटपुट सिग्नल-टू-शोर अनुपात 1 के बराबर होता है। यह इन्फ्रारेड डिटेक्टरों की संवेदनशीलता को मापता है।

इन्फ्रारेड डिटेक्टर में NETD जितना छोटा होता है, यह उतनी ही अधिक थर्मल संवेदनशीलता और बेहतर छवि गुणवत्ता प्रदान करता है। लक्ष्य और पृष्ठभूमि के बीच छोटे तापमान अंतर के लिए उच्च तापीय संवेदनशीलता डिटेक्टरों की आवश्यकता होती है।

2. फ़्रेम दर

फ़्रेम दर इन्फ्रारेड मॉड्यूल द्वारा निर्मित पूर्ण छवि के प्रति सेकंड फ़्रेम की संख्या को संदर्भित करती है। तेज गति से चलने वाली गति या तेजी से बदलते तापमान वाले लक्ष्यों के लिए, माप सटीकता और अवलोकन प्रभावशीलता को बनाए रखने के लिए उच्च फ्रेम दर वाले थर्मल मॉड्यूल का चयन किया जाना चाहिए।
