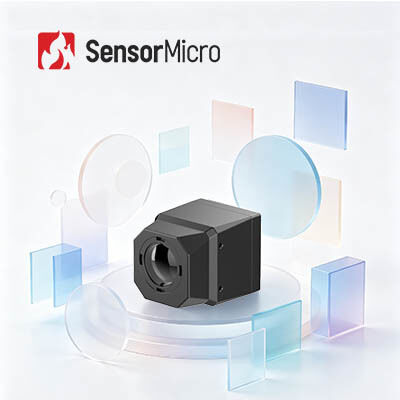

अल्ट्रा कॉम्पैक्ट स्मार्ट सुरक्षा के लिए 256×192 रिज़ॉल्यूशन और 12μm पिक्सेल पिच के साथ एलडब्ल्यूआईआर थर्मल कैमरा कोर

  • LWIR Thermal Camera Core with 256×192 Resolution and 12μm Pixel Pitch for Ultra-Compact Smart Security
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या MICO212
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 256×192 बिजली की खपत ≤550mW@5V
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 12μm
नेटडी ≤30mK/F1.0/25℃ वोल्टेज आपूर्ति डीसी: 5V~24V
प्रमुखता देना

थर्मल इमेजिंग एलडब्ल्यूआईआर कैमरा कोर

,

640x512 डिटेक्टर एलडब्ल्यूआईआर कैमरा कोर

,

12um डिटेक्टर थर्मल कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
स्मार्ट सुरक्षा के लिए 256×192 12μm इन्फ्रारेड डिटेक्टर के साथ एलडब्ल्यूआईआर थर्मल कैमरा कोर
उत्पाद का अवलोकन

MICO212 अल्ट्रा कॉम्पैक्ट इन्फ्रारेड कैमरा कोर में 256×192 रिज़ॉल्यूशन इन्फ्रारेड डिटेक्टर, 10 मिमी ऑप्टिकल लेंस (FOV: 17.5°×13.2°), इमेज प्रोसेसिंग बोर्ड और उच्च शक्ति वाले संरचनात्मक घटक शामिल हैं.यह एनालॉग या डिजिटल वीडियो को बैकएंड प्लेटफार्मों पर प्रसारित करता है, एक लागत प्रभावी थर्मल इमेजिंग समाधान प्रदान करते हुए एकीकरण चक्र को काफी कम करता है।

मुख्य विशेषताएं
  • लागत प्रभावी समाधान:उच्च ऊर्जा दक्षता के लिए स्वयं विकसित 256×192/12μm अनकूल्ड इन्फ्रारेड डिटेक्टर और समर्पित एएसआईसी चिप से सुसज्जित
  • अनुकूलित SWaP डिज़ाइनःअल्ट्रा कॉम्पैक्ट आकार (22.2×22.2×28.4 मिमी लेंस को छोड़कर), हल्का वजन (16±2g), कम बिजली की खपत (550mW)
  • आसान विकास और त्वरित एकीकरण:न्यूनतम संरचनात्मक डिजाइन प्रयास के साथ सीवीएसबी/यूएसबी/एमआईपीआई मानकों का समर्थन करने वाला मूल एनालॉग या डिजिटल वीडियो आउटपुट
उत्पाद विनिर्देश
मॉडल MICO212
आईआर डिटेक्टर संवेदनशील सामग्रीः VOx
संकल्पः 256×192
पिक्सेल आकारः 12μm
NETD: ≤30mK/F1.0/25°C
स्पेक्ट्रल प्रतिक्रियाः 8~14μm
ऑप्टिकल लेंस फोकस/F#: 10mm/F1.0-FF
एफओवीः 17.5° ((एच) × 13.2° ((वी)
पता लगाने की सीमा (8 पिक्सेल): 99 मीटर (व्यक्ति), 360 मीटर (वाहन)
प्रकारः फिक्स्ड फोकस एथर्मल
पहला लेंस सीलिंग/कोटिंगः IP67/HD
छवि प्रसंस्करण एनालॉग वीडियोः PAL (डिफ़ॉल्ट) / NTSC
डिजिटल वीडियोः यूएसबी
प्रारंभ समयः ≤6 सेकंड
छवि एल्गोरिथ्मः NUC/3D/2D/DRC/EE/SFFC
विद्युत इंटरफेस मानक बाहरी इंटरफ़ेस: 3PIN (A1251-WV-S-3P)
वीडियो इंटरफेस: CVBS।
विद्युत आपूर्ति आपूर्ति वोल्टेजः डीसीः 5V ~ 24V
स्थिर बिजली की खपतः ≤550mW@5V, 23±3°C
मैकेनिकल आयामः ≤22.2mm×22.2mm×28.4mm (L×W×H)
वजनः <16±2g
पर्यावरण के अनुकूल ऑपरेटिंग तापमानः -40°C~+70°C
भंडारण तापमानः -45°C+85°C
आर्द्रताः 5%~95%, नॉन कंडेनसिंग
कंपन: यादृच्छिक कंपन, 5.35 ग्राम, 3-अक्ष
प्रभाव: आधा साइन तरंग, 40g/11ms, 3 अक्ष, 6 दिशा
प्रमाणन ROHS2.0/REACH
औद्योगिक अनुप्रयोग

थर्मोग्राफी, सुरक्षा निगरानी, रोबोट, बुद्धिमान हार्डवेयर, एडीएएस, अग्निशमन और बचाव

हमारे फायदे
  • इन-हाउस इन्फ्रारेड डिटेक्टर टेक्नोलॉजीज:8-इंच 0.11μm VOx अनकूल्ड, 8-इंच 0.5μm MCT कूल्ड, 8-इंच 0.5μm T2SL कूल्ड इन्फ्रारेड डिटेक्टर
  • उत्पादन क्षमताःप्रति वर्ष 6 मिलियन स्वयं विकसित अवरक्त डिटेक्टर
  • विनिर्माण सुविधाएं:30,000 m2 सेमीकंडक्टर निर्माण सुविधा जिसमें 20,000 m2 स्वच्छ कक्ष क्षेत्र है
अक्सर पूछे जाने वाले प्रश्न
ऑप्टिकल गैस इमेजिंग का कार्य सिद्धांत

ऑप्टिकल गैस इमेजिंग एक अवरक्त तकनीक है जो अदृश्य औद्योगिक गैसों को दर्शाता है। पूर्ण शून्य (-273.15°C) से ऊपर की सभी वस्तुएं तापमान के आधार पर तीव्रता के साथ अवरक्त विकिरण उत्सर्जित करती हैं।इन्फ्रारेड थर्मल कैमरे इस विकिरण को तापमान या विकिरण अंतरों के आधार पर दृश्य छवियों में परिवर्तित करते हैं.

विशिष्ट तरंग दैर्ध्य पर गैस अवशोषण गैस और पृष्ठभूमि के बीच विकिरण अंतर पैदा करता है।गैस रिसाव का पता लगाने संकीर्ण बैंड फिल्टर के साथ अवरक्त डिटेक्टर गैस अवशोषण चोटियों के पास अवरक्त बैंड प्राप्त, विकिरण अंतरों के माध्यम से गैस को दृश्य छवियों में परिवर्तित करता है।

ऑप्टिकल गैस इमेजिंग कैमरे उत्पादन लाइनों को रोकने के बिना गैस रिसाव का जल्दी से पता लगाते हैं।
