एलडब्ल्यूआईआर थर्मल इमेजिंग मॉड्यूल 384x288 रिज़ॉल्यूशन और 12μm पिक्सेल पिच के साथ 0.8W बिजली की खपत पर आउटडोर उपयोग के लिए

  • LWIR Thermal Imaging Module with 384x288 Resolution and 12μm Pixel Pitch for Outdoor Use at 0.8W Power Consumption
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या iSE412
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 384x288 फ्रेम रेट 50 हर्ट्ज
बिजली की खपत 0.8 डब्ल्यू वर्णक्रमीय श्रेणी 8~14μm
पिक्सेल पिच 12μm नेटडी ≤30mK
प्रमुखता देना

एलडब्ल्यूआईआर क्लियर थर्मल इमेजिंग मॉड्यूल

,

एनईटीडी 40mk थर्मल इमेजिंग मॉड्यूल

,

12um पिक्सेल आकार थर्मल मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण

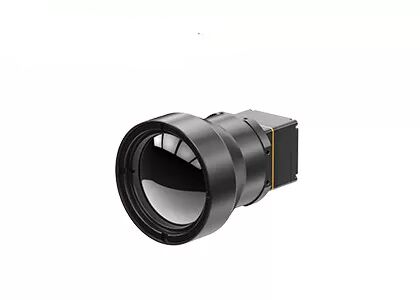

आउटडोर के लिए 384x288 12μm इन्फ्रारेड डिटेक्टर के साथ LWIR थर्मल इमेजिंग मॉड्यूल

iSE412 थर्मल कैमरा मॉड्यूल 384×288/12μm सिरेमिक पैकेज अनकूल्ड इन्फ्रारेड डिटेक्टर को एकीकृत करता है। सिरेमिक पैकेजिंग एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है जो पैक किए गए डिटेक्टर के आयतन और वजन को काफी कम करती है।

iSE412 थर्मल मॉड्यूल में कॉम्पैक्ट डिज़ाइन, हल्का ढांचा और 0.8W तक की कम बिजली की खपत है। उन्नत छवि एल्गोरिदम के साथ, यह असाधारण रूप से सहज थर्मल इमेजिंग प्रदर्शन प्रदान करता है।

यह मॉड्यूल सुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य OSD, स्लीप मोड, इलेक्ट्रॉनिक ज़ूम और वन-क्लिक कैलिब्रेशन का समर्थन करता है। यह कई लेंस, वीडियो इंटरफेस और माइक्रो OLED डिस्प्ले के साथ संगत है। कॉम्पैक्ट 25.4×25.4×22.7mm आयामों और ≤26g के बेयर कोर वजन के साथ, यह सीमित स्थानों में स्थिर थर्मल इमेजिंग प्रदान करता है। औद्योगिक दृष्टि, अग्निशमन बचाव, सुरक्षा निगरानी, ​​आउटडोर अवलोकन, मशीन दृष्टि और उपभोक्ता इलेक्ट्रॉनिक्स में व्यापक रूप से लागू।

मुख्य विशेषताएं
  • सहज देखने के लिए शटरलेस डिज़ाइन
    • संचालन के दौरान शटर कैलिब्रेशन की आवश्यकता नहीं है, जिससे पारंपरिक शटर-आधारित प्रणालियों में आम छवि झटके समाप्त हो जाते हैं
    • मूक संचालन यांत्रिक शोर के बिना विवेकपूर्ण उपयोग सुनिश्चित करता है
  • कॉम्पैक्ट और हल्का, एकीकरण के लिए लचीला
    • कुल सिस्टम आयाम 25.4×25.4×22.7 मिमी जितने छोटे, बेयर कोर वजन ≤26±1.5g
    • स्थान-बचत संरचनात्मक डिजाइन लचीले सिस्टम लेआउट और एकीकरण की अनुमति देता है
  • सुविधा-संपन्न, निर्बाध एकीकरण
    • सुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य OSD, स्लीप मोड, वन-क्लिक कैलिब्रेशन और विभिन्न माइक्रो OLED डिस्प्ले के साथ संगतता का समर्थन करता है
    • आसान द्वितीयक विकास और सिस्टम अनुकूलन के लिए कई ऑप्टिकल लेंस और विस्तार घटकों के साथ संगत
उत्पाद विनिर्देश
मॉडल iSE412
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री VOx
रिज़ॉल्यूशन 384×288
पिक्सेल आकार 12μm
स्पेक्ट्रल प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK
छवि प्रसंस्करण
प्रभावी पिक्सेल 384×288
डिजिटल फ्रेम दर 50Hz
स्टार्ट-अप समय 6s
डिजिटल वीडियो YUV420/YUV422/RGB888/RAW
छवि एल्गोरिथम NUC/DRC/DNS/DDE/SFFC
शटरलेस समर्थित
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिन्ट/ब्लैक हॉट)
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विकर्ण
डिजिटल ज़ूम 1x/2x/4x/8x
छवि चमक ऑटो/मैनुअल
छवि कंट्रास्ट ऑटो/मैनुअल
क्षतिपूर्ति मोड मैनुअल
विद्युत
मानक बाहरी इंटरफ़ेस
50 पिन: BP040SB-50-0114-B-R0
संचार इंटरफ़ेस TTL-232/USB2.0
डिजिटल वीडियो इंटरफ़ेस DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
विस्तार घटक USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
विद्युत इंटरफ़ेस
आपूर्ति वोल्टेज 2.7V~5.3V
विशिष्ट बिजली की खपत 0.8W@50Hz@23±3℃
यांत्रिक/लेंस
बेयर कोर आकार (मिमी) 25.4×25.4×22.7 φ36×24.3
बेयर कोर वजन (ग्राम) 26±1.5 28±1.5
ऑप्टिकल लेंस
फिक्स्ड फोकस एथर्मल: 4.9/9.1/13/19mm
फिक्स्ड फोकस एथर्मल: 25mm/35mm
शटर घटक वैकल्पिक
कंपन 5.35g, रैंडम वाइब्रेशन, 3-एक्सिस
प्रभाव हाफ साइन वेव, 40g/11ms, इम्पैक्ट डायरेक्शन एक्स एक्सिस, 3 बार 1500g@0.4ms
सुरक्षा स्तर IP67 (फ्रंट लेंस)
पर्यावरणीय अनुकूलनशीलता
ऑपरेटिंग तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
आर्द्रता 5%~95%, गैर-संक्षेपण
प्रमाणन ROHS2.0/REACH
औद्योगिक अनुप्रयोग

iSE412 थर्मल इमेजिंग मॉड्यूल का उपयोग औद्योगिक दृष्टि, अग्निशमन और बचाव, सुरक्षा निगरानी, ​​आउटडोर अवलोकन, मशीन दृष्टि, उपभोक्ता इलेक्ट्रॉनिक्स और अन्य क्षेत्रों में किया जाता है।

हमारे फायदे
  • गहन तकनीकी विशेषज्ञता - इन्फ्रारेड सेंसर तकनीक के अनुसंधान, विकास और अनुप्रयोग में कई वर्षों के अनुभव के साथ, हमने चिप डिजाइन, वेफर फैब्रिकेशन, पैकेजिंग और परीक्षण, साथ ही सिस्टम एकीकरण में मजबूत क्षमताएं बनाई हैं।
  • नवाचार और व्यावहारिक कार्यान्वयन पर केंद्रित - हम थर्मल इमेजिंग में तकनीकी सफलताओं को चलाने के लिए प्रतिबद्ध हैं, लगातार NETD, SWaP और ऑपरेटिंग तापमान की सीमाओं को आगे बढ़ा रहे हैं।
  • विविध उत्पाद पोर्टफोलियो - स्वतंत्र अनुसंधान एवं विकास और कई तकनीकी रास्तों द्वारा समर्थित, हम इन्फ्रारेड डिटेक्शन घटकों की एक व्यापक श्रृंखला प्रदान करते हैं।
  • कठोर विश्वसनीयता सत्यापन - एक मजबूत गुणवत्ता प्रबंधन प्रणाली द्वारा समर्थित, हमारे उत्पाद दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए कई परीक्षण प्रक्रियाओं से गुजरते हैं।
  • पेशेवर तकनीकी सहायता - हमारी इंजीनियरिंग टीम सिस्टम एकीकरण में तेजी लाने और दक्षता में सुधार के लिए ग्राहकों की अनुसंधान एवं विकास और उत्पाद टीमों के साथ मिलकर काम करती है।
अक्सर पूछे जाने वाले प्रश्न
DRI रेंज क्या है?

DRI रेंज का मतलब है डिटेक्शन, रिकग्निशन और आइडेंटिफिकेशन।

डिटेक्शन को इस प्रकार परिभाषित किया गया है: यदि फ़ील्ड ऑफ़ व्यू में कोई लक्ष्य पाया जाता है, तो लक्ष्य की छवि को महत्वपूर्ण आयाम दिशा में 1.5 पिक्सेल से अधिक का हिसाब देना चाहिए।

रिकग्निशन को इस प्रकार परिभाषित किया गया है: लक्ष्य को वर्गीकृत किया जा सकता है ताकि यह पहचाना जा सके कि लक्ष्य कार, ट्रक या व्यक्ति है, जिसका अर्थ है कि लक्ष्य की छवि को महत्वपूर्ण आयाम दिशा में 6 पिक्सेल से अधिक का हिसाब देना चाहिए।

आइडेंटिफिकेशन को इस प्रकार परिभाषित किया गया है कि लक्ष्य के मॉडल और अन्य विशेषताओं को अलग किया जा सकता है। उदाहरण के लिए, दुश्मन और हम के बीच अंतर करने के लिए, लक्ष्य की छवि को महत्वपूर्ण आयाम दिशा में 12 पिक्सेल से अधिक का हिसाब देना चाहिए।
