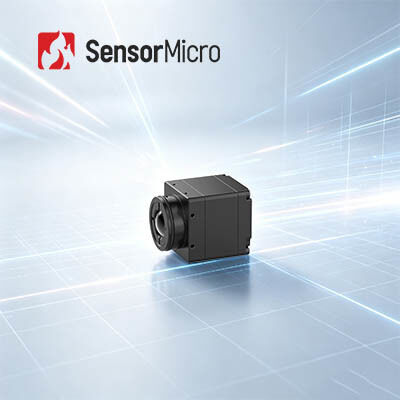

एलडब्ल्यूआईआर थर्मल इमेजिंग मॉड्यूल 384x288 रिज़ॉल्यूशन और 12μm पिक्सेल पिच के साथ 0.8W बिजली की खपत पर आउटडोर उपयोग के लिए

  • LWIR Thermal Imaging Module with 384x288 Resolution and 12μm Pixel Pitch for Outdoor Use at 0.8W Power Consumption
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या iSE412
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 384x288 फ्रेम रेट 50 हर्ट्ज
बिजली की खपत 0.8 डब्ल्यू वर्णक्रमीय श्रेणी 8~14μm
पिक्सेल पिच 12μm नेटडी ≤30mK
प्रमुखता देना

LWIR क्लियर थर्मल इमेजिंग मॉड्यूल

,

NETD 40mk थर्मल इमेजिंग मॉड्यूल

,

12uM पिक्सल साइज थर्मल मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
एलडब्ल्यूआईआर थर्मल इमेजिंग मॉड्यूल 384x288 12μm आउटडोर के लिए इन्फ्रारेड डिटेक्टर के साथ

iSE412 थर्मल कैमरा मॉड्यूल में 384×288/12μm केरामिक पैकेज अनकूल्ड इन्फ्रारेड डिटेक्टर शामिल है।सिरेमिक पैकेजिंग एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है जो पैक किए गए डिटेक्टर की मात्रा और वजन को काफी कम करती है.

iSE412 थर्मल मॉड्यूल में कॉम्पैक्ट डिजाइन, हल्के संरचना और 0.8W तक कम बिजली की खपत है।यह असाधारण रूप से चिकनी थर्मल इमेजिंग प्रदर्शन प्रदान करता है.

यह मॉड्यूल सुपर-रिज़ॉल्यूशन एल्गोरिदम, चित्र-इन-चित्र, अनुकूलन योग्य ओएसडी, नींद मोड, इलेक्ट्रॉनिक ज़ूम, और एक-क्लिक कैलिब्रेशन का समर्थन करता है। यह कई लेंस, वीडियो इंटरफेस,और माइक्रो ओएलईडी डिस्प्ले. कॉम्पैक्ट 25.4×25.4×22.7mm आयामों और ≤26g नंगे कोर वजन के साथ, यह सीमित स्थानों में स्थिर थर्मल इमेजिंग प्रदान करता है। व्यापक रूप से औद्योगिक दृष्टि, अग्निशमन बचाव,सुरक्षा निगरानी, आउटडोर अवलोकन, मशीन विजन और उपभोक्ता इलेक्ट्रॉनिक्स।

मुख्य विशेषताएं
  • बेहतर देखने के लिए शटरलेस डिज़ाइन
    • ऑपरेशन के दौरान शटर कैलिब्रेशन की आवश्यकता नहीं, पारंपरिक शटर आधारित प्रणालियों में आम छवि थरथराहट को समाप्त करना
    • चुपचाप काम करना यांत्रिक शोर के बिना चुपचाप उपयोग सुनिश्चित करता है
  • कॉम्पैक्ट और हल्का, एकीकरण के लिए लचीला
    • कुल सिस्टम आयाम 25.4×25.4×22.7 मिमी तक छोटे, नंगे कोर वजन ≤26±1.5g
    • अंतरिक्ष-बचत संरचनात्मक डिजाइन लचीली प्रणाली लेआउट और एकीकरण की अनुमति देता है
  • सुविधा-समृद्ध, निर्बाध एकीकरण
    • सुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य ओएसडी, स्लीप मोड, एक-क्लिक कैलिब्रेशन और विभिन्न माइक्रो ओएलईडी डिस्प्ले के साथ संगतता का समर्थन करता है
    • आसान द्वितीयक विकास और प्रणाली अनुकूलन के लिए कई ऑप्टिकल लेंस और विस्तार घटकों के साथ संगत
उत्पाद विनिर्देश
मॉडल iSE412
आईआर डिटेक्टर सूचक
संवेदनशील सामग्री VOx
संकल्प 384×288
पिक्सेल आकार 12μm
स्पेक्ट्रल प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK
छवि प्रसंस्करण
प्रभावी पिक्सेल 384×288
डिजिटल फ्रेम दर 50Hz
प्रारंभ समय 6s
डिजिटल वीडियो YUV420/YUV422/RGB888/RAW
छवि एल्गोरिथ्म NUC/DRC/DNS/DDE/SFFC
शटर रहित समर्थित
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विघात
डिजिटल ज़ूम 1x/2x/4x/8x
छवि चमक ऑटो/मैनुअल
छवि विपरीत ऑटो/मैनुअल
मुआवजा मोड मैनुअल
विद्युत
मानक बाहरी इंटरफ़ेस
50पिन: BP040SB-50-0114-B-R0
संचार इंटरफ़ेस टीटीएल-232/यूएसबी2.0
डिजिटल वीडियो इंटरफ़ेस DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
विस्तार घटक USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
विद्युत इंटरफेस
आपूर्ति वोल्टेज 2.7V~5.3V
सामान्य बिजली की खपत 0.8W@50Hz@23±3°C
मैकेनिकल/लेंस
नंगे कोर का आकार ((मिमी) 25.4×25.4×227 φ36×24.3
नंगे नाभिक का भार ((जी) 26±1.5 28±1.5
ऑप्टिकल लेंस
फिक्स्ड फोकस एथर्मल: 4.9/9.1/13/19 मिमी
फिक्स्ड फोकस एथर्मलः 25mm/35mm
शटर घटक वैकल्पिक
कंपन 5.35g, यादृच्छिक कंपन, 3-अक्ष
प्रभाव आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार 1500g@0.4ms
सुरक्षा स्तर IP67 (फ्रंट लेंस)
पर्यावरण के अनुकूल
ऑपरेटिंग तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
प्रमाणन ROHS2.0/REACH
औद्योगिक अनुप्रयोग

आईएसई412 थर्मल इमेजिंग मॉड्यूल औद्योगिक दृष्टि, अग्निशमन और बचाव, सुरक्षा निगरानी, बाहरी अवलोकन, मशीन दृष्टि, उपभोक्ता इलेक्ट्रॉनिक्स और अधिक के क्षेत्र में लागू होता है।

हमारे फायदे
  • गहरी तकनीकी विशेषज्ञता- अनुसंधान, विकास और अवरक्त सेंसर प्रौद्योगिकी के अनुप्रयोग में कई वर्षों के अनुभव के साथ, हमने चिप डिजाइन, वेफर निर्माण,पैकेजिंग और परीक्षण, साथ ही सिस्टम इंटीग्रेशन।
  • नवाचार और व्यावहारिक कार्यान्वयन पर केंद्रित- हम थर्मल इमेजिंग में तकनीकी सफलताओं को आगे बढ़ाने के लिए प्रतिबद्ध हैं, लगातार NETD, SWaP और ऑपरेटिंग तापमान में सीमाओं को आगे बढ़ा रहे हैं।
  • विविध उत्पाद पोर्टफोलियो- स्वतंत्र अनुसंधान एवं विकास और कई तकनीकी मार्गों द्वारा समर्थित, हम अवरक्त पहचान घटकों की एक व्यापक श्रृंखला प्रदान करते हैं।
  • कठोर विश्वसनीयता सत्यापन- एक मजबूत गुणवत्ता प्रबंधन प्रणाली द्वारा समर्थित, हमारे उत्पादों को दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए कई परीक्षण प्रक्रियाओं से गुजरना पड़ता है।
  • पेशेवर तकनीकी सहायता- हमारी इंजीनियरिंग टीम सिस्टम एकीकरण में तेजी लाने और दक्षता में सुधार के लिए ग्राहकों के अनुसंधान एवं विकास और उत्पाद टीमों के साथ मिलकर काम करती है।
सामान्य प्रश्न
डीआरआई रेंज क्या है?

डीआरआई रेंज का अर्थ है पता लगाना, पहचानना और पहचानना।

पता लगानाइस प्रकार परिभाषित किया गया हैः यदि दृष्टि क्षेत्र में एक लक्ष्य पाया जाता है, तो लक्ष्य की छवि में महत्वपूर्ण आयाम दिशा में 1.5 पिक्सेल से अधिक होना चाहिए।

मान्यतापरिभाषित किया गया हैः लक्ष्य को कार, ट्रक या व्यक्ति की पहचान करने के लिए वर्गीकृत किया जा सकता है,जिसका अर्थ है कि लक्ष्य की छवि को महत्वपूर्ण आयाम दिशा में 6 पिक्सेल से अधिक पर कब्जा करना चाहिए.

पहचानयह परिभाषित किया गया है कि लक्ष्य के मॉडल और अन्य विशेषताओं को अलग किया जा सकता है। उदाहरण के लिए, दुश्मन और हमारे बीच अंतर करने के लिए,लक्ष्य की छवि महत्वपूर्ण आयाम दिशा में 12 पिक्सेल से अधिक पर कब्जा करना चाहिए.
