लाइटवेट LWIR थर्मल कैमरा कोर 640x512 अनकूल्ड इन्फ्रारेड डिटेक्टरों के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | MICO212 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 256x192 | स्थिर बिजली की खपत | ≤550mW@5V, 23±3℃ |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 12μm |
| नेटडी | ≤30mK/F1.0/25℃ | FOV | 17.5°(एच)×13.2°(वी) |
| प्रमुखता देना | लाइटवेट LWIR थर्मल कैमरा कोर,640x512 डिटेक्टर थर्मल कैमरा कोर,बिना इन्फ्रारेड डिटेक्टर थर्मल मॉड्यूल |
||
उत्पाद विवरण

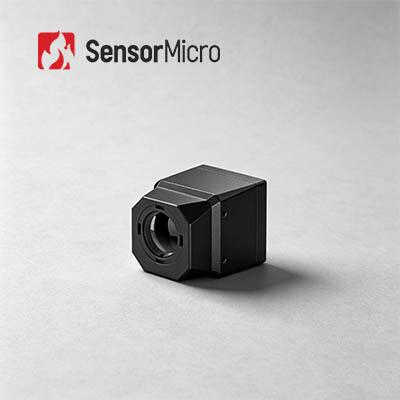

256×192/12μm अनकूल्ड इन्फ्रारेड डिटेक्टर के साथ हल्के एलडब्ल्यूआईआर थर्मल कैमरा कोर
256x192 12 μm इन्फ्रारेड डिटेक्टर के साथ एलडब्ल्यूआईआर थर्मल इमेजिंग मॉड्यूल
MICO212 अल्ट्रा-कॉम्पैक्ट अनकूल्ड इन्फ्रारेड कैमरा कोर एक 256×192 रिज़ॉल्यूशन के साथ निर्मित एक अत्यधिक एकीकृत थर्मल इमेजिंग समाधान है,12μm पिक्सेल पिच इन्फ्रारेड डिटेक्टर और एक 10 मिमी ऑप्टिकल लेंस जिसमें 17.5°×13.2° दृश्य क्षेत्र. एक अल्ट्रा-छोटे, हल्के आकार कारक में एक छवि प्रसंस्करण बोर्ड और उच्च शक्ति संरचनात्मक घटकों को एकीकृत करना,यह कैमरा कोर सीवीएसबी के माध्यम से स्थिर एनालॉग और डिजिटल वीडियो आउटपुट प्रदान करता हैकम बिजली की खपत, अनुकूलित SWaP (आकार, वजन और शक्ति) प्रदर्शन और लागत प्रभावी डिजाइन के साथ, यह जटिल द्वितीयक विकास को समाप्त करता है,सिस्टम एकीकरण चक्रों को छोटा करता है, और विभिन्न इन्फ्रारेड थर्मल इमेजिंग एकीकरण परियोजनाओं के लिए तकनीकी और लागत की सीमाओं को प्रभावी ढंग से कम करता है।
मुख्य विशेषताएं
- कम लागत वाली मांग के लिए लागत प्रभावी समाधान
• स्वयं विकसित 256×192/12μm अनकूल्ड इन्फ्रारेड डिटेक्टर से लैस, जो एक स्पष्ट लागत लाभ प्रदान करता है
• उच्च ऊर्जा दक्षता के लिए एक समर्पित एएसआईसी चिप के साथ एकीकृत - अनुकूलित SWaP डिज़ाइन
• अल्ट्रा कॉम्पैक्ट आकारः केवल 22.2×22.2×28.4 मिमी (लेंस को छोड़कर)
• हल्का वजनः केवल 16±2 ग्राम
• कम बिजली की खपतः 550mW - आसान विकास और त्वरित एकीकरण
• मूल एनालॉग या डिजिटल वीडियो आउटपुट प्रदान करता है, CVSB/USB/MIPI मानकों का समर्थन करता है, अतिरिक्त विकास की आवश्यकता नहीं है
• संरचनात्मक डिजाइन के न्यूनतम प्रयास के साथ आसान स्थापना
उत्पाद विनिर्देश
| मॉडल | MICO212 |
|---|---|
| आईआर डिटेक्टर | संवेदनशील सामग्रीः VOx |
| संकल्पः 256×192 | |
| पिक्सेल आकारः 12μm | |
| NETD: ≤30mK/F1.0/25°C | |
| स्पेक्ट्रल प्रतिक्रियाः 8~14μm | |
| ऑप्टिकल लेंस | फोकस/F#: 10mm/F1.0-FF |
| एफओवीः 17.5° ((एच) × 13.2° ((वी) | |
| पता लगाने की सीमा (8 पिक्सल): 99 मीटर (5'11" लंबा व्यक्ति) 360 मीटर (4 मीटर × 3 मीटर वाहन) | |
| प्रकारः फिक्स्ड फोकस एथर्मल | |
| पहला लेंस सीलिंग/कोटिंगः IP67/HD | |
| छवि प्रसंस्करण | एनालॉग वीडियोः PAL (डिफ़ॉल्ट) / NTSC |
| डिजिटल वीडियोः यूएसबी | |
| प्रारंभ समयः ≤6 सेकंड | |
| छवि एल्गोरिथ्मः NUC/3D/2D/DRC/EE/SFFC छद्म रंगः 11 प्रकार - अनुकूलन योग्य | |
| विद्युत इंटरफेस | मानक बाहरी इंटरफ़ेसः 3PIN इंटरफ़ेस (A1251-WV-S-3P) |
| वीडियो इंटरफेस: CVBS। | |
| बिजली की आपूर्तिः DC: 5V~24V | |
| विद्युत आपूर्ति | आपूर्ति वोल्टेजः डीसीः 5V ~ 24V स्थिर बिजली की खपतः ≤550mW@5V, 23±3°C |
| मैकेनिकल | आयामः ≤22.2mm×22.2mm×28.4mm (L×W×H) |
| वजनः <16±2g | |
| पर्यावरण के अनुकूल | ऑपरेटिंग तापमानः -40°C~+70°C |
| भंडारण तापमानः -45°C+85°C | |
| आर्द्रताः 5%~95%, नॉन कंडेनसिंग | |
| कंपन: यादृच्छिक कंपन, 5.35 ग्राम, 3-अक्ष | |
| प्रभाव: आधा साइन तरंग, 40g/11ms, 3 अक्ष, 6 दिशा प्रमाणन: ROHS2.0/REACH |
औद्योगिक अनुप्रयोग
एमआईसीओ212 थर्मल इमेजिंग मॉड्यूल को थर्मोग्राफी, सुरक्षा निगरानी, रोबोट, बुद्धिमान हार्डवेयर, एडीएएस, अग्निशमन और बचाव आदि के क्षेत्र में लागू किया गया है।
हमारे फायदे
- विविध उत्पाद पोर्टफोलियो
- गहरी तकनीकी विशेषज्ञता
- कठोर विश्वसनीयता सत्यापन गुणवत्ता आश्वासन सुनिश्चित करता है
- इन्फ्रारेड सेंसिंग में नवाचार और व्यावहारिक कार्यान्वयन पर केंद्रित
- पेशेवर तकनीकी सहायता और संयुक्त विकास सेवाएं
अक्सर पूछे जाने वाले प्रश्न
शीतल और अनकूल्ड थर्मल इमेजिंग प्रौद्योगिकियों की तुलना
जब ठंडा इन्फ्रारेड थर्मल डिटेक्टर काम कर रहा है, तो इसका क्रायोकोलर पहले तापमान को कम करने के लिए काम करता है ताकि सेंसर में अधिक संवेदनशीलता, अधिक सटीकता हो,एक लक्ष्य का पता लगाने पर कम त्रुटि और व्यापक पता लगाने तापमान रेंजइसकी उच्च सटीकता, छोटी त्रुटि और उच्च संवेदनशीलता के कारण, ठंडा थर्मल इमेजिंग कैमरा अधिक विश्वसनीय पता लगाने के परिणाम देता है। जबकि इस दृष्टिकोण से,अनकूल्ड इन्फ्रारेड थर्मल सेंसर इस मानक तक नहीं पहुंच सकते, विशेष रूप से अनकूल्ड इन्फ्रारेड फोकल प्लेन सरणी की असमानता का माप त्रुटि पर बहुत प्रभाव पड़ता है।
