LWIR थर्मल इमेजिंग मॉड्यूल 640x512 12μM इन्फ्रारेड डिटेक्टरों के साथ आउटडोर के लिए
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 | बिजली की खपत | 0.8 डब्ल्यू |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 12सुक्ष्ममापी |
एनईटीडी | <40एमके | फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
हाई लाइट | आउटडोर LWIR थर्मल इमेजिंग मॉड्यूल,डिटेक्टर LWIR थर्मल इमेजिंग मॉड्यूल,640x512 डिटेक्टर थर्मल मॉड्यूल |

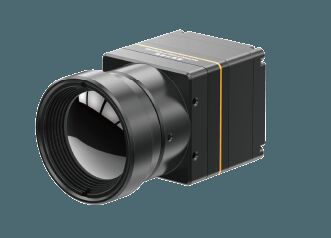

आउटडोर के लिए 640x512 12μM इन्फ्रारेड डिटेक्टरों के साथ LWIR थर्मल इमेजिंग मॉड्यूल
TWIN612 थर्मल मॉड्यूल ग्लोबल सेंसर टेक्नोलॉजी द्वारा विकसित एक नया आगमन उत्पाद है।यह 640 × 512/12μm सिरेमिक पैकेज अनकूल्ड इन्फ्रारेड डिटेक्टर को एकीकृत करता है।विशिष्ट NETD <40mk के साथ, TWIN612 थर्मल मॉड्यूल स्पष्ट, तेज और अधिक विस्तृत छवि प्रस्तुत कर सकता है।
-20℃~150℃/0~550℃ की तापमान माप सीमा, ±2℃ या ±2% की सटीकता और 30Hz तक फ्रेम दर के साथ, थर्मल मॉड्यूल चिकनी थर्मल छवि और सटीक तापमान माप की गारंटी देता है।
TWIN612 थर्मल मॉड्यूल में कॉम्पैक्ट डिजाइन, हल्के वजन की संरचना और 0.8w जितनी कम बिजली की खपत के फायदे हैं।उन्नत छवि एल्गोरिदम और तापमान माप फ़ंक्शन के साथ, TWIN612 थर्मल मॉड्यूल अधिक स्थिर छवियां और सटीक तापमान प्रस्तुत करता है।
सिरेमिक पैकेजिंग प्रक्रिया धातु पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है।मेटल पैकेजिंग की तुलना में, पैकेज्ड डिटेक्टर का वॉल्यूम और वजन बहुत कम हो जाएगा।इस प्रकार, TWIN612 थर्मल मॉड्यूल उन उद्योगों पर लागू किया जा सकता है जिनकी आकार, वजन और बिजली की खपत पर सख्त आवश्यकताएं हैं।
- मिनी आकार: 25.4 मिमी × 25.4 मिमी × 35 मिमी
- हल्का वज़न: 25g
- विशिष्ट NETD <40mk
- तेज, स्पष्ट थर्मल इमेजिंग
- विशिष्ट बिजली की खपत 0.8W जितनी कम
नमूना | TWIN612/आर |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640 × 512 |
पिक्सेल आकार | 12सुक्ष्ममापी |
वर्णक्रमीय श्रेणी | 8 ~ 14μm |
ठेठ NETD | <40एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
स्टार्टअप का समय | 6s |
एनालॉग वीडियो | पाल / एनटीएससी |
डिजिटल वीडियो | YUV/BT.656/LVDS/USB2.0 |
छवि प्रदर्शन | कुल 11 (व्हाइट हॉट/लावा/आयरनबो/एक्वा/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो1/रेनबो2/रेड हॉट/ब्लैक हॉट) |
छवि एल्गोरिथम | एनयूसी/3डी/2डी/डीआरसी/ईई |
विद्युत निर्दिष्टीकरण | |
मानक बाहरी इंटरफ़ेस | 50pin_HRS |
संचार इंटरफेस | RS232/USB2.0 |
वोल्टेज आपूर्ति | 4 ~ 5.5 वी |
विशिष्ट बिजली की खपत | 0.8 डब्ल्यू |
तापमान माप | |
तापमान रेंज आपरेट करना | -10 ℃ ~ 50 ℃ |
तापमान माप रेंज | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃ |
तापमान माप सटीकता | ±2℃ या ±2% से अधिक |
एसडीके | विंडोज/लिनक्स;ग्रे से तापमान में वीडियो स्ट्रीम विश्लेषण और रूपांतरण प्राप्त करें |
भौतिक विशेषताएं | |
आयाम (मिमी) | 25.4×25.4×35 (लेंस के बिना) |
वज़न | 25 ग्राम (लेंस के बिना) |
पर्यावरण अनुकूलता | |
परिचालन तापमान | -40 ℃ ~ + 70 ℃ |
भंडारण तापमान | -45 ℃ ~ + 85 ℃ |
नमी | 5% ~ 95%, गैर संघनक |
कंपन | 5.35 ग्राम, 3 एक्सिस |
झटका | हाफ साइन वेव, 40g/11ms, 3 एक्सिस, 6 डायरेक्शन |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड एथरमल: 13 मिमी |
TWIN612/R थर्मल इमेजिंग मॉड्यूल थर्मोग्राफी, सुरक्षा निगरानी, यूएवी पेलोड, रोबोट, इंटेलिजेंट हार्डवेयर, ADAS, अग्निशमन और बचाव के क्षेत्र में लागू होता है।
1. शॉर्ट-वेव इन्फ्रारेड बनाम।मध्यम और लंबी तरंग इन्फ्रारेड
शॉर्ट-वेव इन्फ्रारेड अधिक बढ़ी हुई दृष्टि की तरह है, और इसकी छवि मानव आंखों द्वारा देखी गई छवि के समान है।कई अनुप्रयोगों में इसके मजबूत लाभ हैं, जैसे कि समुद्री लक्ष्यों की महत्वपूर्ण विशेषताएं जैसे कि जहाजों के नाम, और सुरक्षा निगरानी अनुप्रयोगों में चेहरे की पहचान।इसके अलावा, शॉर्ट-वेव इन्फ्रारेड इमेजिंग का एक बड़ा फायदा है कि इन्फ्रारेड थर्मल इमेजिंग टेक्नोलॉजी के पास नहीं है, यानी यह विंडशील्ड के माध्यम से छवि बना सकता है।
जबकि लंबी-तरंग और मध्यम-तरंग अवरक्त थर्मल इमेजिंग के लिए, वे कमरे के तापमान पर ही दृश्य द्वारा उत्सर्जित थर्मल विकिरण का उपयोग करते हैं।यह एक प्रकार की निष्क्रिय इमेजिंग है, जिसमें सूरज की रोशनी, प्रकाश और अन्य बाहरी प्रकाश स्रोत नहीं होते हैं, और इसमें अच्छे चुपके की विशेषताएं होती हैं।इसके अलावा, लक्ष्य और आसपास के वातावरण के बीच तापमान अंतर इमेजिंग में उच्च विपरीत, लंबी कार्रवाई दूरी और पेड़ों और घास के लिए निश्चित प्रवेश क्षमता होती है, इसलिए गर्म लक्ष्य ढूंढना आसान होता है।इसलिए, यह व्यापक रूप से परिधि संरक्षण, घुसपैठ अलार्म, शिकार, बाहरी और अन्य क्षेत्रों में उपयोग किया जाता है।
