बेहतर दृश्यता के लिए अनकूल्ड इन्फ्रारेड कैमरा कोर 640x512/12μM
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संकल्प | 640x512 | बिजली की खपत | 0.8 डब्ल्यू |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 12सुक्ष्ममापी |
| एनईटीडी | <40एमके | फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
| हाई लाइट | अनकूल्ड इन्फ्रारेड कैमरा कोर 640x512,इन्फ्रारेड कैमरा कोर 0.8W,उन्नत दृश्यता थर्मल कैमरा कोर |
||
उत्पाद विवरण

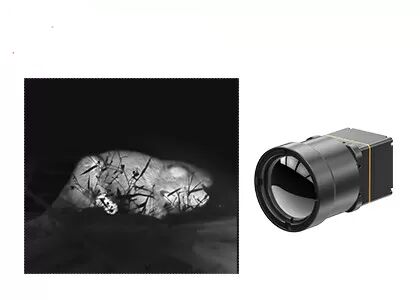

उन्नत दृश्यता के लिए अनकूल्ड इन्फ्रारेड कैमरा कोर - 640x512/12μM
उत्पाद वर्णन
TWIN612 थर्मल मॉड्यूल ग्लोबल सेंसर टेक्नोलॉजी द्वारा विकसित एक नया आगमन उत्पाद है।यह 640×512/12µm सिरेमिक पैकेज अनकूल्ड इन्फ्रारेड डिटेक्टर को एकीकृत करता है।विशिष्ट NETD＜40mk के साथ, TWIN612 थर्मल मॉड्यूल स्पष्ट, तेज और अधिक विस्तृत छवि प्रस्तुत कर सकता है।
-20℃~150℃/0~550℃ की तापमान माप सीमा, ±2℃ या ±2% की सटीकता और 30 हर्ट्ज तक फ्रेम दर के साथ, थर्मल मॉड्यूल चिकनी थर्मल छवि और सटीक तापमान माप की गारंटी देता है।
TWIN612 थर्मल मॉड्यूल में कॉम्पैक्ट डिज़ाइन, हल्के वजन की संरचना और 0.8w जितनी कम बिजली की खपत के फायदे हैं।उन्नत छवि एल्गोरिदम और तापमान माप फ़ंक्शन के साथ, TWIN612 थर्मल मॉड्यूल अधिक स्थिर छवियां और सटीक तापमान प्रस्तुत करता है।
सिरेमिक पैकेजिंग प्रक्रिया धातु पैकेजिंग के समान है, जो एक परिपक्व इन्फ्रारेड डिटेक्टर पैकेजिंग तकनीक है।धातु पैकेजिंग की तुलना में, पैक किए गए डिटेक्टर की मात्रा और वजन बहुत कम हो जाएगा।इस प्रकार, TWIN612 थर्मल मॉड्यूल उन उद्योगों पर लागू किया जा सकता है जिनकी आकार, वजन और बिजली की खपत पर सख्त आवश्यकताएं हैं।
मुख्य विशेषताएं
- मिनी आकार: 25.4 मिमी × 25.4 मिमी × 35 मिमी
- हल्का वजन: 25 ग्राम
- विशिष्ट NETD<40mk
- तीव्र, स्पष्ट थर्मल इमेजिंग
- सामान्य बिजली की खपत 0.8W जितनी कम
उत्पाद की विशेषताएं
| नमूना | TWIN612/आर |
| आईआर डिटेक्टर प्रदर्शन | |
| संकल्प | 640×512 |
| पिक्सेल आकार | 12μm |
| वर्णक्रमीय श्रेणी | 8~14μm |
| विशिष्ट NETD | ＜40एमके |
| मूर्ति प्रोद्योगिकी | |
| फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
| स्टार्टअप का समय | 6s |
| एनालॉग वीडियो | पीएएल/एनटीएससी |
| डिजिटल वीडियो | YUV/BT.656/LVDS/USB2.0 |
| छवि प्रदर्शन | कुल 11 (व्हाइट हॉट/लावा/आयरनबो/एक्वा/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो1/रेनबो2/रेड हॉट/ब्लैक हॉट) |
| छवि एल्गोरिथ्म | एनयूसी/3डी/2डी/डीआरसी/ईई |
| विद्युत निर्दिष्टीकरण | |
| मानक बाहरी इंटरफ़ेस | 50पिन_एचआरएस |
| संचार इंटरफेस | आरएस232/यूएसबी2.0 |
| वोल्टेज आपूर्ति | 4~5.5V |
| विशिष्ट बिजली की खपत | 0.8W |
| तापमान माप | |
| तापमान रेंज आपरेट करना | -10℃~50℃ |
| तापमान मापन रेंज | -20℃~150℃, 0℃~550℃ |
| तापमान माप सटीकता | ±2℃ या ±2% से अधिक |
| एसडीके | विंडोज़/लिनक्स;वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
| भौतिक विशेषताएं | |
| आयाम (मिमी) | 25.4×25.4×35 (लेंस के बिना) |
| वज़न | 25 ग्राम (लेंस के बिना) |
| पर्यावरण अनुकूलता | |
| परिचालन तापमान | -40℃～+70℃ |
| भंडारण तापमान | -45℃～+85℃ |
| नमी | 5%~95%, गैर-संघनक |
| कंपन | 5.35 ग्राम, 3 एक्सिस |
| झटका | हाफ साइन वेव, 40 ग्राम/11 एमएस, 3 एक्सिस, 6 दिशा |
| प्रकाशिकी | |
| वैकल्पिक लेंस | फिक्स्ड एथरमल: 13 मिमी |
औद्योगिक अनुप्रयोग
TWIN612/R थर्मल इमेजिंग मॉड्यूल को थर्मोग्राफी, सुरक्षा निगरानी, यूएवी पेलोड, रोबोट, इंटेलिजेंट हार्डवेयर, एडीएएस, अग्निशमन और बचाव के क्षेत्र में लागू किया जाता है।
हमारे फायदे
पूछे जाने वाले प्रश्न
1. थर्मल मॉड्यूल कैसे काम करता है?
एक थर्मल मॉड्यूल आमतौर पर निम्नानुसार काम करता है:
1) इन्फ्रारेड डिटेक्शन: थर्मल मॉड्यूल में एक इन्फ्रारेड डिटेक्टर होता है जो इन्फ्रारेड रेंज में विद्युत चुम्बकीय विकिरण को समझ सकता है।
2) प्रकाशिकी: अवरक्त विकिरण को एक ऑप्टिकल प्रणाली के माध्यम से डिटेक्टर पर केंद्रित किया जाता है, जिसमें एक लेंस या दर्पणों की एक श्रृंखला शामिल हो सकती है।
3) सिग्नल प्रवर्धन: पता लगाए गए सिग्नल को थर्मल मॉड्यूल के अंदर इलेक्ट्रॉनिक्स द्वारा प्रवर्धित और डिजिटलीकृत किया जाता है।
4) इमेज प्रोसेसिंग: फिर डिजिटलीकृत सिग्नल को थर्मल इमेज बनाने के लिए संसाधित किया जाता है।इस प्रक्रिया में कई चरण शामिल हैं, जिनमें शोर में कमी, कंट्रास्ट वृद्धि और रंग मानचित्रण शामिल हैं।छवि प्रसंस्करण में तापमान माप जैसी अतिरिक्त सुविधाएं शामिल की जा सकती हैं।
5) डिस्प्ले: थर्मल छवि को फिर थर्मल मॉड्यूल के अंदर या किसी बाहरी डिवाइस पर स्क्रीन पर प्रदर्शित किया जाता है।
