आउटडोर LWIR थर्मल कैमरा कोर 640x512 25.4mm×25.4mm×35mm
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 | बिजली की खपत | 0.8 डब्ल्यू |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 12सुक्ष्ममापी |
एनईटीडी | <40एमके | फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
हाई लाइट | थर्मल कैमरा कोर 25.4 मिमी×25.4 मिमी,एलडब्ल्यूआईआर कोर 640x512,आउटडोर एलडब्ल्यूआईआर कोर |

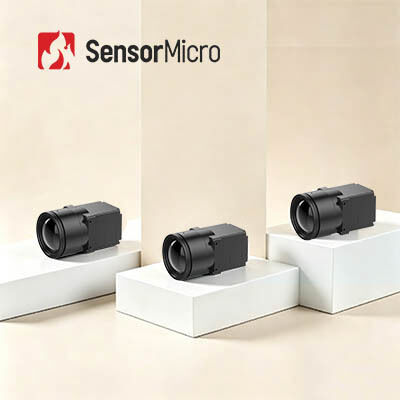

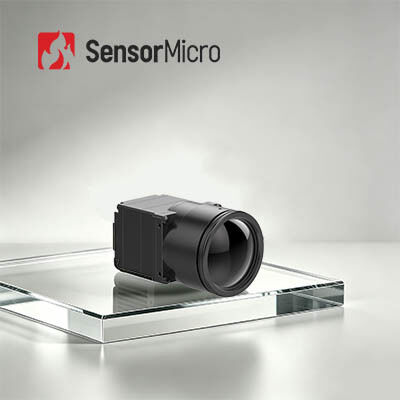

आउटडोर LWIR थर्मल कैमरा कोर 640x512 25.4mm×25.4mm×35mm
TWIN612 थर्मल मॉड्यूल ग्लोबल सेंसर टेक्नोलॉजी द्वारा विकसित एक नया आगमन उत्पाद है।
12 माइक्रोन की पिक्सेल पिच के साथ 640x512 पिक्सेल सरणी की विशेषता वाला यह कैमरा कोर अल्ट्रा-हाई रिज़ॉल्यूशन इमेजिंग प्रदान करता है जो असाधारण तापमान संवेदनशीलता और 14 बिट तक की विस्तृत गतिशील रेंज के साथ कुशल और विश्वसनीय दोनों है।
चाहे आपको सुरक्षा और निगरानी, औद्योगिक निरीक्षण, या चिकित्सा इमेजिंग के लिए थर्मल इमेजिंग की आवश्यकता हो, 640x512/12µm अनकूल्ड इन्फ्रारेड कैमरा कोर एक उच्च-प्रदर्शन समाधान है जो आपके एप्लिकेशन की मांगों को आसानी से पूरा कर सकता है।
640x512/12μm अनकूल्ड इन्फ्रारेड कैमरा कोर एक उन्नत थर्मल इमेजिंग तकनीक है जो एक कॉम्पैक्ट, उपयोगकर्ता-अनुकूल पैकेज में उच्च गुणवत्ता वाली इमेजिंग और असाधारण प्रदर्शन प्रदान करती है।
- मिनी आकार: 25.4 मिमी × 25.4 मिमी × 35 मिमी
- हल्का वजन: 25 ग्राम
- विशिष्ट NETD<40mk
- तीव्र, स्पष्ट थर्मल इमेजिंग
- सामान्य बिजली की खपत 0.8W जितनी कम
नमूना | TWIN612/आर |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640×512 |
पिक्सेल आकार | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
विशिष्ट NETD | <40एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
स्टार्टअप का समय | 6s |
एनालॉग वीडियो | पीएएल/एनटीएससी |
डिजिटल वीडियो | YUV/BT.656/LVDS/USB2.0 |
छवि प्रदर्शन | कुल 11 (व्हाइट हॉट/लावा/आयरनबो/एक्वा/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो1/रेनबो2/रेड हॉट/ब्लैक हॉट) |
छवि एल्गोरिथ्म | एनयूसी/3डी/2डी/डीआरसी/ईई |
विद्युत निर्दिष्टीकरण | |
मानक बाहरी इंटरफ़ेस | 50पिन_एचआरएस |
संचार इंटरफेस | आरएस232/यूएसबी2.0 |
वोल्टेज आपूर्ति | 4~5.5V |
विशिष्ट बिजली की खपत | 0.8W |
तापमान माप | |
तापमान रेंज आपरेट करना | -10℃~50℃ |
तापमान मापन रेंज | -20℃~150℃, 0℃~550℃ |
तापमान माप सटीकता | ±2℃ या ±2% से अधिक |
एसडीके | विंडोज़/लिनक्स;वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
भौतिक विशेषताएं | |
आयाम (मिमी) | 25.4×25.4×35 (लेंस के बिना) |
वज़न | 25 ग्राम (लेंस के बिना) |
पर्यावरण अनुकूलता | |
परिचालन तापमान | -40℃~+70℃ |
भंडारण तापमान | -45℃~+85℃ |
नमी | 5%~95%, गैर-संघनक |
कंपन | 5.35 ग्राम, 3 एक्सिस |
झटका | हाफ साइन वेव, 40 ग्राम/11 एमएस, 3 एक्सिस, 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड एथरमल: 13 मिमी |
TWIN612/R थर्मल इमेजिंग मॉड्यूल को थर्मोग्राफी, सुरक्षा निगरानी, यूएवी पेलोड, रोबोट, इंटेलिजेंट हार्डवेयर, एडीएएस, अग्निशमन और बचाव के क्षेत्र में लागू किया जाता है।
1. इन्फ्रारेड डिटेक्टर कैसे काम करता है?
इन्फ्रारेड डिटेक्टर इन्फ्रारेड रेंज में विद्युत चुम्बकीय विकिरण को महसूस करके काम करते हैं।पता लगाने का सटीक तंत्र इन्फ्रारेड डिटेक्टर के प्रकार के आधार पर भिन्न होता है।
थर्मल डिटेक्टर अवरक्त विकिरण को अवशोषित करने के कारण होने वाले तापमान परिवर्तन को मापकर काम करते हैं।उदाहरण के लिए, माइक्रोबोलोमीटर में छोटे प्रतिरोधक तत्वों का एक मैट्रिक्स होता है जो गर्मी के प्रति संवेदनशील होते हैं।जब अवरक्त विकिरण को डिटेक्टर द्वारा अवशोषित किया जाता है, तो यह प्रतिरोधी तत्व के तापमान को बढ़ाने का कारण बनता है, जिसके परिणामस्वरूप विद्युत प्रतिरोध में परिवर्तन होता है जिसे पता लगाया जा सकता है और एक छवि में परिवर्तित किया जा सकता है।
दूसरी ओर, फोटॉन डिटेक्टर, अवरक्त विकिरण से फोटॉनों को विद्युत संकेतों में परिवर्तित करके काम करते हैं।दो सामान्य प्रकार के फोटॉन डिटेक्टर फोटोवोल्टिक डिटेक्टर और फोटोकंडक्टर हैं।जब इन्फ्रारेड फोटॉन अवशोषित होते हैं तो फोटोवोल्टिक डिटेक्टर वोल्टेज उत्पन्न करते हैं, जबकि फोटोकंडक्टर फोटॉन अवशोषित होने पर अपनी चालकता बढ़ाते हैं।
इन्फ्रारेड डिटेक्टर अन्य पहचान तंत्रों का भी उपयोग कर सकते हैं, जैसे कि पायरोइलेक्ट्रिसिटी, जहां तापमान में परिवर्तन किसी सामग्री में चार्ज उत्पन्न करता है, या थर्मोइलेक्ट्रिक प्रभाव, जहां दो सामग्रियों के बीच तापमान का अंतर वोल्टेज उत्पन्न करता है।
इन्फ्रारेड डिटेक्टर से आउटपुट सिग्नल को एक छवि के रूप में संसाधित और प्रदर्शित किया जा सकता है, जिसका उपयोग विभिन्न उद्देश्यों के लिए किया जा सकता है, जैसे चिकित्सा या औद्योगिक अनुप्रयोगों में थर्मल इमेजिंग, पर्यावरण की रिमोट सेंसिंग और सुरक्षा प्रणालियों में थर्मल स्कैनिंग।
