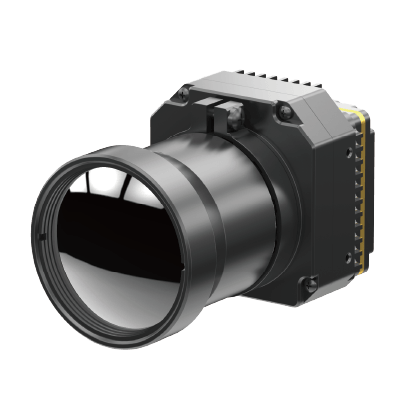

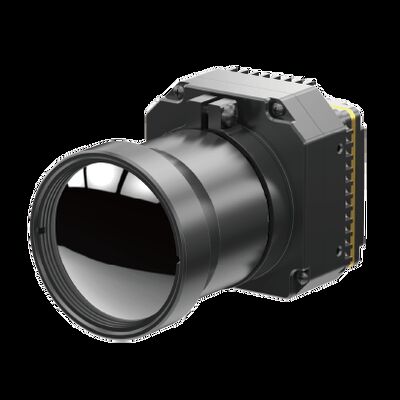

औद्योगिक थर्मोग्राफी के लिए हाई डेफिनिशन अनकूल्ड VOx थर्मल इमेजिंग मॉड्यूल

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 1280x1024/12μm | एनईटीडी | <50 एमके |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | आकार | 20x20x10.4 मिमी |
हाई लाइट | अनकूल्ड VOx थर्मल इमेजिंग मॉड्यूल,औद्योगिक थर्मोग्राफी मॉड्यूल,हाई डेफिनिशन VOx थर्मल मॉड्यूल |
औद्योगिक थर्मोग्राफी के लिए हाई-डेफिनिशन अनकूल्ड VOx थर्मल इमेजिंग मॉड्यूल
PLUG1212R ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित PLUG-R श्रृंखला के अनकूल्ड इंफ्रारेड कैमरा मॉड्यूल में से एक है।यह पेशेवर सिग्नल प्रोसेसिंग सर्किट और इमेज प्रोसेसिंग प्लेटफॉर्म के साथ जीएसटी1212एम अनकूल्ड इंफ्रारेड डिटेक्टर पर आधारित है, जो लक्ष्य इंफ्रारेड विकिरण को पूरी तरह से तापमान डेटा में बदल देता है।इसका तापमान माप उपलब्ध है और तापमान सीमा को अनुकूलन योग्य बनाया जा सकता है, जो औद्योगिक थर्मोग्राफी की विशिष्ट आवश्यकताओं को पूरा करता है।
अनकूल्ड HD LWIR 1280x1024/12μm VOx थर्मल इमेजिंग मॉड्यूल एक विस्तृत तापमान माप रेंज प्रदान करता है, जो औद्योगिक निरीक्षण, निगरानी और सुरक्षा जैसे क्षेत्रों में विविध अनुप्रयोगों को सक्षम बनाता है।उप-शून्य तापमान (-20℃) और उच्च तापमान वाले वातावरण (550 तक) दोनों को कवर करने वाली तापमान सीमा के साथ, यह मॉड्यूल विभिन्न थर्मल इमेजिंग परिदृश्यों की मांगों को समायोजित करता है।
-पिक्सेल पिच: 12μm
- रिज़ॉल्यूशन: 1280x1024
- स्पेक्ट्रा रेंज: 8μm -14μm
- उच्च संवेदनशीलता: NETD <30mK
- तापमान रेंज: -20℃~150℃, 100℃~550℃
- तापमान सटीकता: ±2℃ या ±2%
- उच्च विश्वसनीयता और मजबूत पर्यावरणीय अनुकूलनशीलता।
नमूना | प्लग1212आर |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 1280x1024 |
पिक्सेल पिच | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
नेटडी | <30एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25हर्ट्ज |
स्टार्टअप का समय | <25s |
एनालॉग वीडियो | / |
डिजिटल वीडियो | HDMI/RAW/YUV/BT1120 |
विस्तार घटक | यूएसबी/कैमरलिंक |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | 1~8X निरंतर ज़ूम, चरण आकार 1/8 |
छवि प्रदर्शन | काला गरम/सफ़ेद गरम/छद्म रंग |
छवि दिशा | क्षैतिज/ऊर्ध्वाधर/तिरछे पलटें |
छवि एल्गोरिथ्म | एनयूसी/एजीसी/आईडीई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | 50pin_HRS इंटरफ़ेस |
संचार मोड | आरएस232-टीटीएल, 115200बीपीएस |
वोल्टेज आपूर्ति | 5±0.5V |
तापमान माप | |
तापमान रेंज आपरेट करना | -10°C~50°C |
तापमान की रेंज | -20°C~150°C, 100°C~550°C |
तापमान सटीकता | ±2°C या ±2% (अधिकतम मान लें) |
एसडीके | एआरएम/विंडोज़/लिनक्स एसडीके, पूर्ण स्क्रीन थर्मोग्राफी |
भौतिक विशेषताएं | |
आयाम (मिमी) | 56x56x40.2 |
वज़न | ≤200 ग्राम |
पर्यावरण अनुकूलन | |
प्रचालन तापमान | -40°C ~ +70°C |
भंडारण तापमान | -45°C ~+85°C |
नमी | 5%~95%, गैर-संघनक |
कंपन | यादृच्छिक कंपन 5.35 ग्राम, 3 अक्ष |
झटका | अर्ध-साइन तरंग, 40 ग्राम/11 एमएस, 3 अक्ष 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथरमल: 19 मिमी/25 मिमी |
PLU1212R इंफ्रारेड इमेजिंग मॉड्यूल का व्यापक रूप से पावर इलेक्ट्रिसिटी, मशीन विजन, बिल्डिंग इंस्पेक्शन, मेटलर्जिकल पेट्रोकेमिकल आदि में उपयोग किया जाता है।
1.इंफ्रारेड डिटेक्टर कैसे काम करता है?
इन्फ्रारेड डिटेक्टर इन्फ्रारेड रेंज में विद्युत चुम्बकीय विकिरण को महसूस करके काम करते हैं।पता लगाने का सटीक तंत्र इन्फ्रारेड डिटेक्टर के प्रकार के आधार पर भिन्न होता है।
थर्मल डिटेक्टर अवरक्त विकिरण को अवशोषित करने के कारण होने वाले तापमान परिवर्तन को मापकर काम करते हैं।उदाहरण के लिए, माइक्रोबोलोमीटर में छोटे प्रतिरोधक तत्वों का एक मैट्रिक्स होता है जो गर्मी के प्रति संवेदनशील होते हैं।जब अवरक्त विकिरण को डिटेक्टर द्वारा अवशोषित किया जाता है, तो यह प्रतिरोधी तत्व के तापमान को बढ़ाने का कारण बनता है, जिसके परिणामस्वरूप विद्युत प्रतिरोध में परिवर्तन होता है जिसे पता लगाया जा सकता है और एक छवि में परिवर्तित किया जा सकता है।
दूसरी ओर, फोटॉन डिटेक्टर, अवरक्त विकिरण से फोटॉन को विद्युत संकेतों में परिवर्तित करके काम करते हैं।दो सामान्य प्रकार के फोटॉन डिटेक्टर फोटोवोल्टिक डिटेक्टर और फोटोकंडक्टर हैं।जब इन्फ्रारेड फोटॉन अवशोषित होते हैं तो फोटोवोल्टिक डिटेक्टर वोल्टेज उत्पन्न करते हैं, जबकि फोटोकंडक्टर फोटॉन अवशोषित होने पर अपनी चालकता बढ़ाते हैं।
इन्फ्रारेड डिटेक्टर अन्य पहचान तंत्रों का भी उपयोग कर सकते हैं, जैसे कि पायरोइलेक्ट्रिसिटी, जहां तापमान में परिवर्तन किसी सामग्री में चार्ज उत्पन्न करता है, या थर्मोइलेक्ट्रिक प्रभाव, जहां दो सामग्रियों के बीच तापमान का अंतर वोल्टेज उत्पन्न करता है।
इन्फ्रारेड डिटेक्टर से आउटपुट सिग्नल को एक छवि के रूप में संसाधित और प्रदर्शित किया जा सकता है, जिसका उपयोग विभिन्न उद्देश्यों के लिए किया जा सकता है, जैसे चिकित्सा या औद्योगिक अनुप्रयोगों में थर्मल इमेजिंग, पर्यावरण की रिमोट सेंसिंग और सुरक्षा प्रणालियों में थर्मल स्कैनिंग।
