अल्ट्रा क्लियर थर्मल इमेजिंग के लिए PLUG1212 अनकूल्ड HD LWIR 1280x1024/12μm मॉड्यूल
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संकल्प | 1280x1024/12μm | एनईटीडी | <50 एमके |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8 ~ 14μm | आकार | 20x20x10.4 मिमी |
| हाई लाइट | अल्ट्राक्लियर थर्मल इमेजिंग मॉड्यूल,अनकूल्ड एचडी एलडब्ल्यूआईआर मॉड्यूल,1280x1024 एलडब्ल्यूआईआर मॉड्यूल |
||
उत्पाद विवरण

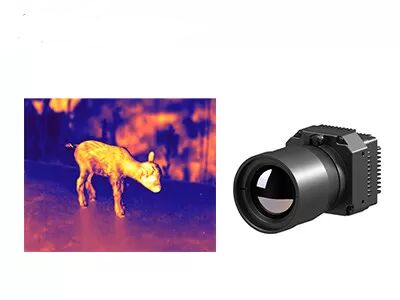

अल्ट्रा क्लियर थर्मल इमेजिंग के लिए PLUG1212 अनकूल्ड HD LWIR 1280x1024/12μm मॉड्यूल
उत्पाद वर्णन
PLUG1212 PLUG श्रृंखला थर्मल कैमरा मॉड्यूल में से एक है।PLUG श्रृंखला थर्मल कोर ग्लोबल सेंसर टेक्नोलॉजी (GSTiR) द्वारा विकसित सबसे लोकप्रिय इन्फ्रारेड उत्पाद हैं।इन्हें स्पष्ट थर्मल इमेजिंग, सर्वोत्तम प्रदर्शन के साथ-साथ सबसे उन्नत कनेक्टिविटी प्रदान करने के लिए डिज़ाइन किया गया है।अनकूल्ड HD LWIR 1280x1024/12μm VOx थर्मल इमेजिंग मॉड्यूल अनकूल्ड ऑपरेशन की सुविधा प्रदान करते हुए असाधारण छवि गुणवत्ता और तापमान संवेदनशीलता प्रदान करता है।
इस थर्मल इमेजिंग मॉड्यूल की मुख्य विशेषता इसका बड़ा प्रारूप 1280x1024 पिक्सेल रिज़ॉल्यूशन है, जो सटीक और विस्तृत थर्मल इमेजिंग को सक्षम बनाता है।12μm पिक्सेल पिच का उपयोग करके, यह मॉड्यूल तापमान भिन्नता को कैप्चर करने में उच्च स्तर की सटीकता और स्पष्टता प्राप्त करता है।ये प्रगति विभिन्न अनुप्रयोगों में बेहतर पहचान और विश्लेषण क्षमताओं की अनुमति देती है।
मुख्य विशेषताएं
- अल्ट्रा क्लियर थर्मल इमेजिंग
- स्थिर प्रदर्शन
- स्पष्ट छवि गुणवत्ता और विवरण
- मजबूत पर्यावरणीय अनुकूलनशीलता
उत्पाद की विशेषताएं
| नमूना | प्लग1212 |
| आईआर डिटेक्टर प्रदर्शन | |
| संकल्प | 1280x1024 |
| पिक्सेल पिच | 12μm |
| वर्णक्रमीय श्रेणी | 8~14μm |
| नेटडी | <30एमके |
| मूर्ति प्रोद्योगिकी | |
| फ्रेम रेट | 25हर्ट्ज |
| स्टार्टअप का समय | <25s |
| एनालॉग वीडियो | / |
| डिजिटल वीडियो | HDMI/RAW/YUV/BT1120 |
| विस्तार घटक | यूएसबी/कैमरलिंक |
| डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
| डिजिटल ज़ूम | 1~8X निरंतर ज़ूम, चरण आकार 1/8 |
| छवि प्रदर्शन | काला गरम/सफ़ेद गरम/छद्म रंग |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/तिरछे पलटें |
| छवि एल्गोरिथ्म | एनयूसी/एजीसी/आईडीई |
| विद्युत विशिष्टता | |
| मानक बाहरी इंटरफ़ेस | 50pin_HRS इंटरफ़ेस |
| संचार मोड | आरएस232-टीटीएल, 115200बीपीएस |
| वोल्टेज आपूर्ति | 5±0.5V |
| विशिष्ट बिजली की खपत | <2.0W |
| भौतिक विशेषताएं | |
| आयाम (मिमी) | 56x56x40.2 |
| वज़न | ≤220 ग्राम |
| पर्यावरण अनुकूलन | |
| प्रचालन तापमान | -40°C ~ +70°C |
| भंडारण तापमान | -45°C ~+85°C |
| नमी | 5%~95%, गैर-संघनक |
| कंपन | यादृच्छिक कंपन 5.35 ग्राम, 3 अक्ष |
| झटका | अर्ध-साइन तरंग, 40 ग्राम/11 एमएस, 3 अक्ष 6 दिशा |
| प्रकाशिकी | |
| वैकल्पिक लेंस | फिक्स्ड फोकस एथरमल: 19 मिमी/25 मिमी |
औद्योगिक अनुप्रयोग
PLU1212 इन्फ्रारेड इमेजिंग मॉड्यूल का व्यापक रूप से सुरक्षा और निगरानी, आउटडोर, अग्निशमन और बचाव, कानून प्रवर्तन और बचाव, एडीएएस, यूएवी पेलोड आदि में उपयोग किया जाता है।
प्रदर्शनियों
पूछे जाने वाले प्रश्न
1. थर्मल मॉड्यूल क्या है?
थर्मल मॉड्यूल एक उपकरण है जिसमें इन्फ्रारेड डिटेक्टर और डिटेक्टर से संकेतों को संसाधित करने के लिए आवश्यक संबंधित इलेक्ट्रॉनिक्स दोनों शामिल होते हैं।थर्मल मॉड्यूल का उद्देश्य थर्मल इमेजिंग अनुप्रयोगों के लिए एक पूर्ण, एकीकृत समाधान प्रदान करना है।
एक थर्मल मॉड्यूल में आमतौर पर एक थर्मल इमेजिंग सेंसर, एक इमेज प्रोसेसिंग चिप और एक लेंस, एक शटर और एक डेटा ट्रांसमिशन इंटरफ़ेस जैसे अन्य घटक शामिल होते हैं।संवेदनशीलता के वांछित स्तर के आधार पर, थर्मल इमेजिंग सेंसर एक अनकूल्ड या कूल्ड इंफ्रारेड डिटेक्टर हो सकता है।छवि प्रसंस्करण चिप विभिन्न छवि प्रसंस्करण कार्य करती है, जैसे शोर में कमी और छवि वृद्धि, और तापमान माप जैसी अतिरिक्त सुविधाएँ प्रदान कर सकती है।
थर्मल मॉड्यूल का उपयोग अक्सर उन अनुप्रयोगों में किया जाता है जहां उच्च गुणवत्ता वाली थर्मल इमेजिंग की आवश्यकता होती है, जैसे चिकित्सा निदान, औद्योगिक निरीक्षण और सुरक्षा प्रणालियों में।उन्हें विभिन्न उपकरणों में एकीकृत किया जा सकता है, जैसे हैंडहेल्ड थर्मल कैमरे, ड्रोन के लिए थर्मल इमेजिंग मॉड्यूल और एकीकृत ऑटोमोटिव नाइट विजन सिस्टम।
