सभी मौसम स्थितियों के लिए PLUG1212 उच्च स्थिरता 1280x1024 अनकूल्ड इन्फ्रारेड मॉड्यूल
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 1280x1024/12μm | एनईटीडी | <50 एमके |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | आकार | 20x20x10.4 मिमी |
हाई लाइट | 1280x1024 अनकूल्ड इन्फ्रारेड मॉड्यूल,उच्च स्थिरता अनकूल्ड इन्फ्रारेड मॉड्यूल,PLUG1212 थर्मल कैमरा मॉड्यूल |

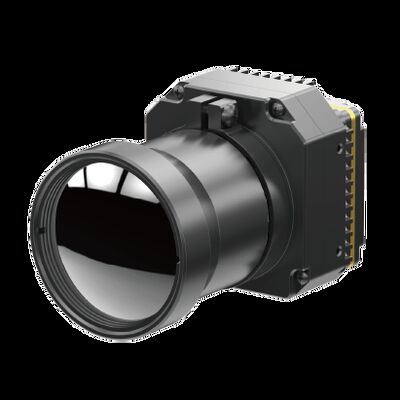

सभी मौसम स्थितियों के लिए PLUG1212 उच्च स्थिरता 1280x1024 अनकूल्ड इन्फ्रारेड मॉड्यूल

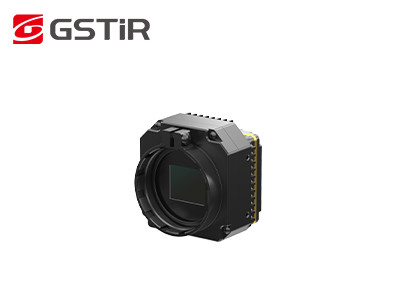

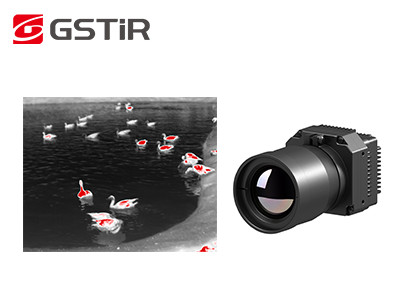

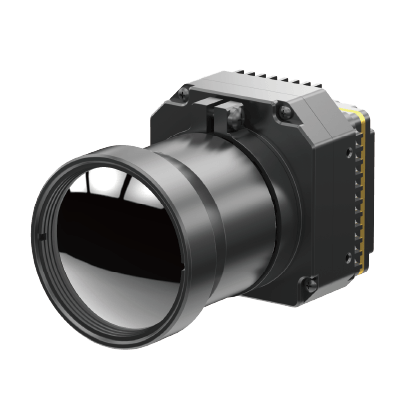

PLUG1212 अनकूल्ड थर्मल कैमरा कोर 1280x1024 पिक्सल तक थर्मल इमेज प्रदान करता है और आपको सबसे छोटा विवरण दिखाता है।इसका कम किया गया 12μm पिक्सेल आकार बेहतर स्थानिक रिज़ॉल्यूशन प्रदान करता है और समान रेंज मिशन को प्राप्त करने के लिए छोटे ऑप्टिकल लेंस फोकस से मेल खाता है।
पारंपरिक कूल्ड थर्मल इमेजिंग सिस्टम के विपरीत, अनकूल्ड HD LWIR 1280x1024/12μm VOx थर्मल इमेजिंग मॉड्यूल क्रायोजेनिक कूलिंग सिस्टम की आवश्यकता के बिना संचालित होता है।इसके परिणामस्वरूप लागत में महत्वपूर्ण कमी, पोर्टेबिलिटी में वृद्धि और सरलीकृत रखरखाव प्रक्रिया होती है।मॉड्यूल VOx (वैनेडियम ऑक्साइड) तकनीक पर आधारित एक अत्याधुनिक अनकूल्ड माइक्रोबोलोमीटर सेंसर का उपयोग करता है, जो विश्वसनीय और निरंतर थर्मल इमेजिंग प्रदर्शन सुनिश्चित करता है।
मॉड्यूल का कॉम्पैक्ट डिज़ाइन, आसान एकीकरण के लिए अनुकूलित इसके आयामों के साथ, इसे ड्रोन, हैंडहेल्ड डिवाइस, सुरक्षा प्रणालियों और अन्य पोर्टेबल प्लेटफार्मों पर इंस्टॉलेशन के लिए उपयुक्त बनाता है।इस हल्के मॉड्यूल को मौजूदा प्रणालियों में निर्बाध एकीकरण सुनिश्चित करने, थर्मल इमेजिंग अनुप्रयोगों में लचीलापन और बहुमुखी प्रतिभा प्रदान करने के लिए इंजीनियर किया गया है।
PLUG1212 इन्फ्रारेड थर्मल कोर को व्यापक क्षेत्रों में लागू किया जाता है और इसके दृश्य सूचना समाधान दिन, रात, कम दृश्यता और सभी मौसम स्थितियों को कवर करते हैं।
- अल्ट्रा क्लियर थर्मल इमेजिंग
- स्थिर प्रदर्शन
- स्पष्ट छवि गुणवत्ता और विवरण
- मजबूत पर्यावरणीय अनुकूलनशीलता
नमूना | प्लग1212 |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 1280x1024 |
पिक्सेल पिच | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
नेटडी | <30एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25हर्ट्ज |
स्टार्टअप का समय | <25s |
एनालॉग वीडियो | / |
डिजिटल वीडियो | HDMI/RAW/YUV/BT1120 |
विस्तार घटक | यूएसबी/कैमरलिंक |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | 1~8X निरंतर ज़ूम, चरण आकार 1/8 |
छवि प्रदर्शन | काला गरम/सफ़ेद गरम/छद्म रंग |
छवि दिशा | क्षैतिज/ऊर्ध्वाधर/तिरछे पलटें |
छवि एल्गोरिथ्म | एनयूसी/एजीसी/आईडीई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | 50pin_HRS इंटरफ़ेस |
संचार मोड | आरएस232-टीटीएल, 115200बीपीएस |
वोल्टेज आपूर्ति | 5±0.5V |
विशिष्ट बिजली की खपत | <2.0W |
भौतिक विशेषताएं | |
आयाम (मिमी) | 56x56x40.2 |
वज़न | ≤220 ग्राम |
पर्यावरण अनुकूलन | |
प्रचालन तापमान | -40°C ~ +70°C |
भंडारण तापमान | -45°C ~+85°C |
नमी | 5%~95%, गैर-संघनक |
कंपन | यादृच्छिक कंपन 5.35 ग्राम, 3 अक्ष |
झटका | अर्ध-साइन तरंग, 40 ग्राम/11 एमएस, 3 अक्ष 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथरमल: 19 मिमी/25 मिमी |
PLU1212 इन्फ्रारेड इमेजिंग मॉड्यूल का व्यापक रूप से सुरक्षा और निगरानी, आउटडोर, अग्निशमन और बचाव, कानून प्रवर्तन और बचाव, एडीएएस, यूएवी पेलोड आदि में उपयोग किया जाता है।
1. इन्फ्रारेड डिटेक्टर कैसे काम करता है?
इन्फ्रारेड डिटेक्टर इन्फ्रारेड रेंज में विद्युत चुम्बकीय विकिरण को महसूस करके काम करते हैं।पता लगाने का सटीक तंत्र इन्फ्रारेड डिटेक्टर के प्रकार के आधार पर भिन्न होता है।
थर्मल डिटेक्टर अवरक्त विकिरण को अवशोषित करने के कारण होने वाले तापमान परिवर्तन को मापकर काम करते हैं।उदाहरण के लिए, माइक्रोबोलोमीटर में छोटे प्रतिरोधक तत्वों का एक मैट्रिक्स होता है जो गर्मी के प्रति संवेदनशील होते हैं।जब अवरक्त विकिरण को डिटेक्टर द्वारा अवशोषित किया जाता है, तो यह प्रतिरोधी तत्व के तापमान को बढ़ाने का कारण बनता है, जिसके परिणामस्वरूप विद्युत प्रतिरोध में परिवर्तन होता है जिसे पता लगाया जा सकता है और एक छवि में परिवर्तित किया जा सकता है।
दूसरी ओर, फोटॉन डिटेक्टर, अवरक्त विकिरण से फोटॉन को विद्युत संकेतों में परिवर्तित करके काम करते हैं।दो सामान्य प्रकार के फोटॉन डिटेक्टर फोटोवोल्टिक डिटेक्टर और फोटोकंडक्टर हैं।जब इन्फ्रारेड फोटॉन अवशोषित होते हैं तो फोटोवोल्टिक डिटेक्टर वोल्टेज उत्पन्न करते हैं, जबकि फोटोकंडक्टर फोटॉन अवशोषित होने पर अपनी चालकता बढ़ाते हैं।
इन्फ्रारेड डिटेक्टर अन्य पहचान तंत्रों का भी उपयोग कर सकते हैं, जैसे कि पायरोइलेक्ट्रिसिटी, जहां तापमान में परिवर्तन किसी सामग्री में चार्ज उत्पन्न करता है, या थर्मोइलेक्ट्रिक प्रभाव, जहां दो सामग्रियों के बीच तापमान का अंतर वोल्टेज उत्पन्न करता है।
इन्फ्रारेड डिटेक्टर से आउटपुट सिग्नल को एक छवि के रूप में संसाधित और प्रदर्शित किया जा सकता है, जिसका उपयोग विभिन्न उद्देश्यों के लिए किया जा सकता है, जैसे चिकित्सा या औद्योगिक अनुप्रयोगों में थर्मल इमेजिंग, पर्यावरण की रिमोट सेंसिंग और सुरक्षा प्रणालियों में थर्मल स्कैनिंग।
