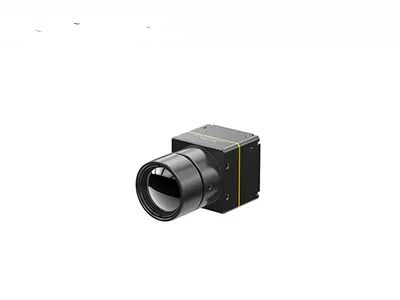

एलडब्ल्यूआईआर अनकूल्ड थर्मल इमेजिंग मॉड्यूल 640x512/12µm उच्च थर्मल संवेदनशीलता के साथ

  • LWIR Uncooled Thermal Imaging Module 640x512/12µm with High Thermal Sensitivity
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या COIN612RG2
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 640x512 बिजली की खपत 0.65 डब्ल्यू
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 12μm
नेटडी ≤25mK/F1.0/25℃ फ्रेम रेट 25हर्ट्ज/30हर्ट्ज
प्रमुखता देना

उच्च तापीय संवेदनशीलता कैमरा मॉड्यूल

,

640x512 LWIR अनकूल्ड थर्मल मॉड्यूल

,

थर्मल इमेजिंग मॉड्यूल 12um
एक संदेश छोड़ें
उत्पाद विवरण

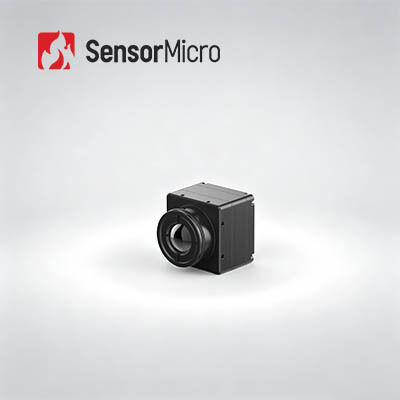

LWIR अनकूल्ड थर्मल इमेजिंग मॉड्यूल 640x512/12µm उच्च थर्मल संवेदनशीलता के साथ
उत्पाद अवलोकन

COIN612RG2 उच्च-सटीकता अवरक्त तापमान माप कैमरा कोर उन्नत ApexCore 640*512/12µm अवरक्त डिटेक्टर का उपयोग करता है, जिसमें अल्ट्रा-कॉम्पैक्ट आयाम और अल्ट्रा-लो पावर खपत की सुविधा है। पेशेवर सिग्नल प्रोसेसिंग तकनीक और परिपक्व तापमान माप एल्गोरिदम से लैस, यह ±2°C या ±2% की माप सटीकता के साथ वास्तविक समय, स्थिर और सटीक तापमान निगरानी प्रदान करता है। मुख्यधारा के सीरियल संचार प्रोटोकॉल, USB2.0, DVP, LVDS और BT.656 सहित विविध वीडियो आउटपुट इंटरफेस, और अनुकूलन योग्य ऑप्टिकल लेंस की एक व्यापक श्रृंखला का समर्थन करता है, यह मॉड्यूल द्वितीयक विकास की बाधा को काफी कम करता है।

मुख्य विशेषताएं
  • व्यापक कार्यक्षमता, लागत प्रभावी डिजाइन:NETD≤25mK के साथ ApexCore वेफर-स्तरीय अवरक्त डिटेक्टर का उपयोग करके विकसित; बेहतर छवि गुणवत्ता के लिए व्यापक रूप से उपयोग किए जाने वाले FPA को उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ जोड़ता है; तापमान माप सटीकता ±2°C या ±2% तक, -20°C से 150°C और 100°C से 550°C की सीमा का समर्थन करता है, अनुकूलन योग्य विस्तार के साथ
  • कॉम्पैक्ट और हल्का, कम बिजली के साथ उच्च दक्षता:आयाम: 25.4*25.4*15.7mm; वजन: 15±1g; बिजली की खपत: ≤0.65W
  • एकाधिक कॉन्फ़िगरेशन, तीव्र एकीकरण:विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए वैकल्पिक ऑप्टिकल लेंस; USB2.0/DVP/LVDS/BT.656 छवि आउटपुट इंटरफेस का समर्थन करता है; सीरियल पोर्ट नियंत्रण के साथ RAW/YUV/TMP छवि डेटा आउटपुट
तकनीकी विनिर्देश
मॉडल COIN612RG2
IR डिटेक्टर संकेतक संवेदनशील सामग्री:VOx
रिज़ॉल्यूशन:640*512
पिक्सेल आकार:12µm
स्पेक्ट्रल प्रतिक्रिया:8µm ~ 14µm
विशिष्ट NETD:≤25mK/F1.0/25°C
छवि प्रसंस्करण डिजिटल फ्रेम दर:25/30Hz
स्टार्ट-अप समय:6s
एनालॉग वीडियो:PAL/NTSC
डिजिटल वीडियो:RAW/YUV422/TMP
छवि एल्गोरिथम:गैर-समानता सुधार (NUC), 3D शोर कमी (3DNR), 2D शोर दमन (DNS), गतिशील रेंज संपीड़न (DRC), एज एन्हांसमेंट (EE)
छवि प्रदर्शन:10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
विद्युत मानक बाहरी इंटरफ़ेस:50pin: DF40C-50DP-0.4V(51), (HRS, पुरुष)
USB विस्तार बोर्ड:USB3.0/USB2.0/VPC/USB2.0&VPC
संचार इंटरफ़ेस:TTL-232/USB2.0
डिजिटल वीडियो इंटरफ़ेस:DVP8/DVP16/USB2.0/BT.656/LVDS
आपूर्ति वोल्टेज:4.5~5.5V
विशिष्ट बिजली की खपत:0.65W
तापमान माप संचालन तापमान:-10°C~+50°C
तापमान माप सीमा:-20°C~150°C, 100°C~550°C; अनुकूलन और विस्तार का समर्थन करता है
तापमान माप सटीकता:±2°C या ±2% (जो भी अधिक हो)
आंशिक तापमान माप:तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत मान आउटपुट का समर्थन करता है
SDK:Android/Windows/Linux; ग्रे से तापमान तक वीडियो स्ट्रीम विश्लेषण और रूपांतरण प्राप्त करें
यांत्रिक बेयर कोर आकार:25.4*25.4*15.7mm
बेयर कोर वजन:15±1g
पर्यावरणीय अनुकूलनशीलता संचालन तापमान:-40°C~+70°C
भंडारण तापमान:-45°C~+85°C
आर्द्रता:5%~95%, गैर-संक्षेपण
कंपन:5.35grms, यादृच्छिक कंपन, 3-अक्ष
प्रभाव:हाफ साइन वेव, 40g/11ms, प्रभाव दिशा 3 अक्ष, 6 दिशा
प्रमाणन:ROHS2.0/REACH
ऑप्टिकल लेंस ऑप्टिकल लेंस:फिक्स्ड फोकस एथर्मल: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm
सुरक्षा स्तर:IP67(फ्रंट लेंस)
औद्योगिक अनुप्रयोग

थर्मल इमेजिंग मॉड्यूल का उपयोग थर्मोग्राफी, औद्योगिक विजन, अग्निशमन और बचाव, सुरक्षा निगरानी, ​​आउटडोर अवलोकन, मशीन विजन, उपभोक्ता इलेक्ट्रॉनिक्स और संबंधित क्षेत्रों में किया जाता है।

अनुकूलित सेवाएं
  • उत्पाद अनुकूलन:उद्योग-विशिष्ट आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगरेशन समायोजित करें और एल्गोरिदम अनुकूलित करें
  • ऑन-साइट तकनीकी सहायता और प्रशिक्षण:कोर ग्राहकों को हैंड्स-ऑन सिस्टम सेटअप और परिचालन प्रशिक्षण प्रदान करें
  • नए उत्पादों और बाजारों के लिए संयुक्त नवाचार:अभिनव अवरक्त अनुप्रयोग समाधानों को सह-विकसित करने के लिए ग्राहकों के साथ सहयोग करें
अक्सर पूछे जाने वाले प्रश्न
1. क्या ऊर्जा-बचत उद्देश्यों के लिए अवरक्त का उपयोग किया जा सकता है?
हाँ, ऊर्जा-बचत उद्देश्यों के लिए अवरक्त तकनीक का उपयोग किया जा सकता है। अवरक्त सेंसर कमरे में मानव उपस्थिति या गति का पता लगा सकते हैं, जिससे प्रकाश व्यवस्था, हीटिंग और कूलिंग सिस्टम का स्वचालित नियंत्रण संभव हो जाता है। यह केवल आवश्यकतानुसार संचालित करके ऊर्जा की खपत को कम करने में मदद करता है।
2. थर्मल इमेजिंग कैसे काम करती है?
थर्मल इमेजिंग एक विशेष कैमरे का उपयोग करके काम करती है जो अवरक्त विकिरण का पता लगाता है। कैमरा वस्तुओं द्वारा उत्सर्जित विकिरण की तीव्रता को मापता है और विभिन्न तापमानों का प्रतिनिधित्व करने के लिए विभिन्न रंग या ग्रेस्केल मान निर्दिष्ट करता है। इन तापमान भिन्नताओं को फिर अवलोकन और विश्लेषण के लिए एक छवि के रूप में प्रदर्शित किया जाता है।
3. थर्मल इमेजिंग के अनुप्रयोग क्या हैं?
थर्मल इमेजिंग के विभिन्न उद्योगों में विभिन्न अनुप्रयोग हैं। इसका उपयोग आमतौर पर विद्युत निरीक्षण, भवन और घर निरीक्षण, निगरानी और सुरक्षा, अग्निशमन, चिकित्सा निदान, औद्योगिक निरीक्षण और वन्यजीव अवलोकन में किया जाता है।
