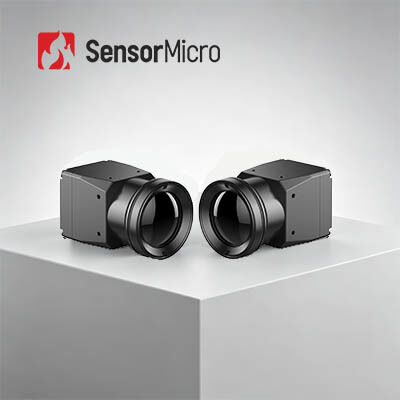

8-14μm स्पेक्ट्रल रेंज के साथ अनकूल्ड LWIR 640x512 12μm थर्मल इमेजिंग सुरक्षा कैमरा कोर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | MICO612 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 / 12μm | नेटडी | ＜30mK |
|---|---|---|---|
| कैमरा लेंस | एकाधिक उपलब्ध | फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज/50हर्ट्ज |
| डिजिटल वीडियो | यूएसबी/एमआईपीआई | वर्णक्रमीय श्रेणी | 8~14μm एलडब्ल्यू |
| प्रमुखता देना | थर्मल इमेजिंग सुरक्षा कैमरा कोर,थर्मल इमेजिंग सुरक्षा कैमरा 17uM,640x512 थर्मल सुरक्षा कैमरा |
||
उत्पाद विवरण
अनकूल्ड थर्मल इमेजिंग सिक्योरिटी कैमरा कोर LWIR 640x512 12μm
उत्पाद का अवलोकन
सुरक्षा और निगरानी के लिए LWIR 640×512 / 12μm अनकूल्ड थर्मल कैमरा मॉड्यूल
MICO612 अल्ट्रा-कॉम्पैक्ट इन्फ्रारेड कैमरा कोर में 640×512 मुख्यधारा के रिज़ॉल्यूशन इन्फ्रारेड डिटेक्टर, कई ऑप्टिकल लेंस विकल्प, इमेज प्रोसेसिंग बोर्ड और मजबूत संरचनात्मक फ्रेम शामिल हैं।यह निर्बाध एकीकरण के लिए बैकएंड प्लेटफार्मों के लिए एनालॉग या डिजिटल वीडियो प्रसारित करता हैअपने बड़े सरणी के साथ, MICO612 ग्राहकों की विविध आवश्यकताओं को पूरा करता है।
मुख्य विशेषताएं
- मुख्यधारा संगतता, लागत प्रभावीःव्यापक स्वीकृति के लिए स्व-विकसित 640×512/12μm वेफर-स्तर अवरक्त डिटेक्टर से लैस। उच्च ऊर्जा दक्षता के लिए समर्पित एएसआईसी चिप के साथ एकीकृत।
- अनुकूलित SWaP डिज़ाइनःअनुभागीय आयामः केवल 22.2×22.2×27.2 मिमी (लेंस को छोड़कर) वजनः केवल 30.3±2g कम बिजली की खपतः 680mW
- आसान विकास और त्वरित एकीकरण:सीवीबीएस/यूएसबी/एमआईपीआई मानकों का समर्थन करने वाला मूल एनालॉग या डिजिटल वीडियो आउटपुट। अतिरिक्त विकास की आवश्यकता नहीं है। न्यूनतम संरचनात्मक डिजाइन प्रयास के साथ आसान माउंटिंग।
उत्पाद विनिर्देश
| मॉडल | MICO612 |
|---|---|
| आईआर डिटेक्टर | संवेदनशील सामग्री:VOx |
| संकल्पः640×512 | |
| पिक्सेल आकारः12μm | |
| NETD:≤30mK/F1.0/25°C | |
| स्पेक्ट्रल प्रतिक्रियाः8~14μm | |
| ऑप्टिकल लेंस | फ़ोकस/F#:4.8/F1.0 9.1mm/F1.0 13mm/F10 |
| एफओवी:91° (H) × 73° (V) 47.7° (H) × 38.2° (V) 33° (H) × 26° (V) | |
| पता लगाने की सीमा (8 पिक्सल):99 मीटर (5'11" लंबा व्यक्ति) 360 मीटर (4m × 3m वाहन) | |
| प्रकारःफिक्स्ड फोकस एथर्मल. पहला लेंस सील / कोटिंगः IP67 | |
| छवि प्रसंस्करण | एनालॉग वीडियोःPAL (डिफ़ॉल्ट) / NTSC |
| डिजिटल वीडियोःयूएसबी / एमआईपीआई | |
| फ्रेम दरः25Hz/30Hz/50Hz | |
| प्रारंभ समयः≤6s | |
| छवि एल्गोरिथ्म | NUC/DRC/DNS/DDE/SFFC |
| छद्म रंग | 11 प्रकार - अनुकूलन योग्य |
| विद्युत इंटरफेस | मानक बाहरी इंटरफ़ेसः3PIN (A1251-WV-S-3P) । 9PIN (A1251-WV-S-9P) । 26PIN (DF56C-26S-0.3V-51) । |
| वीडियो इंटरफ़ेसःसीवीबीएस. यूएसबी. एमआईपीआई. | |
| विद्युत आपूर्ति:डीसीः 5V~24V | |
| स्थिर बिजली की खपत | ≤680mW@5V, 23±3°C |
| मैकेनिकल | आकारः22.2mm × 22.2mm × 27.2mm (L × W × H)वजनः30.3±2g |
| पर्यावरण के अनुकूल | ऑपरेटिंग तापमानः-40°C~+70°C |
| भंडारण तापमानः-45°C+85°C | |
| आर्द्रता:5%~95%, गैर-संक्षेपण | |
| कंपन:यादृच्छिक कंपन, 5.35 ग्राम, 3-अक्ष | |
| प्रभाव:आधा साइन तरंग, 40g/11ms, 3 अक्ष, 6 दिशा | |
| प्रमाणीकरणःRoHS2.0/Reach |
औद्योगिक अनुप्रयोग
MICO612 थर्मल कैमरा मॉड्यूल को कम से अधिक दूरी के अनुप्रयोगों से तापमान निगरानी के साथ सुरक्षा कैमरों में एकीकृत किया जा सकता है, जिसमें PTZ कैमरा, बॉक्स कैमरा,और स्पीड डोम कैमरा सिस्टम.
हमारी सेवा का तरीका
पूर्व-बिक्री
आवश्यकता विश्लेषण
परिदृश्य मूल्यांकन
उत्पाद चयन
अनुकूलित समाधान
तैनाती
शीघ्र वितरण
प्रणाली एकीकरण और परीक्षण
तकनीकी प्रशिक्षण
आवेदन के लिए मार्गदर्शन
अक्सर पूछे जाने वाले प्रश्न
थर्मल मॉड्यूल कैसे काम करता है?
एक थर्मल मॉड्यूल निम्नलिखित प्रक्रिया के माध्यम से काम करता हैः
- इन्फ्रारेड डिटेक्शनःथर्मल मॉड्यूल में एक इन्फ्रारेड डिटेक्टर होता है जो इन्फ्रारेड रेंज में विद्युत चुम्बकीय विकिरण का पता लगाता है।
- ऑप्टिक्सःअवरक्त विकिरण एक ऑप्टिकल प्रणाली के माध्यम से डिटेक्टर पर केंद्रित होता है, जिसमें लेंस या दर्पण सरणी शामिल हो सकती है।
- सिग्नल प्रवर्धनःपता लगाया गया सिग्नल आंतरिक इलेक्ट्रॉनिक्स द्वारा प्रवर्धित और डिजिटलीकृत किया जाता है।
- छवि प्रसंस्करणःडिजिटल सिग्नल को थर्मल इमेज बनाने के लिए संसाधित किया जाता है, जिसमें शोर में कमी, कंट्रास्ट बढ़ाने, रंग मानचित्रण और संभावित तापमान माप शामिल हैं।
- प्रदर्शनःथर्मल इमेज एक स्क्रीन पर प्रदर्शित की जाती है, या तो मॉड्यूल के अंदर या बाहरी उपकरण पर।
ऑपरेशन इन्फ्रारेड डिटेक्टर के प्रकार पर निर्भर करता है। अनकूल्ड डिटेक्टर थर्मल प्रभावों का उपयोग करते हैं जहां अवशोषित विकिरण से तापमान परिवर्तन का पता लगाया जाता है और डिजिटल संकेतों में परिवर्तित किया जाता है।ठंडा डिटेक्टर विभिन्न तंत्र जैसे फोटोइलेक्ट्रिक या थर्मोइलेक्ट्रिक प्रभावों का उपयोग करते हैं.
थर्मल मॉड्यूल चिकित्सा, औद्योगिक और सुरक्षा थर्मल इमेजिंग सहित विभिन्न अनुप्रयोगों की सेवा करते हैं, और हैंडहेल्ड थर्मल कैमरों, निगरानी कैमरों,और थर्मल स्कोप.
