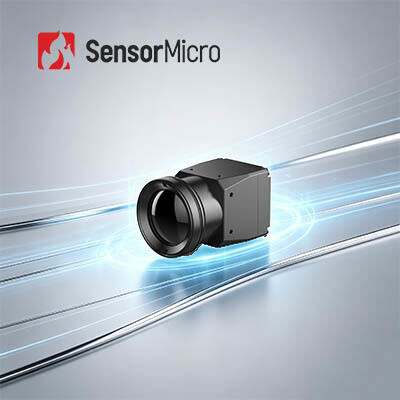

एलडब्ल्यूआईआर थर्मल इमेजिंग के लिए ≤30mK NETD के साथ 640x512 रिज़ॉल्यूशन 12μm पिक्सेल आकार अनकूल्ड थर्मल कैमरा मॉड्यूल

  • 640x512 Resolution 12μm Pixel Size Uncooled Thermal Camera Module with ≤30mK NETD for LWIR Thermal Imaging
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या MICO612
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 640x512 / 12μm नेटडी ≤30mK/F1.0/25℃
कैमरा लेंस एकाधिक उपलब्ध फ्रेम रेट 25हर्ट्ज/30हर्ट्ज/50हर्ट्ज
अनुरूप वीडियो पीएएल (डिफ़ॉल्ट) / एनटीएससी वर्णक्रमीय श्रेणी 8~14μm एलडब्ल्यू
प्रमुखता देना

अनकूल्ड थर्मल इमेजिंग निगरानी कैमरा

,

एलडब्ल्यूआईआर थर्मल इमेजिंग निगरानी कैमरा

,

थर्मल सुरक्षा कैमरा 640x512
एक संदेश छोड़ें
उत्पाद विवरण
अनकूल्ड थर्मल इमेजिंग सर्विलांस कैमरा मॉड्यूल LWIR 640x512 12μm
उत्पाद का अवलोकन

सुरक्षा और निगरानी के लिए LWIR 640x512 / 12μm अनकूल्ड थर्मल कैमरा मॉड्यूल

MICO612 अल्ट्रा-कॉम्पैक्ट इन्फ्रारेड कैमरा कोर में 640×512 मुख्यधारा के रिज़ॉल्यूशन इन्फ्रारेड डिटेक्टर, ऑप्टिकल लेंस, इमेज प्रोसेसिंग बोर्ड और मजबूत संरचनात्मक फ्रेम के कई विकल्प शामिल हैं।यह एकीकरण के लिए बैकएंड प्लेटफार्मों के लिए एनालॉग या डिजिटल वीडियो प्रसारित करता हैबड़ी रेंज के साथ, MICO612 विभिन्न ग्राहकों की विभिन्न आवश्यकताओं को पूरा करता है।

उच्च-रिज़ॉल्यूशन 640x512 सेंसर और 12μm के छोटे पिक्सेल आकार से असाधारण छवि स्पष्टता और विस्तार प्रदान होता है, जिससे थर्मल छवि में छोटे तापमान अंतर भी पता लगाया जा सकता है।सुरक्षा निगरानी अनुप्रयोगों के लिए इस स्तर का विस्तार आवश्यक है, क्योंकि यह संभावित खतरों या असामान्य व्यवहार की पहचान करने में मदद कर सकता है जो अन्यथा अनदेखा हो सकता है।

मुख्य विशेषताएं
  • सामान्य रूप से संगतता, लागत प्रभावी
    • स्व-विकसित मुख्यधारा के 640×512/12μm वेफर स्तर के अवरक्त डिटेक्टर से लैस, जिससे व्यापक स्वीकृति की अनुमति मिलती है
    • उच्च ऊर्जा दक्षता के लिए एक समर्पित एएसआईसी चिप के साथ एकीकृत
  • अनुकूलित SWaP डिज़ाइन
    • अनुभागीय आयामः केवल 22.2×22.2×27.2 मिमी (लेंस को छोड़कर)
    • केवल 30.3±2 ग्राम वजन का
    • कम बिजली की खपतः 680mW
  • आसान विकास और त्वरित एकीकरण
    • मूल एनालॉग वीडियो या डिजिटल वीडियो आउटपुट, दोनों CVBS / USB / MIPI मानकों का समर्थन करता है - कोई अतिरिक्त विकास की आवश्यकता नहीं है
    • संरचनात्मक डिजाइन के न्यूनतम प्रयास के साथ आसान स्थापना
उत्पाद विनिर्देश
मॉडल MICO612
आईआर डिटेक्टर संवेदनशील सामग्री:VOx
संकल्पः640×512
पिक्सेल आकारः12μm
NETD:≤30mK/F1.0/25°C
स्पेक्ट्रल प्रतिक्रियाः8~14μm
ऑप्टिकल लेंस फ़ोकस/F#:4.8/F1.0 9.1mm/F1.0 13mm/F10
एफओवी:91° (H) × 73° (V) 47.7° (H) × 38.2° (V) 33° (H) × 26° (V)
पता लगाने की सीमा (8 पिक्सल) 99 मीटर (5'11" लंबा व्यक्ति)
360 मीटर (4 मीटर × 3 मीटर वाहन)
प्रकार स्थिर फोकस एथर्मल
पहला लेंस सीलिंग/कोटिंग IP67
छवि प्रसंस्करण एनालॉग वीडियोःPAL (डिफ़ॉल्ट) / NTSC
डिजिटल वीडियोःयूएसबी/एमआईपीआई
फ्रेम दरः25Hz/30Hz/50Hz
प्रारंभ समयः≤6s
छवि एल्गोरिथ्मःNUC/DRC/DNS/DDE/SFFC
छद्म रंग 11 प्रकार - अनुकूलन योग्य
विद्युत इंटरफेस मानक बाहरी इंटरफ़ेसः3PIN इंटरफ़ेस (A1251-WV-S-3P)
वीडियो इंटरफ़ेसःसीवीबीएस. यूएसबी. एमआईपीआई.
विद्युत आपूर्ति आपूर्ति वोल्टेजःडीसीः 5V~24V
स्थिर बिजली की खपतः≤680mW@5V, 23±3°C
मैकेनिकल आकारः22.2 मिमी × 22.2 मिमी × 27.2 मिमी (एल × डब्ल्यू × एच)
वजनः30.3±2g
पर्यावरण के अनुकूल ऑपरेटिंग तापमानः-40°C~+70°C
भंडारण तापमानः-45°C+85°C
आर्द्रता:5%~95%, गैर-संक्षेपण
कंपन:यादृच्छिक कंपन, 5.35 ग्राम, 3-अक्ष
प्रभाव:आधा साइन तरंग, 40g/11ms, 3 अक्ष, 6 दिशा
प्रमाणीकरणःRoHS2.0/Reach
औद्योगिक अनुप्रयोग

MICO612 थर्मल कैमरा मॉड्यूल को कम दूरी से अल्ट्रा दूरी तक तापमान निगरानी वाले सुरक्षा कैमरों में एकीकृत किया जा सकता है, जैसे कि पीटीजेड कैमरा, बॉक्स कैमरा, स्पीड डोम कैमरा।

अक्सर पूछे जाने वाले प्रश्न
1इन्फ्रारेड डिटेक्टर/थर्मल इमेजिंग सेंसर क्या है?
अवरक्त तरंगों को मानव आंखों से नहीं देखा जा सकता है। Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2डब्ल्यूएलपी क्या है?
डब्ल्यूएलपी (WLP) वेफर लेवल पैकेज को संदर्भित करता है। यह पूरी एमईएमएस वेफर पर सीधे उच्च वैक्यूम पैकेजिंग को पूरा करने की प्रक्रिया है, फिर एक एकल अवरक्त सेंसर बनाने के लिए लिखना और काटना।धातु पैकेज के साथ, सिरेमिक पैकेज, वे अनकूल्ड इन्फ्रारेड डिटेक्टरों के 3 मुख्य पैकेज प्रारूप हैं।
3डब्ल्यूएलपी का क्या फायदा है?
WLP IR डिटेक्टर विशेष रूप से उपभोक्ता इलेक्ट्रॉनिक्स बाजार में अवरक्त प्रौद्योगिकी के अनुप्रयोग में लघुकरण और कम लागत की आवश्यकता को पूरा करने के लिए डिज़ाइन किए गए हैं।वॉल्यूम विनिर्माण क्षमता के साथ, अब उभरते बाजारों के अधिक नए अनुप्रयोगों को बढ़ावा देने के लिए विभिन्न प्रकार के डब्ल्यूएलपी इन्फ्रारेड मॉड्यूल समाधान प्रदान कर रहा है।
