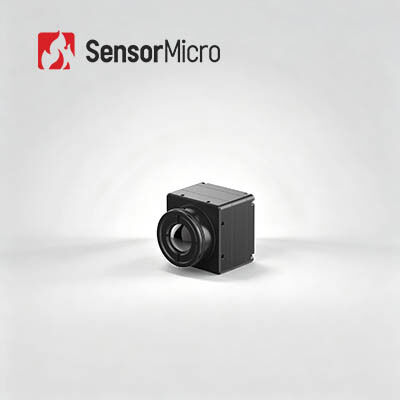

एलडब्ल्यूआईआर अनकूल्ड रेडियोमेट्रिक थर्मल इमेजिंग मॉड्यूल 640x512/12μm कम बिजली की खपत 0.65W के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN612RG2 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 | बिजली की खपत | 0.65 डब्ल्यू |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 12μm |
| नेटडी | ≤25mK/F1.0/25℃ | फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
| प्रमुखता देना | एलडब्ल्यूआईआर अनकूल्ड थर्मल मॉड्यूल 640x512,12um डिटेक्टर थर्मल मॉड्यूल,डिटेक्टर एलडब्ल्यूआईआर थर्मल मॉड्यूल |
||
उत्पाद विवरण
थर्मोग्राफी के लिए एलडब्ल्यूआईआर अनकूल्ड रेडियोमेट्रिक थर्मल इमेजिंग मॉड्यूल 640x512 12μm
उत्पाद अवलोकन
COIN612RG2 एक कॉम्पैक्ट, कम-शक्ति वाला इन्फ्रारेड तापमान माप कैमरा कोर है जो ApexCore 640*512/12μm इन्फ्रारेड डिटेक्टर के साथ बनाया गया है। उच्च इमेजिंग संवेदनशीलता (NETD≤25mK) और ±2°C/±2% के सटीक तापमान माप का दावा करते हुए, यह अनुकूलन योग्य विस्तार के साथ -20°C-150°C और 100°C-550°C की दोहरी तापमान रेंज का समर्थन करता है। हल्का और छोटा (25.4*25.4*15.7 मिमी, 15±1 ग्राम, ≤0.65W बिजली की खपत), यह कई छवि आउटपुट विधियां और संगत ऑप्टिकल लेंस प्रदान करता है। माध्यमिक विकास और सिस्टम एकीकरण के लिए आसान, यह औद्योगिक थर्मोग्राफी, प्रक्रिया नियंत्रण और बुद्धिमान विनिर्माण परिदृश्यों में पूरी तरह से फिट बैठता है।
मुख्य विशेषताएं
- व्यापक कार्यक्षमता, लागत प्रभावी डिज़ाइन:NETD≤25mK के साथ एपेक्सकोर वेफर-स्तरीय इन्फ्रारेड डिटेक्टर का उपयोग करके विकसित; उन्नत छवि गुणवत्ता के लिए उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ व्यापक रूप से उपयोग किए जाने वाले एफपीए को जोड़ती है; तापमान माप सटीकता ±2°C या ±2% तक, अनुकूलन योग्य एक्सटेंशन के साथ -20°C से 150°C और 100°C से 550°C की रेंज का समर्थन करता है
- कॉम्पैक्ट और हल्का, कम शक्ति के साथ उच्च दक्षता:आयाम: 25.4*25.4*15.7 मिमी; वज़न: 15±1g; बिजली की खपत: ≤0.65W
- एकाधिक कॉन्फ़िगरेशन, तीव्र एकीकरण:विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए वैकल्पिक ऑप्टिकल लेंस; USB2.0/DVP/LVDS/BT.656 छवि आउटपुट इंटरफेस का समर्थन करता है; सीरियल पोर्ट नियंत्रण के साथ RAW/YUV/TMP छवि डेटा आउटपुट
उत्पाद विशिष्टताएँ
| नमूना | COIN612RG2 |
|---|---|
| आईआर डिटेक्टर संकेतक |
संवेदनशील सामग्री:स्वर संकल्प:640*512 पिक्सेल आकार:12μm वर्णक्रमीय प्रतिक्रिया:8μm ~ 14μm विशिष्ट एनईटीडी:≤25mK/F1.0/25℃ |
| मूर्ति प्रोद्योगिकी |
डिजिटल फ़्रेम दर:25/30 हर्ट्ज स्टार्टअप का समय:6s एनालॉग वीडियो:पीएएल/एनटीएससी डिजिटल वीडियो:रॉ/YUV422/TMP छवि एल्गोरिथम:गैर-एकरूपता सुधार (एनयूसी), 3डी शोर कटौती (3डीएनआर), 2डी शोर दमन (डीएनएस), डायनामिक रेंज संपीड़न (डीआरसी), एज एन्हांसमेंट (ईई) छवि प्रदर्शन:10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | आईसीसी सॉफ्टवेयर:मॉड्यूल नियंत्रण एवं वीडियो प्रदर्शन |
| विद्युतीय |
मानक बाहरी इंटरफ़ेस:50पिन: डीएफ40सी-50डीपी-0.4वी(51), (एचआरएस,पुरुष) यूएसबी विस्तार बोर्ड:USB3.0/USB2.0/VPC/USB2.0&VPC संचार इंटरफेस:टीटीएल-232/यूएसबी2.0 डिजिटल वीडियो इंटरफ़ेस:डीवीपी8/डीवीपी16/यूएसबी2.0/बीटी.656/एलवीडीएस वोल्टेज आपूर्ति:4.5~5.5V विशिष्ट बिजली की खपत:0.65W |
| तापमान माप |
परिचालन तापमान:-10℃~+50℃ तापमान मापन रेंज:-20℃~150℃, 100℃~550℃; अनुकूलन और विस्तार का समर्थन करें तापमान माप सटीकता:±2°C या ±2% (जो भी अधिक हो) आंशिक तापमान माप:तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत मूल्य का समर्थन करें एसडीके:एंड्रॉइड/विंडोज़/लिनक्स; वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
| यांत्रिक |
नंगे कोर आकार (मिमी):25.4*25.4*15.7मिमी नंगे कोर वजन (जी):15±1 ग्राम |
| पर्यावरण अनुकूलता |
परिचालन तापमान:-40℃~+70℃ भंडारण तापमान:-45℃~+85℃ नमी:5%~95%, गैर-संघनक कंपन:5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष प्रभाव:हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा 3 अक्ष, 6 दिशा प्रमाणीकरण:ROHS2.0/पहुंच |
| ऑप्टिकल लेंस |
ऑप्टिकल लेंस:फिक्स्ड फोकस एथरमल: 4.8 मिमी/7 मिमी/9.1 मिमी/13 मिमी/19 मिमी/25 मीटर/35 मिमी सुरक्षा स्तर:IP67(फ्रंट लेंस) |
औद्योगिक अनुप्रयोग
COIN612RG2 थर्मल इमेजिंग मॉड्यूल को थर्मोग्राफी, औद्योगिक विजन, अग्निशमन और बचाव, सुरक्षा निगरानी, आउटडोर अवलोकन, मशीन विजन, उपभोक्ता इलेक्ट्रॉनिक्स आदि के क्षेत्र में लागू किया जाता है।
हमारे फायदे
- विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टरों, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला
- समृद्ध उत्पाद विविधता:एकाधिक सरणी रिज़ॉल्यूशन, पिक्सेल आकार, वेवबैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं
- बेहतरीन प्रदर्शन:स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता - पर्यावरणीय चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करने के लिए डिज़ाइन किया गया
- आसान एकीकरण:एकाधिक इंटरफ़ेस विकल्प एकीकरण को सरल बनाते हैं और कई एप्लिकेशन क्षेत्रों में तेजी से विकास को सक्षम बनाते हैं
अक्सर पूछे जाने वाले प्रश्नों
1. इन्फ्रारेड और थर्मल इमेजिंग के बीच क्या अंतर है?
इन्फ्रारेड दृश्य प्रकाश से परे विद्युत चुम्बकीय विकिरण की सीमा को संदर्भित करता है, जबकि थर्मल इमेजिंग एक ऐसी तकनीक है जो वस्तुओं के तापमान भिन्नता को पकड़ने और उनके ताप पैटर्न का दृश्य प्रतिनिधित्व बनाने के लिए इन्फ्रारेड विकिरण का उपयोग करती है। सरल शब्दों में, थर्मल इमेजिंग इन्फ्रारेड तकनीक का एक अनुप्रयोग है।
2. क्या इन्फ्रारेड छिपी हुई वस्तुओं का पता लगा सकता है?
इन्फ्रारेड तकनीक कभी-कभी वस्तु और उसके आसपास के तापमान में अंतर का पता लगाकर छिपी हुई वस्तुओं का पता लगा सकती है। उदाहरण के लिए, इन्फ्रारेड कैमरों का उपयोग छिपे हुए ताप स्रोतों, जैसे जीवित जीवों या अत्यधिक गर्म विद्युत घटकों का पता लगाने के लिए किया जा सकता है, जो मानव आंखों को दिखाई नहीं दे सकते हैं।
3. इन्फ्रारेड तापमान माप कितना सटीक है?
यदि सही ढंग से उपयोग किया जाए तो इन्फ्रारेड तापमान माप यथोचित सटीक परिणाम प्रदान कर सकता है। हालाँकि, सटीकता दूरी, उत्सर्जन (मापी जाने वाली वस्तु की सतह के गुण), पर्यावरणीय स्थिति और उपयोग किए जा रहे इन्फ्रारेड थर्मामीटर या कैमरे की गुणवत्ता जैसे कारकों से प्रभावित हो सकती है।
