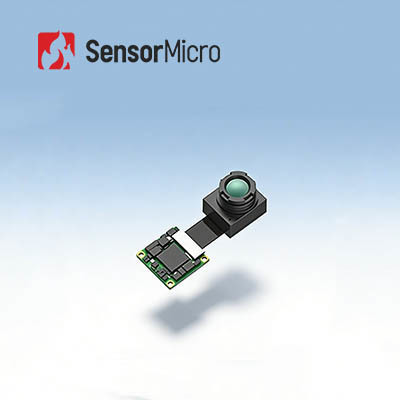

सटीक एलडब्ल्यूआईआर थर्मल इमेजिंग के लिए 256x192 12μm अनकूल्ड रेडियोमेट्रिक थर्मल मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | Mini212G2 |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 256x192 | नेटडी | ≤50 एमके |
|---|---|---|---|
| पिक्सेल पिच | 12μm | तापमान माप सटीकता | ±2℃ / ±2% से अधिक |
| वर्णक्रमीय श्रेणी | 8~14μm | विशिष्ट बिजली की खपत | 330mW |
| प्रमुखता देना | RoHS इन्फ्रारेड थर्मल कैमरा मॉड्यूल,इन्फ्रारेड थर्मल कैमरा मॉड्यूल 256x192,LWIR अनकूल्ड थर्मल कैमरा |
||
उत्पाद विवरण
उत्पाद अवलोकन
Mini212G2 एक छोटा थर्मल कैमरा मॉड्यूल है जिसमें अल्ट्रा-कॉम्पैक्ट, सरलीकृत पैकेज डिज़ाइन है। यह लक्ष्य क्षेत्र की थर्मल छवियों और उसके ताप वितरण को जल्दी से प्राप्त करने के लिए एक ऑप्टिकल लेंस, 256×192 / 12μm वेफर-लेवल पैकेज (WLP) लॉन्ग-वेव इन्फ्रारेड डिटेक्टर और एक बुनियादी छवि प्रसंस्करण सर्किट को एकीकृत करता है।
Mini212G2 इन्फ्रारेड कैमरा मॉड्यूल को इन्फ्रारेड थर्मल इमेजिंग अनुप्रयोगों में ग्राहकों की सख्त आवश्यकताओं को पूरा करने के लिए छोटे आकार, हल्के वजन और कम कीमत (SWaP) के लिए पूरी तरह से अनुकूलित किया गया है, जबकि अभी भी उत्कृष्ट छवि गुणवत्ता प्रदान करता है। इसकी सुपर-मिनीएचर संरचना, कॉम्पैक्ट पैकेज आयाम और अल्ट्रा-लो पावर खपत इसे विभिन्न निरीक्षण उपकरणों, सुरक्षा निगरानी कैमरों या हैंडहेल्ड इन्फ्रारेड थर्मल इमेजर में एकीकृत करना सुविधाजनक बनाती है।
मुख्य विशेषताएं
डायरेक्ट थर्मल इमेजिंग आउटपुट के साथ लघु मॉड्यूल
- स्व-विकसित 256×192 / 12μm इन्फ्रारेड डिटेक्टर से लैस, जो महत्वपूर्ण लागत लाभ प्रदान करता है।
- अल्ट्रा-कॉम्पैक्ट संरचनात्मक डिजाइन: केवल 17×17 मिमी (PCBA) आकार का, वजन 4 ग्राम तक - अंतरिक्ष-बाधित अनुप्रयोगों के लिए आदर्श।
- एकीकृत ISP प्रसंस्करण बोर्ड और अगली पीढ़ी के छवि एल्गोरिदम सीधे स्पष्ट थर्मल छवियां प्रदान करते हैं, जो मजबूत बहुमुखी प्रतिभा सुनिश्चित करते हैं।
सटीक पहचान, लचीला विन्यास
- ±2℃ तक की सटीकता के साथ उच्च-सटीकता तापमान माप; स्पॉट, क्षेत्र और पूर्ण-फ्रेम माप का समर्थन करता है।
- विभिन्न अवलोकन आवश्यकताओं को पूरा करने के लिए कई फील्ड-ऑफ-व्यू लेंस विकल्प उपलब्ध हैं।
आसान एकीकरण के लिए समृद्ध इंटरफेस
- USB2.0 / MIPI / DVP / BT.656 / LVDS और अन्य डिजिटल वीडियो आउटपुट इंटरफेस प्रदान करता है।
- उद्योग-मानक इंटरफेस के साथ पूरी तरह से संगत।
उत्पाद विनिर्देश
| मॉडल | Mini212G2 |
|---|---|
| रिज़ॉल्यूशन | 256×192 |
| पिक्सेल आकार | 12μm |
| स्पेक्ट्रल प्रतिक्रिया | 8~14μm |
| NETD | ≤50mK |
| आउटपुट डेटा | 14बिट रॉ |
| फ्रेम दर | थर्मोग्राफी: 25Hz, इमेजिंग: 50Hz |
| फोकस मोड | फोकस फ्री |
| लेंस (HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| वजन (ग्राम) | 7.1 | 6.4 | 4 | 6.8 |
| PCBA आकार (मिमी) | 17×17 |
| डिजिटल वीडियो इंटरफ़ेस | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| एनालॉग वीडियो इंटरफ़ेस | CVBS (PAL/NTSC) |
| ऑपरेटिंग वोल्टेज | 3.3V±0.1V |
| विशिष्ट बिजली की खपत | 330mW |
| तापमान माप सीमा | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| तापमान माप सटीकता | ±2℃ / ±2% में से बड़ा |
| ऑपरेटिंग तापमान | -40℃~+70℃ |
| आर्द्रता | 5%~85% |
| भंडारण तापमान | -45℃~+85℃ |
| प्रमाणन | RoHS 2.0 / REACH |
औद्योगिक अनुप्रयोग
Mini212G2 अनकूल्ड LWIR थर्मल मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिसमें थर्मोग्राफी, इंटेलिजेंट हार्डवेयर, स्मार्ट बिल्डिंग, स्मार्ट होम, AIoT और बहुत कुछ शामिल हैं।
हमारे फायदे
- उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन— इन्फ्रारेड उद्योग में विश्व-अग्रणी तकनीक।
- विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध हैं— विभिन्न प्रारूपों और पिक्सेल आकारों में अनकूल्ड और कूल्ड आईआर डिटेक्टर दोनों।
- तेजी से वितरण सुनिश्चित करने के लिए वॉल्यूम उत्पादन— लाखों डिटेक्टरों की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें।
अक्सर पूछे जाने वाले प्रश्न
1. NETD क्या है?
NETD "नॉइज़ इक्विवेलेंट टेम्परेचर डिफरेंस" को संदर्भित करता है। यह एक थर्मल इमेजिंग डिटेक्टर कितनी अच्छी तरह से छवि में थर्मल विकिरण के बहुत छोटे अंतरों के बीच अंतर कर सकता है, इसका एक माप है। NETD को आमतौर पर मिली-केल्विन (mK) में व्यक्त किया जाता है। आम तौर पर, NETD आंकड़ा जितना कम होता है, थर्मल संवेदनशीलता उतनी ही अधिक होती है।
2. SWaP3 क्या है?
SWaP3 आकार, वजन, शक्ति, प्रदर्शन और मूल्य को संदर्भित करता है। यह इन्फ्रारेड उद्योग की प्रौद्योगिकी प्रवृत्ति को इंगित करता है।
3. DRI क्या है?
DRI आमतौर पर एक थर्मल इमेजिंग सिस्टम की पहचान, पहचान और पहचान दूरी को संदर्भित करता है। यह एक थर्मल इमेजिंग सिस्टम के प्रदर्शन का आकलन करने के लिए एक महत्वपूर्ण पैरामीटर है।
