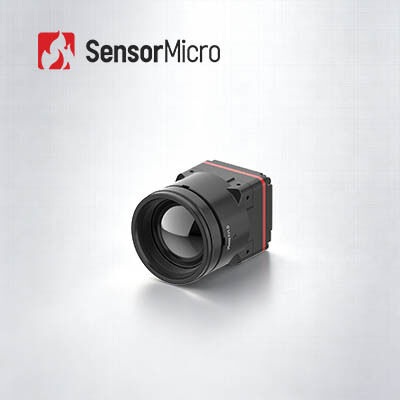

पोर्टेबल उपकरणों के लिए 1W पावर खपत वाला 1280x1024 रेज़ोल्यूशन 8µm पिक्सेल साइज़ थर्मल कैमरा मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईटीएल1208 |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024/12μm | नेटडी | ≤30mK |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | डिजिटल फ़्रेम दर | 25/30 हर्ट्ज |
| वोल्टेज आपूर्ति | 4.5-5.5 वी | विशिष्ट बिजली की खपत | 1 माह |
| प्रमुखता देना | 1280x1024 उच्च संकल्प थर्मल कैमरा मॉड्यूल,220 जी उच्च संकल्प थर्मल कैमरा मॉड्यूल: |
||
उत्पाद विवरण
1280x1024/8µm HD थर्मल कैमरा मॉड्यूल पोर्टेबल डिवाइस के लिए
उत्पाद अवलोकन
सार्वभौमिक अनुकूलता और तेजी से परिनियोजन के लिए इंजीनियर, अत्यधिक एकीकृत iTL1208 8µm मेगापिक्सेल इन्फ्रारेड कैमरा कोर के साथ थर्मल सिस्टम विकास को सरल बनाएं। यह कॉम्पैक्ट थर्मल कोर प्रीमियम जर्मेनियम-मुक्त चाल्कोजेनाइड ऑप्टिक्स के माध्यम से कई लेंस विकल्पों का समर्थन करता है, जो विविध औद्योगिक और नागरिक थर्मल इमेजिंग अनुप्रयोग आवश्यकताओं के अनुकूल है।
मानक MIPI CSI इमेज आउटपुट इंटरफ़ेस से लैस, यह विभिन्न सिस्टम विकास आवश्यकताओं से मेल खाने के लिए लचीला RAW और YUV डुअल डेटा आउटपुट प्रदान करता है, जिससे एकीकरण की कठिनाई और चक्र में काफी कमी आती है। इसके अल्ट्रा-मिनिएचर 22.6×22.6×34.5mm आकार और 35.7±2g हल्के डिजाइन के बावजूद, iTL1208 पूर्ण 1280×1024 मेगापिक्सेल रिज़ॉल्यूशन और उच्च-परिभाषा थर्मल इमेजिंग क्षमता को बरकरार रखता है, जिसमें 1W की कम बिजली की खपत एकीकृत मोबाइल और हैंडहेल्ड उपकरणों के लिए दीर्घकालिक स्थिर संचालन सुनिश्चित करती है।
मुख्य विशेषताएं
- 8µm मेगापिक्सेल सफलता: दुनिया का पहला 8µm मेगापिक्सेल थर्मल कैमरा कोर जो ApexCore 1280×1024/8µm सुपर इन्फ्रारेड डिटेक्टर द्वारा संचालित है, जो उच्च रिज़ॉल्यूशन को अल्ट्रा-कॉम्पैक्ट एकीकरण के साथ संतुलित करता है।
- उन्नत SWaP प्रदर्शन: केवल 22.6×22.6×34.5 मिमी मापता है, 35.7±2 ग्राम (12 मिमी लेंस सहित) वजन करता है, और केवल 1W की खपत करता है, जो मेगापिक्सेल थर्मल इमेजिंग के लिए आकार की बाधा को तोड़ता है।
- जर्मेनियम-मुक्त ऑप्टिक्स, तेज एकीकरण: विविध अनुप्रयोग आवश्यकताओं के लिए कई लेंस विकल्पों के साथ जर्मेनियम-मुक्त चाल्कोजेनाइड ऑप्टिक्स। सरलीकृत सिस्टम एकीकरण के लिए RAW और YUV डेटा आउटपुट के साथ MIPI CSI इमेज आउटपुट इंटरफ़ेस।
उत्पाद विनिर्देश
| मॉडल | iTL1208 |
|---|---|
| आईआर डिटेक्टर संकेतक |
संवेदनशील सामग्री: VOx रिज़ॉल्यूशन: 1280×1024 पिक्सेल आकार: 8µm स्पेक्ट्रल प्रतिक्रिया: 8µm ~ 14µm विशिष्ट NETD: ≤30mK |
| छवि प्रसंस्करण |
डिजिटल फ्रेम दर: 25/30Hz स्टार्ट-अप समय: ≤6s डिजिटल वीडियो: RAW/YUV छवि एल्गोरिथम: NUC/3DNR/DNS/DRC/EE छवि प्रदर्शन: 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो प्रदर्शन |
| विद्युत |
मानक बाहरी इंटरफ़ेस: 34पिन_कनेक्टर इंटरफ़ेस: BP04SD-34-0065-R0 संचार इंटरफ़ेस: TTL-232/I2C डिजिटल वीडियो इंटरफ़ेस: MIPI-CSI आपूर्ति वोल्टेज: 4.5-5.5V विशिष्ट बिजली की खपत: 1W |
| यांत्रिक |
आकार (लेंस सहित): 5 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 50 मिमी (लेंस बाहरी व्यास Φ37 मिमी) 10 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 45.3 मिमी (लेंस बाहरी व्यास Φ33 मिमी) 12 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 34.5 मिमी (लेंस बाहरी व्यास Φ26.6 मिमी) 17 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 35.4 मिमी (लेंस बाहरी व्यास Φ27 मिमी) 25 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 44.2 मिमी (लेंस बाहरी व्यास Φ33 मिमी) 35 मिमी लेंस के साथ: 22.6 मिमी × 22.6 मिमी × 50.9 मिमी (लेंस बाहरी व्यास Φ43.2 मिमी) वजन (लेंस सहित): 85.5±4.5 ग्राम (5 मिमी लेंस के साथ) 70.5±3.6 ग्राम (10 मिमी लेंस के साथ) 35.7±2 ग्राम (12 मिमी लेंस के साथ) 40.7±2.1 ग्राम (17 मिमी लेंस के साथ) 71.0±3.6 ग्राम (25 मिमी लेंस के साथ) 110±5.5 ग्राम (35 मिमी लेंस के साथ) |
| पर्यावरणीय अनुकूलनशीलता |
संचालन तापमान: -40℃~+70℃ भंडारण तापमान: -45℃~+85℃ आर्द्रता: 5%~95%, गैर-संक्षेपण कंपन: 5.35grms, रैंडम कंपन, 3-अक्ष प्रभाव: हाफ साइन वेव, 40g/11ms, प्रभाव दिशा 3 अक्ष, 6 दिशा प्रमाणन: ROHS2.0/REACH ऑप्टिकल लेंस: फिक्स्ड फोकस एथर्मल: 5/10/12/17/25/35 मिमी |
औद्योगिक अनुप्रयोग
iTL1208 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण और बहुत कुछ में उपयोग किया जाता है।
मानकीकृत सेवा
- पूर्ण प्रलेखन: निर्बाध कार्यान्वयन के लिए उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ।
- विकास और परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन आसान बनाया गया।
- उन्नत डेवलपर टूलकिट: गहन एकीकरण के लिए SDK, API, एल्गोरिदम और डिबगिंग टूल।
- रिमोट तकनीकी सहायता: महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान के साथ 24/7 सहायता।
- वारंटी: इष्टतम प्रदर्शन को बहाल करने के लिए मूल भागों और सख्त प्रक्रिया का पालन।
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग एक ऐसी विधि है जो वस्तुओं के बारे में जानकारी एकत्र करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है। यह अदृश्य इन्फ्रारेड विकिरण को दृश्य इन्फ्रारेड थर्मल छवियों में परिवर्तित करता है जो लक्ष्य सतह के तापमान वितरण को दिखाता है। विभिन्न वस्तुएं और यहां तक कि एक ही वस्तु के विभिन्न हिस्से अलग-अलग विकिरण क्षमता और इन्फ्रारेड प्रतिबिंब शक्ति रखते हैं।
इन्फ्रारेड इमेजिंग का उपयोग किस लिए किया जा सकता है?
इन्फ्रारेड इमेजिंग अनुप्रयोगों में नाइट विजन, खोज और बचाव, गैर-विनाशकारी परीक्षण, महामारी की रोकथाम, थर्मोग्राफी, सुरक्षा और निगरानी, अग्निशमन, और कई अन्य औद्योगिक और वाणिज्यिक उपयोग शामिल हैं।
थर्मल इमेजिंग मॉड्यूल क्या है?
एक थर्मल इमेजिंग मॉड्यूल में आमतौर पर एक इन्फ्रारेड डिटेक्टर, इन्फ्रारेड लेंस, और सॉफ्टवेयर और एल्गोरिथम एम्बेडेड के साथ हार्डवेयर इलेक्ट्रॉनिक्स शामिल होते हैं। यह एक थर्मल इमेजिंग डिवाइस की न्यूनतम कार्यात्मक इकाई का प्रतिनिधित्व करता है, जिसे बड़े सिस्टम में एकीकृत करने के लिए डिज़ाइन किया गया है।
