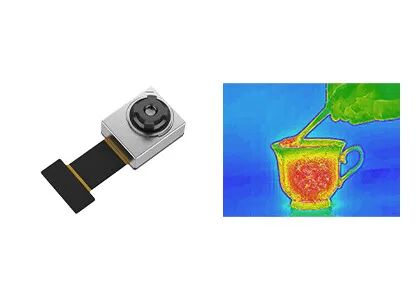

स्मार्ट होम के लिए माइक्रो इन्फ्रारेड थर्मल कैमरा कोर 120x90 17μm

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या टिमो120
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 120x90 पिक्सेल पिच 17μm
वर्णक्रमीय श्रेणी 8~14μm तापमान की रेंज -20 ℃ ~ + 120 ℃ (अनुकूलन योग्य)
नेटडी 60mK आकार 8.5x8.5x9.16mm
हाई लाइट

120x90 थर्मल कैमरा कोर

,

माइक्रो इन्फ्रारेड थर्मल कैमरा कोर

,

स्मार्ट होम थर्मल कैमरा कोर

एक संदेश छोड़ें
उत्पाद विवरण
TIMO120 थर्मल कैमरा मॉड्यूल



स्मार्ट होम, इंटेलिजेंट बिल्डिंग के लिए 120x90 / 17μm माइक्रो इन्फ्रारेड थर्मल कैमरा कोर



उत्पाद वर्णन



TIMO120 इंफ्रारेड थर्मल मॉड्यूल 120x90 / 17μm वेफर लेवल पैकेज (WLP) इंफ्रारेड डिटेक्टर को एकीकृत करता है और अनुकूलित आकार, वजन, शक्ति, लागत (SWaP-C) के अनुप्रयोगों के लिए उन्मुख है।इसकी सुपर मिनिएचर संरचना को लागत, आकार और वजन पर सख्त आवश्यकताओं के साथ विभिन्न स्मार्ट उपकरणों, थर्मल इमेजर या मोबाइल टर्मिनलों में एकीकृत करना आसान है।



पारंपरिक तापमान मापने वाले उपकरणों की तुलना में, TIMO120 IR सेंसर मॉड्यूल में महामारी की रोकथाम के दौरान सामान्य थर्मोपाइल सरणियों की तुलना में अधिक संवेदनशीलता होती है।इसके अलावा वेफर स्तर की पैकेजिंग का उपयोग करके, TIMO120 थर्मल सेंसर कैमरा मॉड्यूल इन्फ्रारेड इमेजिंग अनुप्रयोगों में अधिक किफायती है, जिन्हें लागत, आकार और वजन पर सख्त आवश्यकताओं की आवश्यकता होती है।



WLP प्रौद्योगिकी के लिए धन्यवाद, उपभोक्ता इलेक्ट्रॉनिक्स जैसे उभरते बाजारों में TIMO श्रृंखला के अनकूल्ड थर्मल मॉड्यूल को प्राथमिकता दी जाती है।TIMO थर्मल इमेजिंग मॉड्यूल को अधिक टर्मिनल उत्पादों में एकीकृत करना और ग्राहकों के द्वितीयक विकास समय को छोटा करना आसान है।



मुख्य विशेषताएं



- न्यूनतम आकार 8.5x8.5x9.16mm

- तापमान -20 ℃ ~ + 120 ℃ से होता है

- आसान एकीकरण

- पूर्ण एसडीके विकास किट

- कम पावर डिज़ाइन 9mW जितना कम;



उत्पाद की विशेषताएं



आदर्श टिमो-120
आईआर डिटेक्टर प्रदर्शन
संकल्प 120x90
पिक्सेल पिच 17μm
वर्णक्रमीय श्रेणी 8~14μm
नेटडी 60mK
लेंस प्रकार डब्ल्यूएलओ
संकेन्द्रित विधि फिक्स्ड ज़ूम
एचएफओवी 90°/50°
क्षेत्र की गहराई 10cm से इन्फिनिटी
फ्रेम रेट 1 ~ 30 हर्ट्ज (अनुकूलन योग्य)
तापमान माप
तापमान की रेंज -20 डिग्री सेल्सियस ~ + 120 डिग्री सेल्सियस (अनुकूलन योग्य)
तापमान सटीकता अनुकूलन योग्य (शरीर या औद्योगिक थर्मोग्राफी की आवश्यकताओं को पूरा करें)
इंटरफ़ेस / नियंत्रण
एवीडीडी 3.6 वी ± 0.05 वी
वीएसके/वीडीईटी 4.7 ± 0.05 वी
डीवीडीडी 1.8 वी ± 0.05 वी
इंटरफेस डिजिटल इंटरफ़ेस
बिजली की खपत 45mW (विशिष्ट मोड);9mW (लो पावर मोड)
भौतिक विशेषताएं
आयाम (मिमी) 12x10x5.48 (एचएफओवी = 90 डिग्री);8.5x8.5x9.16 (HFOV=50°) (विनिर्देश प्रबल होंगे)
प्रचालन तापमान -20 डिग्री सेल्सियस ~ +60 डिग्री सेल्सियस
भंडारण तापमान -40°C ~ +85°C



औद्योगिक अनुप्रयोग



TIMO120 थर्मल कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जैसे कि थर्मोग्राफी, इंटेलिजेंट हार्डवेयर, स्मार्ट बिल्डिंग, स्मार्ट होम, AIoT आदि।



स्मार्ट होम के लिए माइक्रो इन्फ्रारेड थर्मल कैमरा कोर 120x90 17μm 0



ग्राहकों से प्रशंसा



स्मार्ट होम के लिए माइक्रो इन्फ्रारेड थर्मल कैमरा कोर 120x90 17μm 1



पूछे जाने वाले प्रश्न



1. इन्फ्रारेड थर्मल इमेजिंग क्या है?

प्रकृति में, वे सभी वस्तुएं जिनका तापमान परम शून्य (- 273 ℃) से अधिक है, अवरक्त किरणों को विकीर्ण कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न इन्फ्रारेड छवियां प्राप्त कर सकते हैं, जिन्हें थर्मल छवियां भी कहा जाता है।



2. इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?

इन्फ्रारेड विकिरण जो लक्ष्य द्वारा उत्सर्जित होता है, थर्मल डिटेक्टर की सेंसिंग रेंज में प्रवेश करता है, फिर इन्फ्रारेड डिटेक्टर विभिन्न तीव्रता के विकिरण सिग्नल को संबंधित विद्युत सिग्नल में परिवर्तित करता है, और फिर प्रवर्धन और वीडियो प्रोसेसिंग के माध्यम से इन्फ्रारेड छवि बनाता है जिसे देखा जा सकता है खुली आंखें।



3. बिना कूल्ड इंफ्रारेड डिटेक्टर का क्या फायदा है?
बिना कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर को इंटीग्रेटेड देवर कूलर असेंबली (IDCA) डिवाइस की जरूरत नहीं होती है और यह कमरे के तापमान पर काम कर सकता है।इसमें तेज शुरुआत, कम बिजली की खपत, छोटे आकार, हल्के वजन, लंबे जीवन, कम लागत आदि के फायदे हैं।हालांकि बिना कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर की संवेदनशीलता कूल्ड इंफ्रारेड डिटेक्टरों की तरह अच्छी नहीं है, विकास के वर्षों के बाद, इसकी लागत प्रदर्शन स्पष्ट रूप से कूल्ड डिटेक्टर की तुलना में बेहतर रहा है, जिसमें व्यापक अनुप्रयोग संभावना है।
