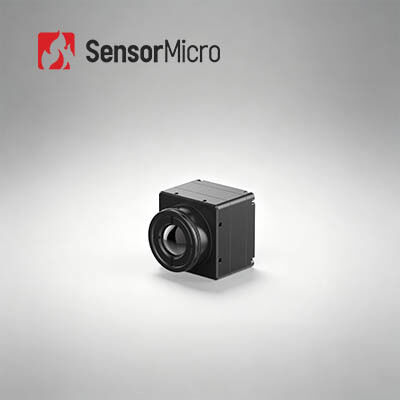

कॉम्पैक्ट डिज़ाइन 384x288 17μm COIN417RG3 रेडियोमेट्रिक फंक्शन के साथ अनकूल्ड थर्मल कैमरा कोर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN417RG3 |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 384x288/17μm | तापमान | -20℃~+550℃ (अनुकूलन योग्य) |
|---|---|---|---|
| नेटडी | ≤30mK | वर्णक्रमीय श्रेणी | 8~14μm |
| डिजिटल फ़्रेम दर | 25/30/50 हर्ट्ज | विशिष्ट बिजली की खपत | 0.65 डब्ल्यू |
| प्रमुखता देना | 400x300 कॉम्पैक्ट थर्मल कैमरा,कॉम्पैक्ट थर्मल कैमरा कोर अनकूल्ड |
||
उत्पाद विवरण

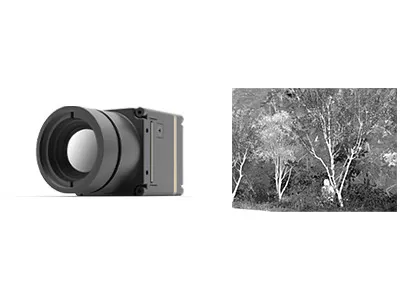

कॉम्पैक्ट डिज़ाइन 384x288 17µm COIN417RG3 अनकूल्ड थर्मल कैमरा कोर
उत्पाद अवलोकन
COIN417RG3 अनकूल्ड इन्फ्रारेड मॉड्यूल 384*288 रिज़ॉल्यूशन और 17µm पिक्सेल आकार के साथ पूरी तरह से अनुकूलित SWaP-C वेफर लेवल पैकेज (WLP) इन्फ्रारेड इमेजिंग डिटेक्टर का उपयोग करता है। इसमें औद्योगिक तापमान माप के लिए -20°C से 550°C की माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक फ़ंक्शन भी है।
वेफर लेवल पैकेजिंग तकनीक के कारण, WLP इन्फ्रारेड डिटेक्टर में सरल निर्माण प्रक्रिया और आसान एकीकरण होता है, जिससे यह उच्च मात्रा और कम लागत वाले उत्पादन के लिए उपयुक्त होता है।
COIN417RG3 इन्फ्रारेड मॉड्यूल में तेज और स्पष्ट थर्मल इमेज प्रस्तुति, कॉम्पैक्ट आकार और कम लागत की सुविधा है। विभिन्न उद्योग-मानक इंटरफेस के साथ इसका हल्का और लचीला डिज़ाइन इसे इन्फ्रारेड अनुप्रयोगों में लोकप्रिय बनाता है।
मुख्य विशेषताएं
व्यापक सुविधाएँ, लागत प्रभावी
- लागत प्रभावी अनकूल्ड IR डिटेक्टरों के आधार पर विकसित
- छवि गुणवत्ता बढ़ाने के लिए उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत
- ±2°C या ±2% तक उच्च तापमान माप सटीकता, -20°C से 150°C और 100°C से 550°C की तापमान सीमा का समर्थन करता है, विस्तारित सीमाओं के लिए अनुकूलन योग्य
लचीला विस्तार, तेज एकीकरण
- विभिन्न अनुप्रयोगों की जरूरतों को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं
- USB2.0/DVP/LVDS/BT.656 सहित कई आउटपुट मोड का समर्थन करता है
- RAW/YUV छवि डेटा आउटपुट करता है, सीरियल पोर्ट नियंत्रण के साथ
उत्पाद विनिर्देश
| मॉडल | COIN417RG3 |
|---|---|
| IR डिटेक्टर संकेतक | |
| संवेदनशील सामग्री | VOx |
| रिज़ॉल्यूशन | 384*288 |
| पिक्सेल आकार | 17µm |
| स्पेक्ट्रल प्रतिक्रिया | 8µm ~ 14µm |
| विशिष्ट NETD | ≤30mK |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 25/30/50Hz |
| स्टार्ट-अप समय | 6s |
| एनालॉग वीडियो | PAL/NTSC |
| डिजिटल वीडियो | RAW/YUV422 |
| छवि एल्गोरिथम | गैर-एकरूपता सुधार (NUC) 3D शोर में कमी (3DNR) 2D शोर दमन (DNS) गतिशील रेंज संपीड़न (DRC) किनारा वृद्धि (EE) |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| ICC सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो प्रदर्शन |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 50पिन: DF40C-50DP-0.4V(51), (HRS, पुरुष) |
| विस्तार बोर्ड | USB3.0/USB2.0/VPC/USB2.0&VPC |
| संचार इंटरफ़ेस | TTL-232/USB2.0 |
| डिजिटल वीडियो इंटरफ़ेस | DVP8/DVP16/USB2.0/BT.656/LVDS |
| आपूर्ति वोल्टेज | 4.5~5.5V |
| विशिष्ट बिजली की खपत | 0.65W |
| तापमान माप | |
| ऑपरेटिंग तापमान | -10°C~+50°C |
| तापमान माप सीमा | -20°C~+150°C, 100°C~+550°C |
| तापमान माप सटीकता | ±2°C / ±2% का बड़ा |
| आंशिक तापमान माप | तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत मान आउटपुट का समर्थन करता है |
| SDK | एंड्रॉइड/विंडोज/लिनक्स; ग्रे से तापमान तक वीडियो स्ट्रीम विश्लेषण और रूपांतरण प्राप्त करें |
| यांत्रिक | |
| बेयर कोर आकार (मिमी) | 25.4*25.4*16.5 |
| बेयर कोर वजन (ग्राम) | 16.6±1 |
| पर्यावरणीय अनुकूलनशीलता | |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| भंडारण तापमान | -45°C~+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | रैंडम कंपन, 5.35grms, 3-अक्ष |
| प्रभाव | हाफ साइन वेव, 40g/11ms, प्रभाव दिशा 3 अक्ष, 6 दिशा |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेंस | |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मल: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| सुरक्षा स्तर | IP67 (फ्रंट लेंस) |
औद्योगिक अनुप्रयोग
थर्मोग्राफी
सुरक्षा और निगरानी
आउटडोर
अग्निशमन और बचाव
AIoT
बुद्धिमान हार्डवेयर
ADAS
मानकीकृत सेवा
- पूर्ण दस्तावेज़ीकरण: उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ। अनुमान के बिना शुरुआत करें।
- विकास और परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन आसान बनाया गया।
- उन्नत डेवलपर टूलकिट: गहन एकीकरण के लिए SDK, API, एल्गोरिदम और डिबगिंग टूल।
- रिमोट तकनीकी सहायता: 24/7 सहायता - महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान।
- वारंटी: इष्टतम प्रदर्शन को बहाल करने के लिए मूल पुर्जे और सख्त प्रक्रिया का पालन।
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग एक ऐसी विधि है जो वस्तुओं के बारे में जानकारी एकत्र करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है। यह अदृश्य इन्फ्रारेड विकिरण को लक्ष्य सतह के तापमान वितरण के साथ दृश्यमान इन्फ्रारेड थर्मल छवि में परिवर्तित करता है। विभिन्न वस्तुएं और यहां तक कि एक ही वस्तु के विभिन्न हिस्से अलग-अलग विकिरण क्षमता और इन्फ्रारेड प्रतिबिंब शक्ति रखते हैं।
इन्फ्रारेड इमेजिंग का उपयोग किस लिए किया जा सकता है?
- नाइट विजन
- खोज और बचाव
- गैर-विनाशकारी परीक्षण
- महामारी की रोकथाम
- थर्मोग्राफी
- सुरक्षा और निगरानी
- अग्निशमन
थर्मल इमेजिंग मॉड्यूल क्या है?
एक थर्मल इमेजिंग मॉड्यूल में आमतौर पर एक इन्फ्रारेड डिटेक्टर, इन्फ्रारेड लेंस और सॉफ्टवेयर और एल्गोरिथम के साथ हार्डवेयर इलेक्ट्रॉनिक्स शामिल होते हैं। यह एक थर्मल इमेजिंग डिवाइस की न्यूनतम इकाई है।
