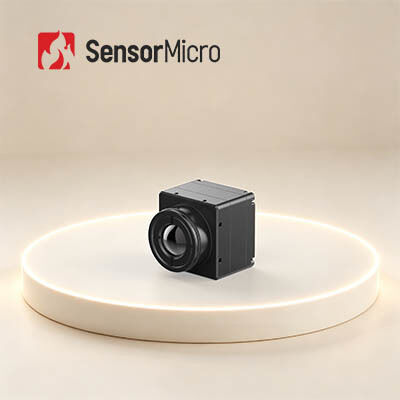

384x288/17μm थर्मल कैमरा कोर औद्योगिक अनुप्रयोगों के लिए ±2°C या ±2% तापमान सटीकता के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN417RG3 |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 384x288 / 17μm | तापमान सटीकता | ± 2 ℃ या ± 2% |
|---|---|---|---|
| नेटडी | ≤30mK | वर्णक्रमीय श्रेणी | 8~14μm |
| डिजिटल फ़्रेम दर | 25/30/50 हर्ट्ज | विशिष्ट बिजली की खपत | 0.65 डब्ल्यू |
| प्रमुखता देना | 640x512 थर्मल कैमरा कोर,जीएसटी थर्मल कैमरा कोर |
||
उत्पाद विवरण
औद्योगिक तापमान माप के लिए 384x288/17μm थर्मल कैमरा कोर
उत्पाद का अवलोकन
COIN417RG3 COIN-R श्रृंखला के अनकूल्ड इन्फ्रारेड मॉड्यूल में से एक है। इसमें 384x288/17μm अनकूल्ड इन्फ्रारेड डिटेक्टर, पेशेवर सिग्नल प्रोसेसिंग सर्किट और इमेज प्रोसेसिंग एल्गोरिथ्म शामिल हैं।
यह अनकूल्ड इन्फ्रारेड थर्मल इमेजिंग मॉड्यूल औद्योगिक थर्मल इमेजिंग और तापमान माप के क्षेत्र में लागू होता है।तापमान रेंज स्पष्ट अवरक्त थर्मल छवियों को प्रस्तुत करते हुए औद्योगिक थर्मोग्राफी की विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलन योग्य है.
हम औद्योगिक तापमान माप के लिए एक नई दृष्टि खोलने के लिए प्रतिबद्ध हैं।हम व्यापक मशीन थर्मल इमेजिंग दृष्टि समाधान प्रदान करते हैं.
मुख्य विशेषताएं
व्यापक विशेषताएं, लागत प्रभावी
- लागत प्रभावी अनकूल्ड आईआर डिटेक्टरों के आधार पर विकसित
- छवि की गुणवत्ता बढ़ाने के लिए उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत
- उच्च तापमान माप सटीकता ±2°C या ±2%, -20°C से 150°C और 100°C से 550°C के तापमान रेंज का समर्थन, विस्तारित रेंज के लिए अनुकूलन योग्य
लचीला विस्तार, तेजी से एकीकरण
- विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध
- USB2.0/DVP/LVDS/BT सहित कई आउटपुट मोड का समर्थन करता है।656
- सीरियल पोर्ट कंट्रोल के साथ आउटपुट RAW/YUV इमेज डेटा
उत्पाद विनिर्देश
| मॉडल | COIN417RG3 |
| आईआर डिटेक्टर सूचक | |
| संवेदनशील सामग्री | VOx |
| संकल्प | 384*288 |
| पिक्सेल आकार | 17μm |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 25/30/50 हर्ट्ज |
| प्रारंभ समय | 6s |
| एनालॉग वीडियो | PAL/NTSC |
| डिजिटल वीडियो | RAW/YUV422 |
| छवि एल्गोरिथ्म | असमानता सुधार (एनयूसी) थ्रीडी शोर में कमी (3DNR) 2 डी शोर दमन (डीएनएस) गतिशील सीमा संपीड़न (DRC) किनारे को बढ़ाना (ईई) |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| आईसीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 50Pin: DF40C-50DP-0.4V ((51), (HRS, Male) |
| विस्तार बोर्ड | USB3.0/USB2.0/VPC/USB2.0&VPC |
| संचार इंटरफ़ेस | टीटीएल-232/यूएसबी2.0 |
| डिजिटल वीडियो इंटरफ़ेस | DVP8/DVP16/USB2.0/BT.656/LVDS |
| आपूर्ति वोल्टेज | 4.5~5.5V |
| सामान्य बिजली की खपत | 0.65W |
| तापमान माप | |
| ऑपरेटिंग तापमान | -10°C~+50°C |
| तापमान माप सीमा | -20°C~+150°C,100°C~+550°C |
| तापमान माप की सटीकता | ±2°C / ±2% से अधिक |
| आंशिक तापमान माप | तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत समर्थन आउटपुट मूल्य |
| एसडीके | एंड्रॉयड/विंडोज/लिनक्स; वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
| मैकेनिकल | |
| नंगे कोर का आकार ((मिमी) | 25.4*25.4*165 |
| नंगे नाभिक का भार ((जी) | 16.6±1 |
| पर्यावरण के अनुकूल | |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| भंडारण तापमान | -45°C~+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | यादृच्छिक कंपन, 5.35 ग्राम, 3-अक्ष |
| प्रभाव | आधा साइन तरंग, 40g/11ms, प्रभाव दिशा 3 अक्ष, 6 दिशा |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेंस | |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मल: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| सुरक्षा स्तर | IP67 (फ्रंट लेंस) |
औद्योगिक अनुप्रयोग
COIN417RG3 थर्मल मॉड्यूल का व्यापक रूप से विद्युत शक्ति निरीक्षण, मशीन विजन, भवन एचवीएसी सुरक्षा और निगरानी, आउटडोर, अग्निशमन और बचाव, कानून प्रवर्तन और बचाव आदि में उपयोग किया जाता है।
इन्फ्रारेड सेंसिंग में आपका भरोसेमंद साथी
- गहरी तकनीकी विशेषज्ञता:अनुसंधान, विकास और इन्फ्रारेड सेंसर प्रौद्योगिकी के अनुप्रयोग में कई वर्षों के अनुभव के साथ, हमारे पास चिप डिजाइन, वेफर निर्माण, पैकेजिंग और परीक्षण में मजबूत क्षमताएं हैं,और प्रणाली एकीकरण.
- नवाचार पर केंद्रित:हम थर्मल इमेजिंग में तकनीकी सफलताओं को आगे बढ़ाने के लिए प्रतिबद्ध हैं, लगातार NETD, SWaP और ऑपरेटिंग तापमान में सीमाओं को आगे बढ़ा रहे हैं।
- विविध उत्पाद पोर्टफोलियोःस्वतंत्र अनुसंधान एवं विकास और कई तकनीकी मार्गों के समर्थन से, हम विभिन्न उद्योगों के लिए व्यापक अवरक्त पहचान घटकों की पेशकश करते हैं।
- कठोर विश्वसनीयता सत्यापन:मजबूत गुणवत्ता प्रबंधन प्रणालियों द्वारा समर्थित, हमारे उत्पादों को दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए कई परीक्षण प्रक्रियाओं से गुजरना पड़ता है।
- पेशेवर तकनीकी सहायता:हमारी इंजीनियरिंग टीम सिस्टम एकीकरण में तेजी लाने, दक्षता बढ़ाने और बाजार में आने के समय को कम करने के लिए ग्राहकों के साथ मिलकर काम करती है।
अक्सर पूछे जाने वाले प्रश्न
अनकूल्ड और कूल्ड आईआर डिटेक्टरों में क्या अंतर है?
वर्तमान में बाजार में दो प्रकार के इन्फ्रारेड थर्मल इमेजिंग सेंसर उपलब्ध हैंः ठंडा और अनकूल्ड।
अनकूल्ड आईआर डिटेक्टर परिवेश के तापमान पर काम करते हैं। अर्धचालक उद्योग की तकनीक के आधार पर, उन्हें छोटे आकार और कम लागत के साथ बड़ी मात्रा में निर्मित किया जा सकता है।पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों में अनकूल्ड आईआर डिटेक्टर का व्यापक रूप से उपयोग किया जाता है.
शीतल IR डिटेक्टरों को उन इकाइयों में पैक किया जाता है जो उन्हें बहुत कम तापमान पर रखती हैं, जिन्हें क्रायो कूलर द्वारा समर्थित किया जाता है। वे बड़े होते हैं,जटिल शीतलन प्रणालियों के कारण अनकूल्ड सेंसरों की तुलना में अधिक महंगा और कम विश्वसनीयहालांकि, शीतल प्रणाली अविश्वसनीय रूप से संवेदनशील होती है और आमतौर पर लंबी दूरी के मिशनों को प्राप्त करने के लिए लंबी फोकल दूरी के ऑप्टिक्स के साथ काम करती है।
