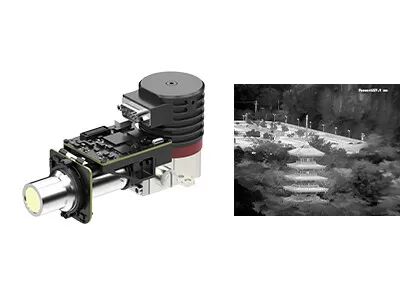

RS058 क्रायोकूलर कूल्ड थर्मल कैमरा मॉड्यूल T2SL LWIR 640x512 / 15μm
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 / 15μm | नेटडी | ≤25mK |
---|---|---|---|
वर्णक्रमीय श्रेणी | 7.7 ~ 9.5μm (एलडब्ल्यू) | आकार | 148x58.5x71 मिमी |
हाई लाइट | RS058 थर्मल कैमरा मॉड्यूल,थर्मल कैमरा मॉड्यूल 640x512 |
आसान एकीकरण 640x512 / 15μm T2SL LWIR कूल्ड इन्फ्रारेड मॉड्यूल RS058 क्रायोकूलर के साथ
EYAS615L AD मॉड्यूल एक एनालॉग-डिजिटल LWIR कूल्ड इंफ्रारेड मॉड्यूल है जो 640x512 फॉर्मेट 15μm पिच IR FPA पर आधारित है।EYAS615L का विशिष्ट NETD 25mK से कम है।उच्च संवेदनशीलता बहुत लंबी दूरी पर बहुत छोटे अवरक्त विकिरण अंतर के लिए पहचान या पहचान सुनिश्चित करती है।
EYAS 615L में एक निकटता बोर्ड शामिल है जो FPA समय और संवेदनशील बिजली आपूर्ति प्रदान करता है।इसके अलावा, कैमरा लिंक इंटरफ़ेस 16 बिट कच्चे डेटा को आउटपुट करता है जो सिस्टम में डिटेक्टर के एकीकरण को बहुत सरल करता है।
इसलिए, EYAS615L मॉड्यूल OEM ग्राहकों के लिए GST C615S 640x512 / 15μm LWIR कूल्ड इंफ्रारेड डिटेक्टर पर तेजी से स्वीकृति परीक्षण करना आसान बनाता है, तेजी से माध्यमिक विकास शुरू करता है और कूल्ड इंफ्रारेड मॉड्यूल या पूर्ण इन्फ्रारेड थर्मल कैमरा या सिस्टम के आधार पर उनके विकास की अवधि को छोटा करता है। अवरक्त डिटेक्टर।
- विकसित करने और एकीकृत करने में आसान
- कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल
- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं
- 5V सिंगल-सप्लाई
- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम
आदर्श | EYAS615L |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640x512 |
पिक्सेल पिच | 15μm |
क्रायोकूलर | RS058 |
वर्णक्रमीय श्रेणी | 7.7μm ~ 9.5μm एलडब्ल्यू |
ठंडा करने का समय (25 डिग्री सेल्सियस) | 5.5मिनट |
इष्टतम एनईटीडी (20 डिग्री सेल्सियस) | ≤25mK |
काम प्रणाली | |
फ्रेम रेट | 1 ~ 160 हर्ट्ज समायोज्य |
काम प्रणाली | स्नैपशॉट;आईटीआर और इंटरलेस बिनिंग इंटीग्रेशन मोड;विंडोज मोड;विरोधी प्रस्फुटन |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | क्यूएसएच 60pin |
डिजिटल वीडियो | कैमरालिंक: आउटपुट 16 बिट रॉ डेटा |
बाहरी सिंक | CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक |
संचार | कैमरालिंक सीरियल पोर्ट: टीएफजी+/-, टीसी+/-;9600bps |
बिजली की आपूर्ति | 1 चैनल इमेजिंग पैनल: 5V 1 चैनल क्रायोकूलर: 24V |
स्थिर बिजली की खपत | 9डब्ल्यू |
आयाम (मिमी) | 148×58.5×71 |
वज़न | ≤680g |
वर्किंग टेम्परेचर | -40°C ~ +60°C |
कंपन परिमाण | कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक |
EYAS615L थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।
1. इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग एक तरह की विधि है जो वस्तुओं के बारे में जानकारी इकट्ठा करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है।वस्तु और पृष्ठभूमि के वातावरण के बीच विकिरण अंतर और वस्तु के प्रत्येक भाग के विकिरण अंतर के अनुसार, अवरक्त थर्मल छवि दृश्य के प्रत्येक भाग के विकिरण के उतार-चढ़ाव को दिखा सकती है, इस प्रकार दृश्य की विशेषताओं को दिखाती है।
2. इन्फ्रारेड थर्मल इमेजिंग का क्या फायदा है?
--- कुल अंधेरे के माध्यम से देखें;
--- छलावरण के तहत पहचान;
--- लंबी दूरी का पता लगाने;
--- गर्मी वितरण का पता लगाना;
--- गैर संपर्क तापमान माप;
--- व्यवसाय जागरूकता
3. इन्फ्रारेड थर्मल इमेजिंग के अनुप्रयोग क्या हैं?
तापमान माप और सभी मौसम इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो बुनियादी कार्य हैं।इन दो प्रौद्योगिकियों के आधार पर विकसित उत्पादों का व्यापक रूप से विद्युत शक्ति, सुरक्षा और निगरानी, औद्योगिक निर्माण, वैज्ञानिक अनुसंधान, चिकित्सा उपचार और अन्य पारंपरिक क्षेत्रों में उपयोग किया जाता है।
