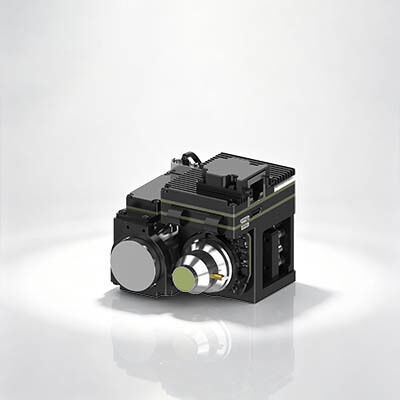

640x512 रिज़ॉल्यूशन 15μm पिक्सेल आकार उच्च ऑपरेटिंग तापमान कूल्ड इन्फ्रारेड कैमरा मॉड्यूल LWIR कैमरा कोर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | गेविन GC615HMG |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 / 15μm | आईआर डिटेक्टर एनईटीडी (23℃) | 20एमके (एफ4) |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 3.7μm±0.2μm~4.8μm±0.2μm | आकार | 71×55×84मिमी |
| वजन (जी) | ≤350 | स्थिर बिजली की खपत(23℃) | ≤7W |
| प्रमुखता देना | 640x512 कूल्ड कैमरा मॉड्यूल,RS058 कूल्ड कैमरा मॉड्यूल,T2SL LWIR कैमरा कोर |
||
उत्पाद विवरण
640x512 15μm कूल्ड इन्फ्रारेड कैमरा मॉड्यूल उच्च ऑपरेटिंग तापमान LWIR कैमरा कोर
उत्पाद अवलोकन
GAVIN GC615HMG इन्फ्रारेड कैमरा कोर अगली पीढ़ी के इमेज प्रोसेसिंग एल्गोरिदम के साथ 640×512/15μm HOT MWIR कूल्ड इन्फ्रारेड डिटेक्टर को एकीकृत करता है। HOT तकनीक अनुकूलित SWaP प्रदर्शन के लिए कॉम्पैक्ट आकार, हल्के डिजाइन और कम बिजली की खपत प्रदान करते हुए उच्च गुणवत्ता वाली स्थिर इमेजिंग सक्षम करती है। कई डिजिटल वीडियो इंटरफेस में व्यापक अनुकूलता और आसान माध्यमिक विकास के साथ, यह हैंडहेल्ड डिवाइस, मोबाइल पेलोड और लंबी अवधि के निगरानी अनुप्रयोगों के लिए उपयुक्त है।
मुख्य विशेषताएं
- मुख्यधारा एफपीए, स्पष्ट इमेजिंग:उत्कृष्ट बहुमुखी प्रतिभा प्रदान करने वाले 640×512/15μm बड़े प्रारूप वाले HOT MWIR कूल्ड इंफ्रारेड डिटेक्टर के साथ विकसित किया गया। डीआरसी, 2डी/3डी शोर में कमी और स्पष्ट छवियों के लिए एज एन्हांसमेंट सहित अगली पीढ़ी के इमेज प्रोसेसिंग एल्गोरिदम से लैस।
- हॉट टेक्नोलॉजी अग्रणी SWaP अनुकूलन:शीतलन समय ≤ 3min30s के साथ 150K तक उच्च तापमान संचालन का समर्थन करता है। कॉम्पैक्ट आकार: 71×55×84 मिमी, वजन: 350 ग्राम, बिजली की खपत: 7W।
- समृद्ध इंटरफ़ेस, आसान एकीकरण:कैमरालिंक/यूएसबी 3.0/गीगई/एचडीएमआई/एसडीआई/एमआईपीआई/फाइबर ऑप्टिक इंटरफेस का समर्थन करता है। लचीला RAW/YUV छवि आउटपुट।
उत्पाद विशिष्टताएँ
| नमूना | गेविन GC615HMG |
|---|---|
| प्रदर्शन सूचक | |
| संकल्प | 640×512 |
| पिक्सेल आकार | 15μm |
| क्रायोकूलर | आरएस058 |
| वर्णक्रमीय प्रतिक्रिया | 3.7μm±0.2μm~4.8μm±0.2μm |
| आईआर डिटेक्टर एनईटीडी (23℃) | 20एमके (एफ4) |
| मूर्ति प्रोद्योगिकी | |
| फ्रेम रेट | 50 हर्ट्ज (एफ4) / 30 हर्ट्ज (एफ5.5) |
| डिजिटल ज़ूम | 1× से 8× सतत डिजिटल ज़ूम |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/तिरछे पलटें |
| छवि एल्गोरिथ्म | डीआरसी, 2डी/3डी छवि शोर में कमी, ईई |
| विद्युतीय | |
| एनालॉग वीडियो | पीएएल/एनटीएससी |
| डिजिटल वीडियो | मानक: डीवीपी/एलवीडीएस/यूएसबी2.0 विकल्प: कैमरालिंक/USB3.0/GigE/SDI/HDMI/MIPI/सिंगल-मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर |
| बाहरी सिंक | मानक: एलवी-टीटीएल विकल्प: आरएस422/एलवीडीएस |
| संचार | मानक: USB2.0/LV-TTL विकल्प: RS422/CAN/USB3.0/GigE |
| बिजली की आपूर्ति | 12V±1V |
| स्थिर बिजली की खपत (23℃) | ≤7W |
| ठंडा करने का समय (23℃) | ≤3मिनट30s |
| आकार (मिमी) | 71×55×84 |
| वजन (जी) | ≤350 |
| परिचालन तापमान | -40℃~+71℃ |
| ऑप्टिकल लेंस | |
| लेंस विकल्प | निश्चित फोकस: 25mm/F2 सतत ज़ूम: 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4 |
औद्योगिक अनुप्रयोग
GAVIN GC615HMG थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से एनडीटी, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान और कई क्षेत्रों में उपयोग किया जाता है।
हमारे फायदे
- उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
- इन्फ्रारेड उद्योग में विश्व-अग्रणी प्रौद्योगिकी
- विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध हैं - विभिन्न प्रारूपों और पिक्सेल आकारों में अनकूल्ड और कूल्ड दोनों आईआर डिटेक्टर
- तेजी से वितरण सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादन - लाखों डिटेक्टरों तक की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें
अक्सर पूछे जाने वाले प्रश्नों
अनकूल्ड और कूल्ड आईआर डिटेक्टरों के बीच क्या अंतर है?
वर्तमान में बाजार में दो प्रकार के इन्फ्रारेड थर्मल इमेजिंग सेंसर हैं: कूल्ड और अनकूल्ड।
अनकूल्ड आईआर डिटेक्टर परिवेश के तापमान पर काम करते हैं। वे अर्धचालक प्रौद्योगिकी पर आधारित हैं और छोटे आकार और कम लागत के साथ बड़ी मात्रा में निर्मित किए जा सकते हैं। अनकूल्ड आईआर डिटेक्टरों का व्यापक रूप से पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों में उपयोग किया जाता है।
कूल्ड आईआर डिटेक्टरों को एक इकाई में पैक किया जाता है जो उन्हें क्रायो कूलर द्वारा समर्थित बेहद कम तापमान पर रखता है। वे जटिल शीतलन प्रणालियों के कारण अनकूल्ड सेंसरों की तुलना में बड़े, अधिक महंगे और कम विश्वसनीय हैं। हालाँकि, कूल्ड सिस्टम अविश्वसनीय रूप से संवेदनशील होते हैं और आमतौर पर लंबी दूरी के मिशनों को प्राप्त करने के लिए लंबी फोकल लंबाई ऑप्टिक्स के साथ काम करते हैं।
अनकूल्ड आईआर डिटेक्टर परिवेश के तापमान पर काम करते हैं। वे अर्धचालक प्रौद्योगिकी पर आधारित हैं और छोटे आकार और कम लागत के साथ बड़ी मात्रा में निर्मित किए जा सकते हैं। अनकूल्ड आईआर डिटेक्टरों का व्यापक रूप से पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों में उपयोग किया जाता है।
कूल्ड आईआर डिटेक्टरों को एक इकाई में पैक किया जाता है जो उन्हें क्रायो कूलर द्वारा समर्थित बेहद कम तापमान पर रखता है। वे जटिल शीतलन प्रणालियों के कारण अनकूल्ड सेंसरों की तुलना में बड़े, अधिक महंगे और कम विश्वसनीय हैं। हालाँकि, कूल्ड सिस्टम अविश्वसनीय रूप से संवेदनशील होते हैं और आमतौर पर लंबी दूरी के मिशनों को प्राप्त करने के लिए लंबी फोकल लंबाई ऑप्टिक्स के साथ काम करते हैं।
